Ленточный дозатор муки ШДМ

1046

300

Могилевский государственный университет продавольствия
Кафедра Машины и аппараты пищевых производств
Курсовой проект по дисциплине "Расчет и конструирование"
На тему: "Конструирование Ленточного дозатора муки ШДМ"
2017 год

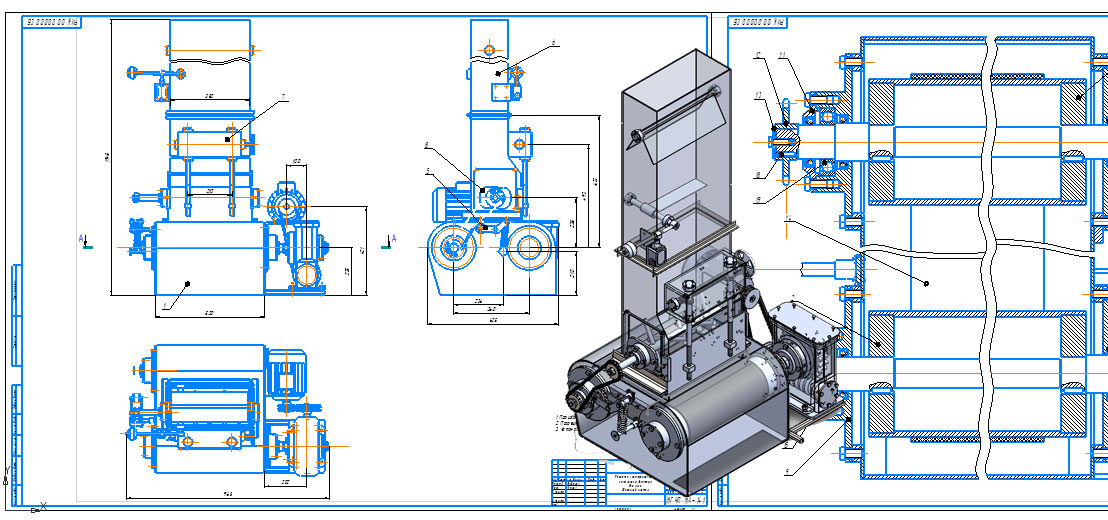

Сборка ленточный дозатор муки, два чертежа (СБ) спецификация, 3Д.
Технические характеристики
1. Производительность, кг/ч 1100
2. Погрешность дозирования, % 1,5
3. Установленная мощность, кВт 1,1

В данном курсовом проекте была спроектирован ленточный дозатор муки ШДМ. Выполнен анализ существующих и схожих по принципу работы машин и механизмов, предназначенных для дозирования различных сортов муки в цехах
пищевых предприятий. Спроектирован ленточный дозатор муки ШДМ чертежи внешнего вида, 3D модель, технический чертеж. Пояснительная записка с полным описанием сборки, спецификация.

Введение
1 Состояние вопроса и обзор существующих конструкций дозаторов
2 Описание конструкции ленточного дозатора
3 Сборка редуктора
4 Сборка ленточного дозатора
5 Расчет шпоночного соединения
6 Расчет червячной передачи
Заключение
Список использованных источников

3D Модели Дозатор Ленточный мука

Автор

Andreu123

Дата

27.02.2018

Язык

Русский

Состав

3D Сборка ленточного дозатора муки ШДМ, Ленточный дозатор муки ШДМ (СБ), Спецификация, ПЗ

Софт

SolidWorks 2010 Как открыть?
