КОМПАС 3D 18

Линия розлива пива с модернизацией бутылкомоечной машины Krones Lavatec

тверской государственный технический университет

Дипломный проект на тему: модернизацию бутылкомоечной машины Krones Lavatec, с модернизациий заталкивателя бутылок. В дипломном проекте представлена технологическая линия розлива пива производительностью П=24000 бут./ч с модернизацией бутылкомоечной машины. Данный проект предусматривает модернизацию бутылкомоечной машины, т.к. она имела выраженную зону боя бутылок, в результате чего увеличивается количество брака и отсюда себестоимость продукта. Мо-дернизация заталкивателя бутылок произведена в целях снижения боя бу-тылок при подаче их в машину.
Эта цель достигается тем, что наконечник заталкивателя выполнен из пластика с нанесением 2-х мм. слоя вулканизированной резины .

Техническая характеристика автомата Krones Lavatec KDE-681-087
Производительность, бут/час 32000
Вместимость бутылок, дм3 0,33÷0,5
Длительность кинематического цикла, с 4,5
Мощность электродвигателя, кВт 62,2
Габаритные размеры, мм 13490×5250×4300
Масса, кг 61000

Введение………………………………………………………………………..….6
1. Задачи проектной проработ-ки………………...………………………………7
1.1. Патентная проработ-ка……………………………………………………..7
1.2. Новизна проекта и задачи проектной проработки ……………………...7
2 Математическая мо-дель………………………….…………………………...8
3 Технологическая часть………………………………………………………10
3.1Физико-механические свойства тары…………………………… …...…10
3.2Технология производства ………………………………………………..11
3.3Расчёт и подбор оборудования цеха розлива …………………….…….12
3.4 Оборудование для моющих и дезинфицирующих средств………….16
3.5 Расчёт и подбор вспомогательных материа-лов………………………..17
3.6 Расчет расхода воды……………………………………………………..20
3.7 Расход пара……………………………………………………………...20
3.8 Расход сжатого воздуха…………………………………………….…..21
3.9 Устройство и принцип действия бутылкомоечной машины…….….22
4 Конструкторская часть……………………………………………..……..24
4.1 Проектировочный расчет цепной передачи…………………………..24
4.2 Кинематический и геометрический расчет цепного конвее-ра………25
4.3 Определение мощности двигателя приво-да………………………...…27
4.4 Выбор редукто-ра………………………………………………….….….29
4.5 Расчет цепи конвейера на прочность……………………………….…..30
4.6 Расчет толщины стенки ван-ны……………………………………..…..37
4.7 Расчёт шпоночного соединения……………………………………..…38
4.8 Расчет вала на усталостную проч-ность……………………..…….…38
5 Монтаж и ремонт оборудова-ния………………………………………...…47
5.1Управление ремонтом и техническим обслуживанием оборудования 50
5.2Текущий и капитальный ремонт оборудова-ния…………..……….....52
5.3 Ремонтная документа-ция.………………………………………………..54
5.4 Монтаж, эксплуатация и ремонт бутылкомоечной машины………55
6 Контроль и автоматизация процесса …………………………….….…66
7 Безопасность и экологичность ………………………………………….. 72
7.1Анализ потенциальных опасностей и вредностей ……….………….72
7.1 Характеристика веществ применяемых на производ-стве……………..74
7.2 Требования к микроклимату …………………………………...……….75
7.4Требования к освещению помеще-ний…………………………………78
7.5Вибрация, шум и меры борьбы с их вредным воздействием ….…...80
7.6 Электробезопас-ность…………………………………………….…..…89
7.7Пожаровзрывоопасность………………………………………….…....92
7.8Средства пожаротуше-ния…………………………….…………………93
7.9 Экологич-ность………………………………………………….……….94
8 Экономическая часть проек-та……………………………………….…..…..96
8.1 Цели и задачи проек-та………………………………………….…….….96
8.2 Характеристики разрабатываемой техни-ки………………………....….97
8.3 Определение исходных данных ……………………………………...…99
8.4 Ресурсное обеспечение проекта …………………………………….…101
8.5 Определение экономической эффективности проек-та…………...….107
Заключение………………………………………………………………….….109
Список использованной литерату-ры……………………………………….…110
Приложение А..112
Приложение_Б…

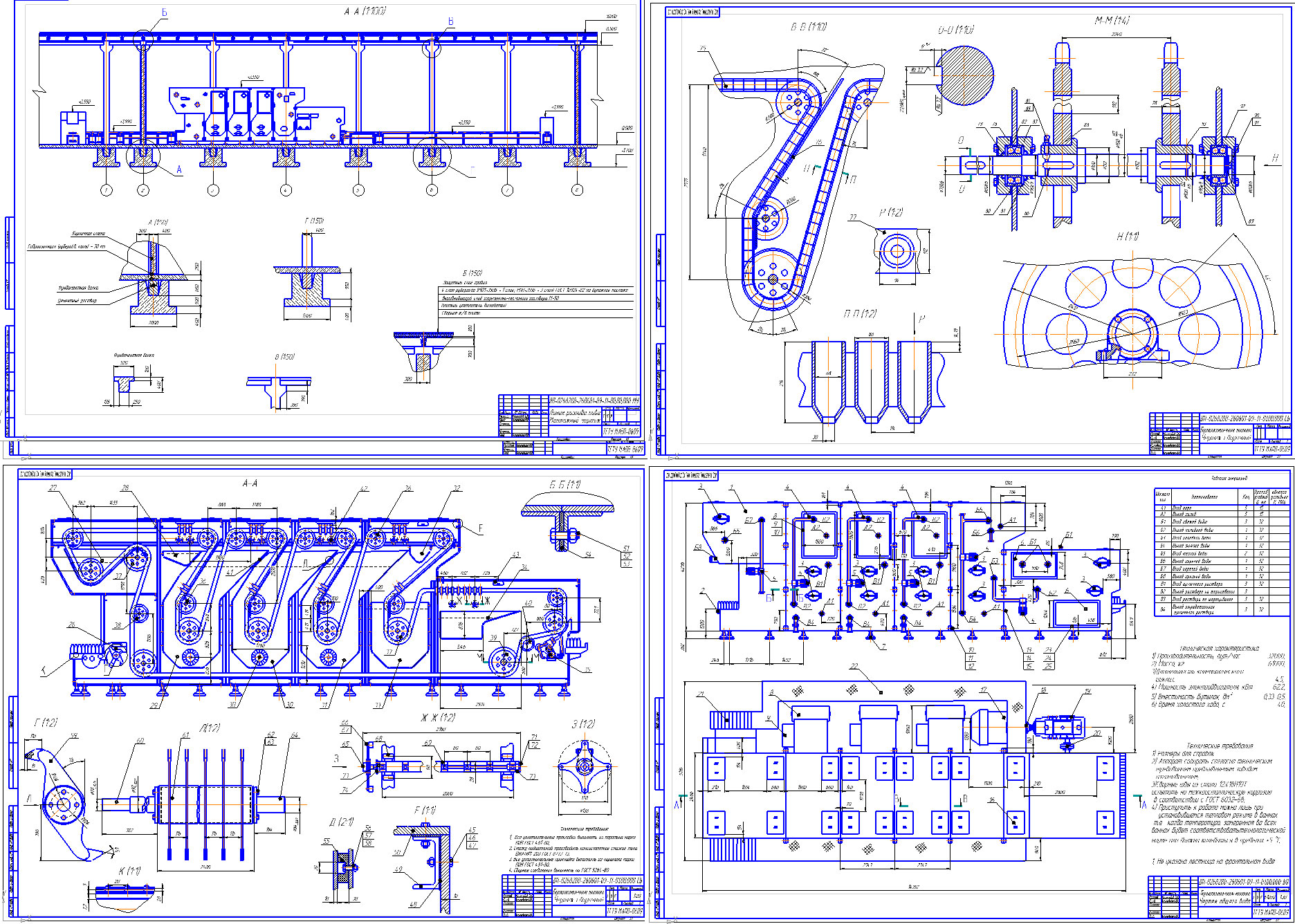

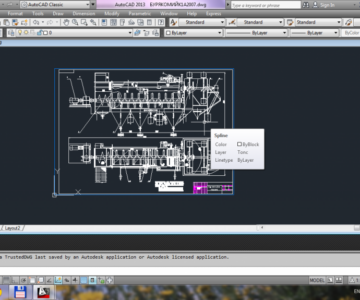

Состав: Бутылкомоечная машина( общий вид), загрузка, выгрузка, автоматика, монтаж цеха, Пз Язык документа

Софт: КОМПАС-3D 11

Файлы:

Каталог / Промышленность / Пищевая промышленность (МАПП) / Линия розлива пива с модернизацией бутылкомоечной машины Krones Lavatec

диплом БММ\автоматика диплом .doc
диплом БММ\Автоматика спец-я.docx
диплом БММ\БЖД диплом .doc
диплом БММ\Конструкторская часть.doc
диплом БММ\мат.описание.doc
диплом БММ\Патентная проработка.doc
диплом БММ\спецификация\s1 ver 1.2.cdw
диплом БММ\спецификация\s2 ver 1.1.cdw
диплом БММ\спецификация\s4 ver 1.1.cdw
диплом БММ\спецификация\s5 ver 1.1.cdw
диплом БММ\спецификация\Новая папка\s1 ver 1.2.cdw
диплом БММ\спецификация\Новая папка\s1ver.cdw
диплом БММ\спецификация\Новая папка\s2 ver.cdw
диплом БММ\спецификация\Новая папка\s5 ver 1.1.cdw
диплом БММ\Чертежи мой диплом\автоматика.cdw
диплом БММ\Чертежи мой диплом\выгрузка.cdw
диплом БММ\Чертежи мой диплом\загрузка.cdw
диплом БММ\Чертежи мой диплом\Мат модель .cdw
диплом БММ\Чертежи мой диплом\монтаж цеха 2.cdw
диплом БММ\Чертежи мой диплом\монтаж цеха1.cdw
диплом БММ\Чертежи мой диплом\общий вид.cdw
диплом БММ\Чертежи мой диплом\Постановочный.cdw
диплом БММ\Чертежи мой диплом\Разрез.cdw
диплом БММ\Чертежи мой диплом\Разрезы .cdw
диплом БММ\Чертежи мой диплом\Технологическая линия.cdw
диплом БММ\Чертежи мой диплом\Экономика.cdw
диплом БММ\Экономика диплом .doc
диплом БММ\спецификация\Новая папка
диплом БММ\спецификация
диплом БММ\Чертежи мой диплом
диплом БММ
диплом БММ\Диплом.doc
