Машина для мездрения шкур ММГ-3200 в линии первичной обработки

0
2
548
4
0
100

НУХТ, МАХФВ, Техническое переоснащение цеха обработки и консервирование шкур, 2015

Дипломный проект выполнен на тему: "Техническое переоснащение шкуропосолочного цеха".
В данной работе предлагается модернизация мездрильнои машины для чистки шкур и барабан БХА для мытья шкур. Так, как в наше время на мясокомбинаты поступает большое количество сырья, использовать старое оборудование нецелесообразно.
Данный проект состоит из пояснительной записки (где описано устройство и принцип действия оборудования, приведены рекомендации по выбору конструктивных материалов, проведен расчет оборудования, разработаны мероприятия по гражданской охраны, экологической безопасности и охраны труда) и графической части:

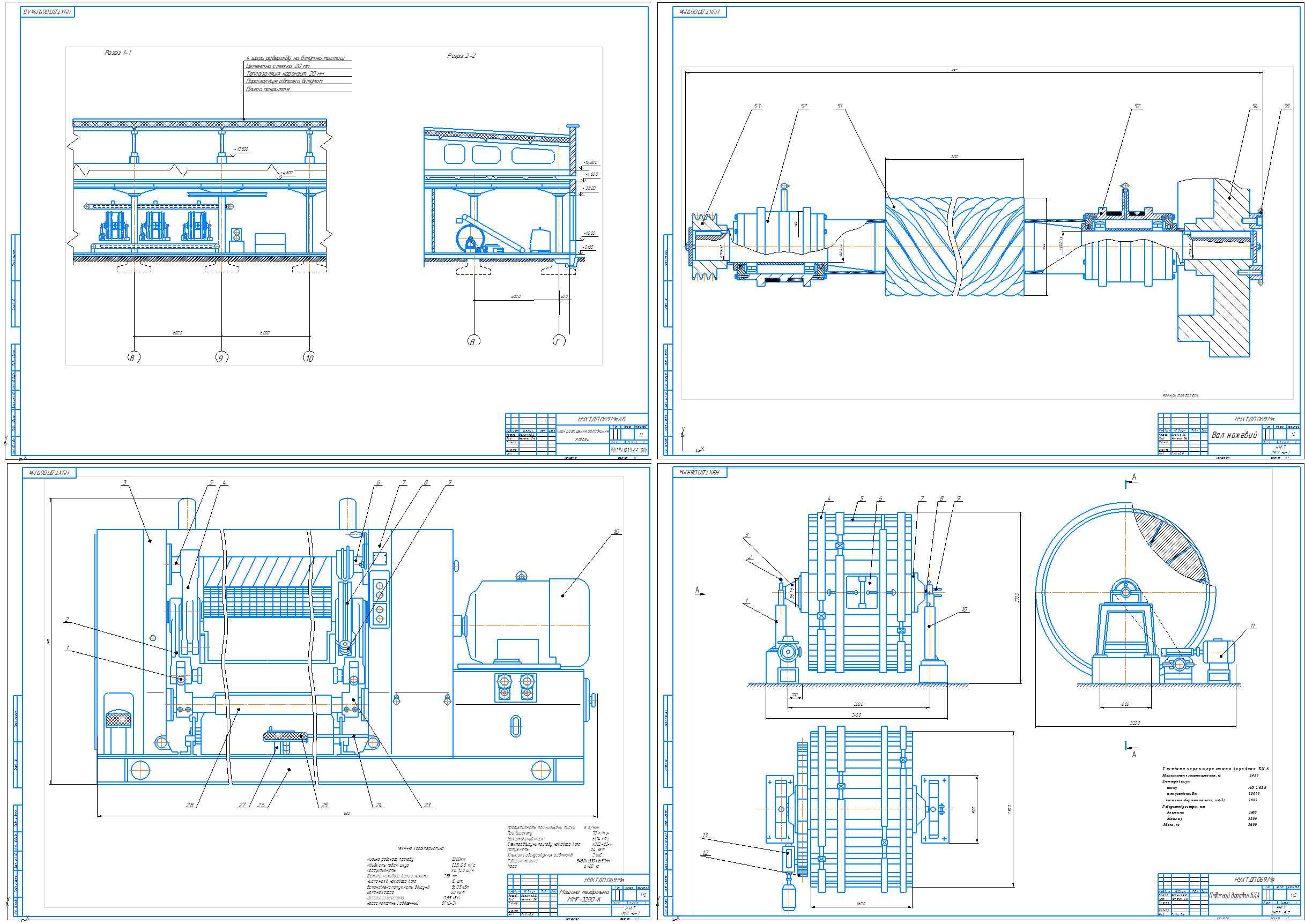

• Общий вид барабана БХА (1-лист)
• Общий вид привода барабана ММ-2000 (1-лист)
• Общий вид барабана ММ-2000 (1-лист)
• Сборочные чертежи узлов и деталей (1-лист)
• Технология машиностроения (1-лист)

Содержание
Аннотация
Вступление
1. Технико-экономическое обоснование.
2. Технологическая схема, подбор оборудования.
2.1. Описание машинно-аппаратурной схемы линии.
2.2. Сравнительный анализ существующих конструкций оборудования.
3. Строение и принцип работы оборудования.
3.1. Устройство и принцип действия мездрильнои машины.
3.2. Устройство и принцип действия барабана БХА.
4. Расчетная часть.
4.1. Расчет мездрильнои машины.
4.2. Расчет барабана БХА.
5. Научно-исследовательская работа.
6. Монтаж, эксплуатация, техническое обслуживание и ремонт.
6.1. Монтаж, эксплуатация мездрильнои машины.
6.2. Монтаж, эксплуатация барабана БХА
7. Технология машиностроения.
8. Схема автоматизации.
9. Охрана труда.
10. Мероприятия по охране окружающей среды.
11. Строительная часть.
12. Мероприятия по гражданской обороне.
13. Расчёты экономической эффективности проекта.
Выводы.
Список использованной литературы.
Спецификация.
