Модернизация автомата разлива пива производительностью 80 тысяч бутылок в час

0
3
102
1
0
300

Национальный университет пищевых технологий
Факультет инженерной механики и упаковочной техники
Кафедра технологического оборудования пищевых производств
Дипломный проект на тему: Модернизация автомата разлива пива производительностью 80 тысяч бутылок в час
Киев 2023

Дипломный проект посвящен модернизации автомата разлива пива производительностью 80 тысяч бутылок в час с целью улучшения эффективности и качества процесса разлива.
Суть модернизации разливочного устройства заключается во внедрении системы объемного разлива с использованием мерного стакана, что позволяет точно дозировать количество продукта и минимизировать его потери. Такой подход обеспечивает «закрытый» процесс фасовки, снижает пенообразование пива, что, в свою очередь, уменьшает потребность в мощной вытяжной вентиляции. Предложенная конструкция также включает водяную рубашку с циркуляцией охлаждающего солевого раствора, которая понижает температуру пива перед разливом и уменьшает образование пены. Благодаря новой схеме дозатора с воздушно-отводными и капиллярными трубками наполнение осуществляется стабильно и равномерно. Это повышает точность и надежность работы автомата, а также улучшает качество продукции.

ЗМІСТ

Анотація……………………………………………………………… стор.

Вступ…………………………………………………………………. 2
1. Аналіз існуючого обладнання аналогічного призначення……… 4
2. Техніко – економічне та соціальне обґрунтування……………… 38
3. Характеристика вихідної сировини і готового продукту………. 41
4. Опис запропонованого технічного рішення. Будова та принцип дії модернізованого обладнання………………………………….. 53
5. Підбір конструкційних матеріалів………………………………... 56
6. Розрахункова частина……………………………………………… 59
7. Розрахунок технології виготовлення окремих деталей…………. 77
8. Правила монтажу, експлуатації та ремонту обладнання……….. 111
9. Система управління……………………………………………….. 120
10. Охорона праці…………………………………………………….. 130
11. Охорона довкілля………………………………………………… 145
Висновки…………………………………………………………….. 148
Список використаних літературних джерел………………………. 149


Сообщить о проблеме
Автор
user-avatar n2rasukr
Дата
09.04.2025
Язык
Украинский
Состав

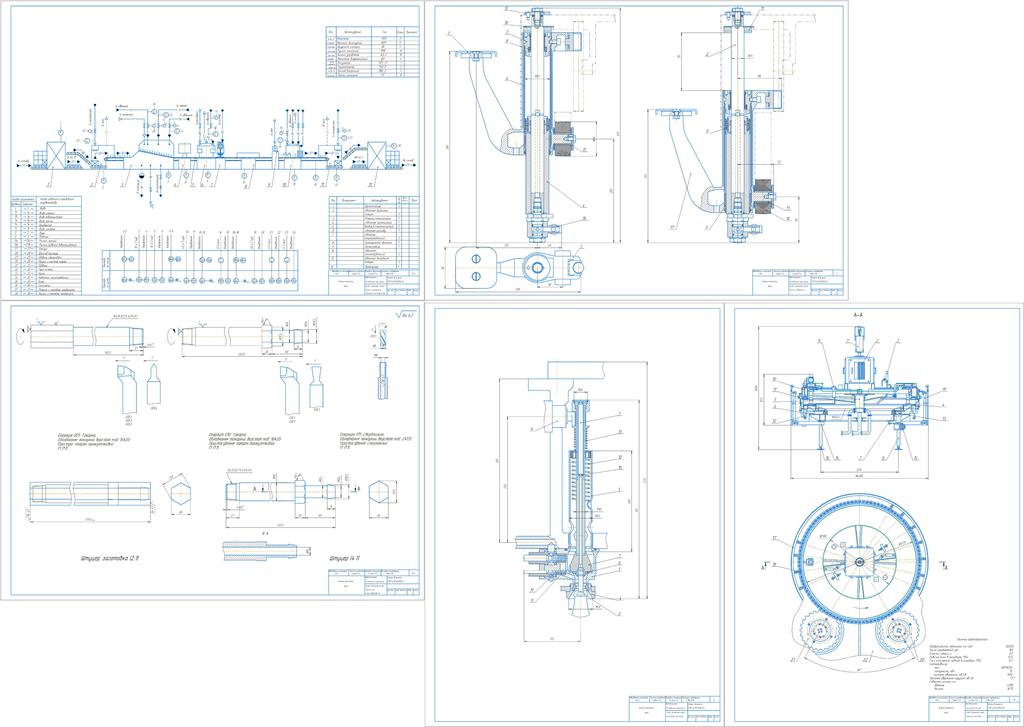

Автомат разлива (ВО), разливное устройство (СБ), стол подъемный (СБ), схема управления и автоматизация лини, процесс производства детали, ПЗ, спецификации
Софт
КОМПАС-3D 18 Как открыть?
Отзывов пока нет
Для учебных целей
Задать вопрос
Содержимое архива
      • icon-Лист 1.docx Лист 1.docx
      • icon-Лист 2.docx Лист 2.docx
      • icon-Лист 3.docx Лист 3.docx
    • icon-Лист 1.cdw Лист 1.cdw
    • icon-Лист 1.pdf Лист 1.pdf
    • icon-Лист 2.cdw Лист 2.cdw
    • icon-Лист 2.pdf Лист 2.pdf
    • icon-Лист 3.cdw Лист 3.cdw
    • icon-Лист 3.pdf Лист 3.pdf
    • icon-Лист 4.cdw Лист 4.cdw
    • icon-Лист 4.pdf Лист 4.pdf
    • icon-Лист 5.cdw Лист 5.cdw
    • icon-Лист 5.pdf Лист 5.pdf
  • icon-0. Анотація.doc 0. Анотація.doc
  • icon-0. Висновки.doc 0. Висновки.doc
  • icon-0. Вступ.doc 0. Вступ.doc
  • icon-0. Зміст.doc 0. Зміст.doc
  • icon-0. Список використаних літературних джерел.doc 0. Список використаних літературних джерел.doc
  • icon-1. Аналіз існуючого обладнання аналогічного призначення.doc 1. Аналіз існуючого обладнання аналогічного призначення.doc
  • icon-2. Техніко – економічне та соціальне обґрунтування.doc 2. Техніко – економічне та соціальне обґрунтування.doc
  • icon-3. Характеристика вихідної сировини і готового продукту.doc 3. Характеристика вихідної сировини і готового продукту.doc
  • icon-4. Опис запропонованого технічного рішення. Будова та принцип дії модернізованого обладнання.doc 4. Опис запропонованого технічного рішення. Будова та принцип дії модернізованого обладнання.doc
  • icon-5. Підбір конструкційних матеріалів.doc 5. Підбір конструкційних матеріалів.doc
  • icon-6. Розрахункова частина.doc 6. Розрахункова частина.doc
  • icon-7. Розрахунок технології виготовлення окремих деталей.doc 7. Розрахунок технології виготовлення окремих деталей.doc
  • icon-8. Правила монтажу, експлуатації та ремонту обладнання.doc 8. Правила монтажу, експлуатації та ремонту обладнання.doc
  • icon-9. Система управління.doc 9. Система управління.doc
  • icon-10. Охорона праці.doc 10. Охорона праці.doc
  • icon-11. Охорона довкілля.doc 11. Охорона довкілля.doc
