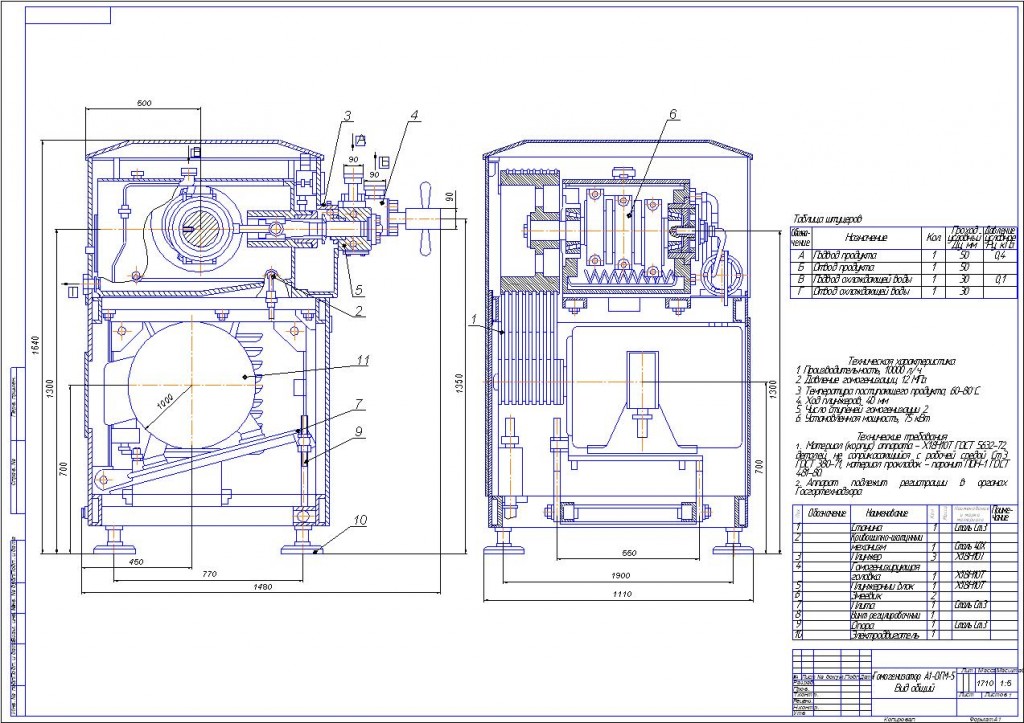

Чертеж гомогенизатора молока А1-ОГМ-5

Чертёж общего вида гомогенизатора линии производства кисломолочных продуктов А1-ОГМ-5, производительностью 10000 л/ч. Аппарат предназначен для дробления шариков жира на более мелкую фракцию. В процессе гомогенизации достигается равномерное распределение жира и однородность продукта.

Состав: Вид общий (ВО) Язык документа

Софт: КОМПАС-3D V16

Файлы:

Каталог / Промышленность / Пищевая промышленность (МАПП) / Молочное / Чертеж гомогенизатора молока А1-ОГМ-5

Гомогенизатор А
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 671
