Усовершенствования линии переработки молока. Модернизация гомогенизатор А1-ОГМ

Челябинская Государственная Агроинженерная Академия
Кафедра механизации и электрификации сельскохозяйственного производства
Дипломный проект
На тему: " Проект усовершенствования механизированной технологической линии переработки молока на базе ООО Молочный комбинат Камела"
Челябинск 2011

В данном проекте рассматривается усовершенствования механизированной технологической линии переработки молока на базе ООО Молочный комбинат Камела

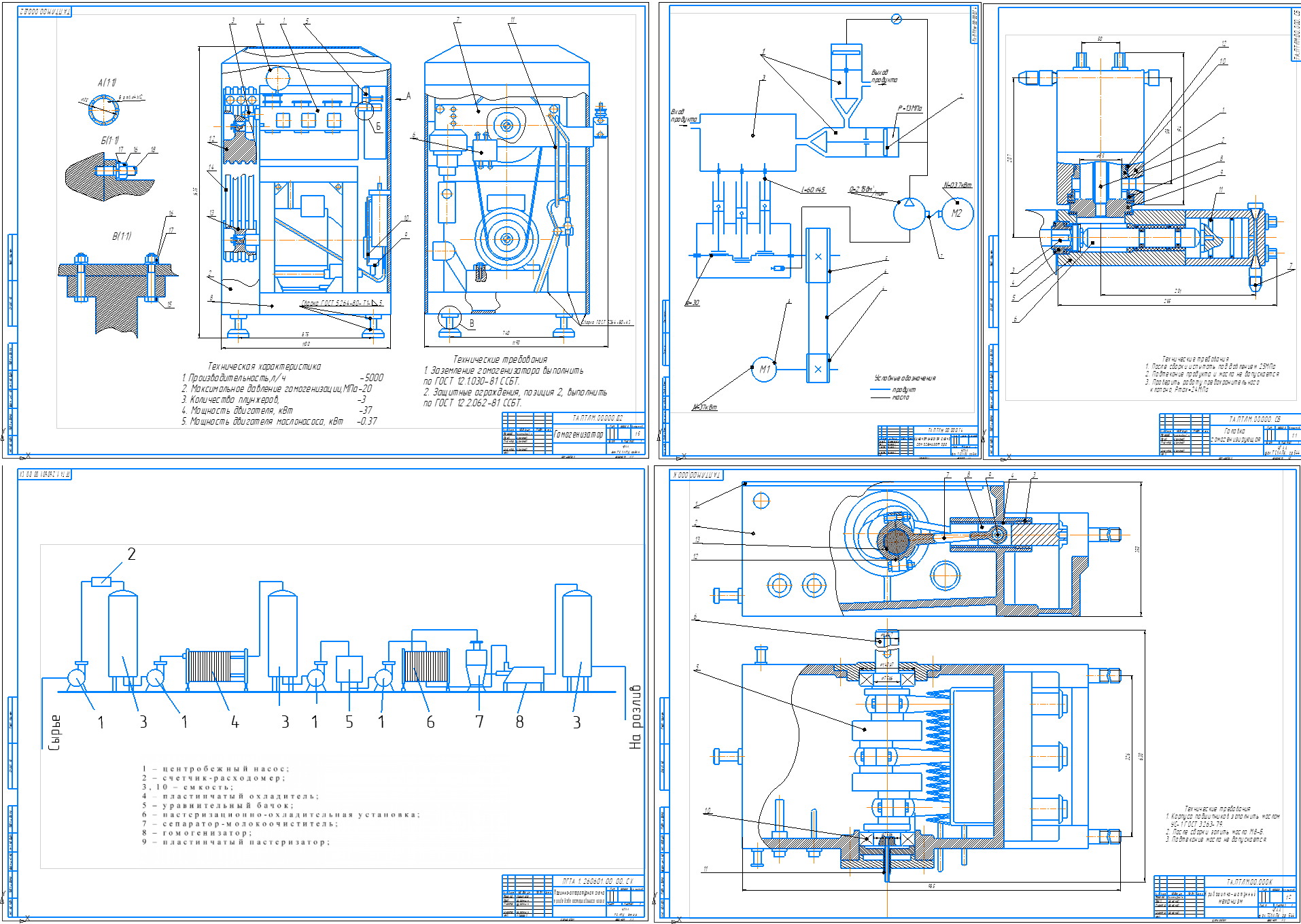

Графическая часть содержит машинно-аппаратурную схему производства пастеризованного молока .общий вид гомогенизатора, чертеж гомогенизирующей головки
Дитпломный проект содержит 76 страниц пояснительной записки, 5 чертежей
Производительность, дм3/ч, не менее 2500
Давление гомогенизации, МПа, не более 20
Число двойных ходов плунжеров в мин., не более 260
Установленная мощность привода, кВт не более 18,5
Установленная мощность маслонасоса, кВт не более 0,55
Число ступеней гомогенизации, шт. 2
Ход плунжеров, мм 40
Габаритные размеры, мм, не более
длина 1475
ширина 1120
высота 1640
Масса, кг, не более 1350

В базовой конструкции, на основе которой осуществляется модернизация (гомогенизатор А1-ОГМ) используется 9 приводных ремней. Между тем максимальное количество применяемых приводных ремней обычно рекомендуется ограничивать не более 6 (для удобства монтажа и эксплуатации, а также из-за неравномерного вытягивания ремней при работе, приводящих к большему износу и нежелательным вибрациям). В данной модернизации уменьшим количество приводных ремней до четырех, применив большее сечение ремней и увеличив размеры шкивов. Для этого произведем расчет привода гомогенизатора.

Техническая характеристика
1. Производительность,л/ч -5000
2. Максимальное давление гомогенизации,МПа-20
3. Количество плунжеров, -3
4. Мощность двигателя, кВт -37
5. Мощность двигателя маслонасоса, кВт -0.37
