Гомогенизатор клапанного типа К5-ОГА-1,2

Національний університет харчових технологій,
Кафедра Машин і апаратів харчових та фармацептичних виробництв,
Курсовий проект з дисципліни"Технологія харчових виробництв"
На тему:"Гомогенізатор клапанного типу К5-ОГА-1,2"
Київ 2014

Курсова робота містить 2 листа формата А1 графічної частини, 38 сторінок пояснювальної записки.
В конструктивній частині було розраховано гомогенізатр марки К5-ОГА-1,2

Технічна характеристика

Продуктивність, л/год. 1200
Кількість плунжерів, шт. 3
Хід плунжерів, мм 40
Тиск гомогенізації, МПа 20
Температура продукту на вході, °С 45 — 85
Встановлена потужність електродвигуна, кВт 11
Частота обертання ротора двигуна, об/хв 1000
Частота обертання колінчастого валу, об/хв 338
Габаритні розміри, мм
— довжина
— ширина
— висота
965
930
1400
Маса, кг 850

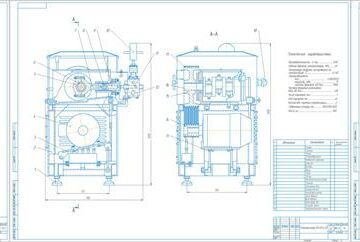

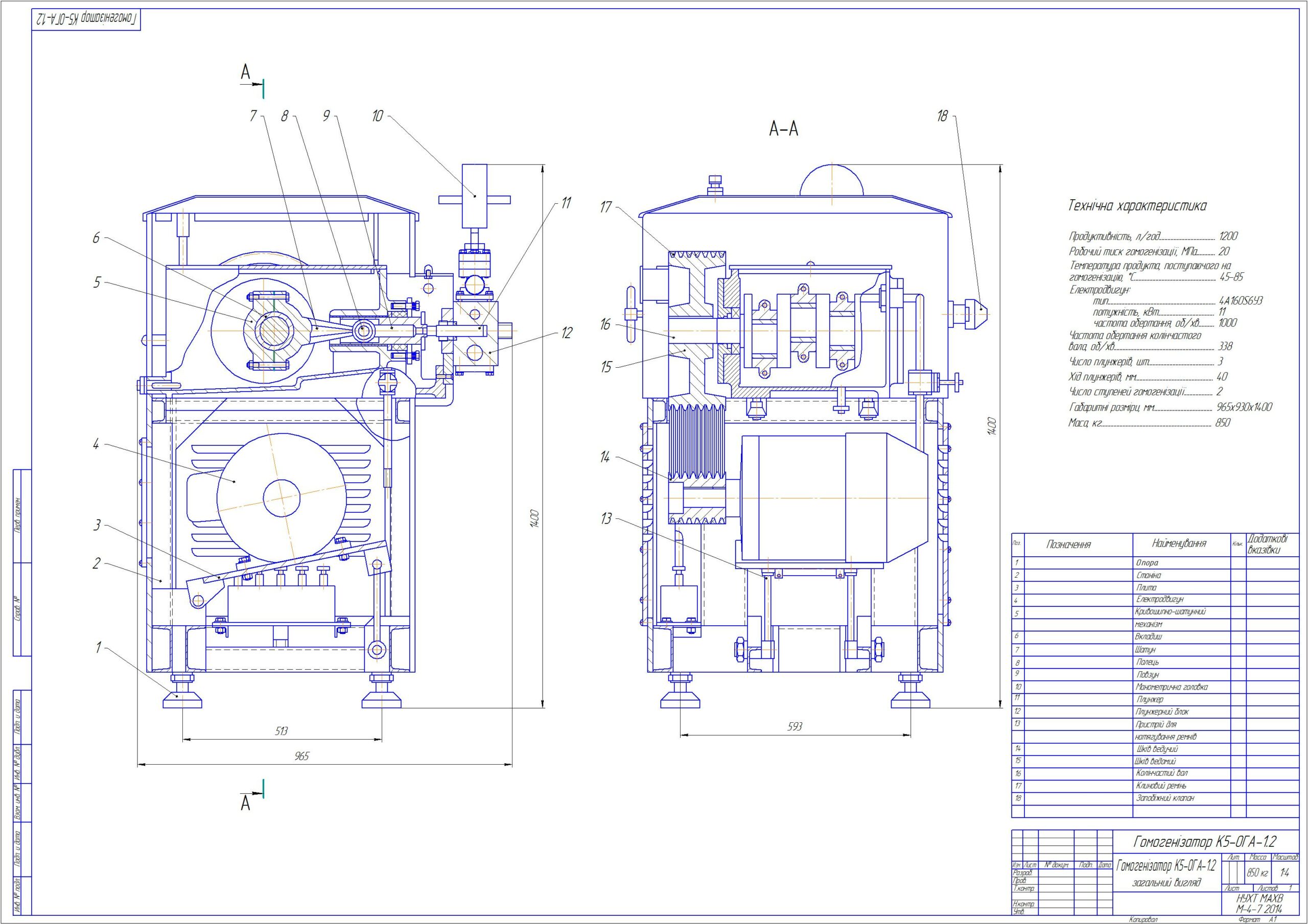

Состав: Гомогенізатор (ЗВ), Деталеровка (шатун, кришка шатуна), Кривошипно-шатунний механізм (СБ), Специфікація. Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Промышленность / Пищевая промышленность (МАПП) / Молочное / Гомогенизатор клапанного типа К5-ОГА-1,2

_ 5--1.2 쭨 _ _ 5--1.2.cdw
_ 5--1.2 쭨 _ _ 5--1.2.jpg
Курсовий.docx
Спецификация.spw
Чертежи.cdw
