Линия термической обработки молока "Термизатор". Мантажная схемма.

Тернопольский национальный технический университет
кафедра технологии машиностроения

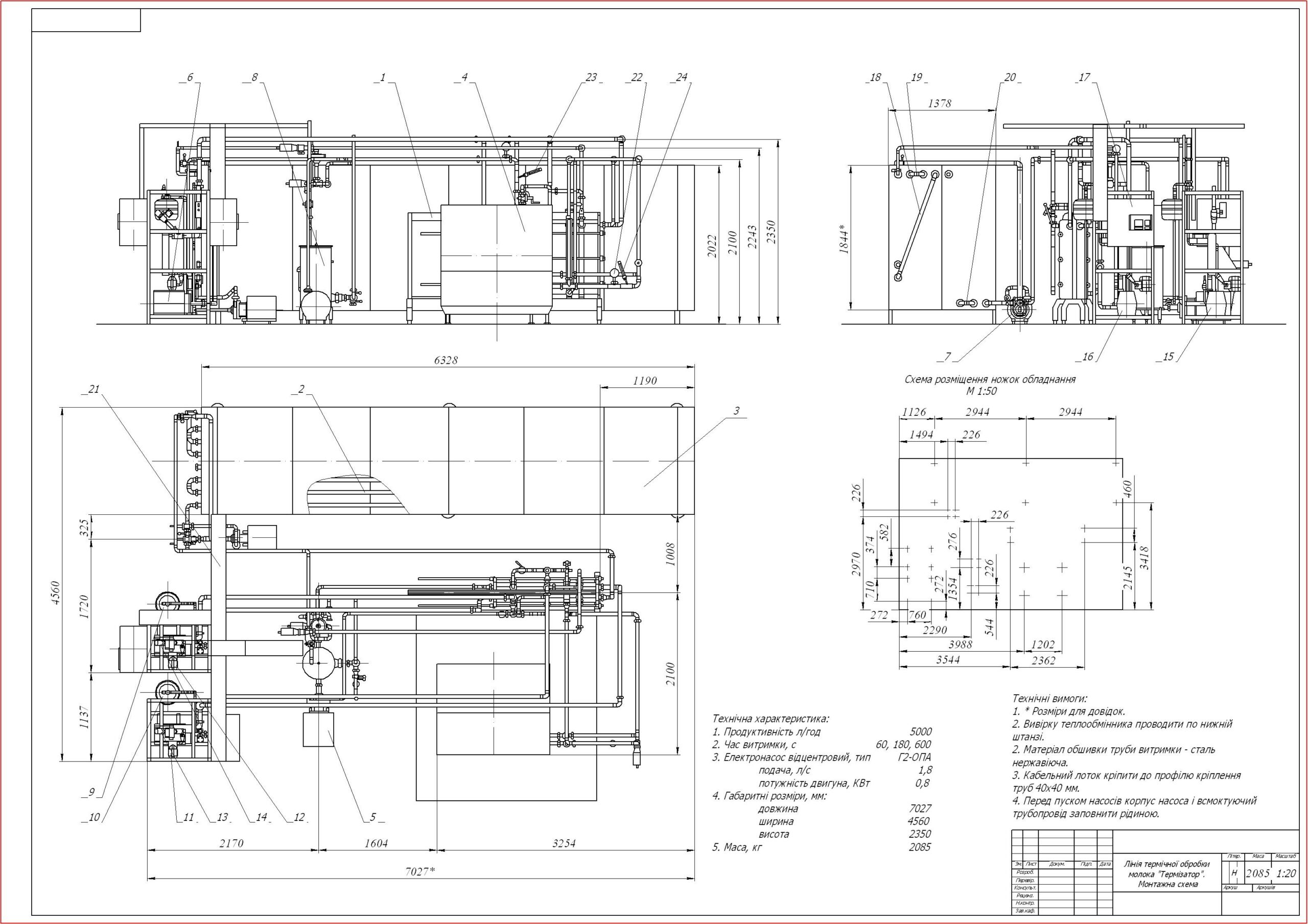

Монтажна схема лінії для термічної обробки молока "Термізатор" (нагрів, пастеризація, стерилізація, охолодження та ін.)
Основні технічні характеристики лінії «Термізатор»:
1. Продуктивність, л/год 5000
2. Час витримки, с 20, 180, 600
3. Електронасоси, тип Г2-ОПА
подача, л/с 1,8
потужність електродвигуна, КВт 2 х 0,8
тип ПЦН 10/20
подача,м3/год 10
потужність електродвигуна, КВт 2 х 2,2
4. Габаритні розміри, мм:
довжина 7027
ширина 4560
висота 2350
5. Маса, кг 2085

Состав: Монтажная схема линии термической обработки молока, спецификации Язык документа

Софт: AutoCAD 2007

Файлы:

Каталог / Промышленность / Пищевая промышленность (МАПП) / Молочное / Линия термической обработки молока "Термизатор". Мантажная схемма.

ТЕРМІЗАТОР.МОНТАЖНА СХЕМА.dwg
Специфікації лінія.dwg
тех харак лінії.doc
