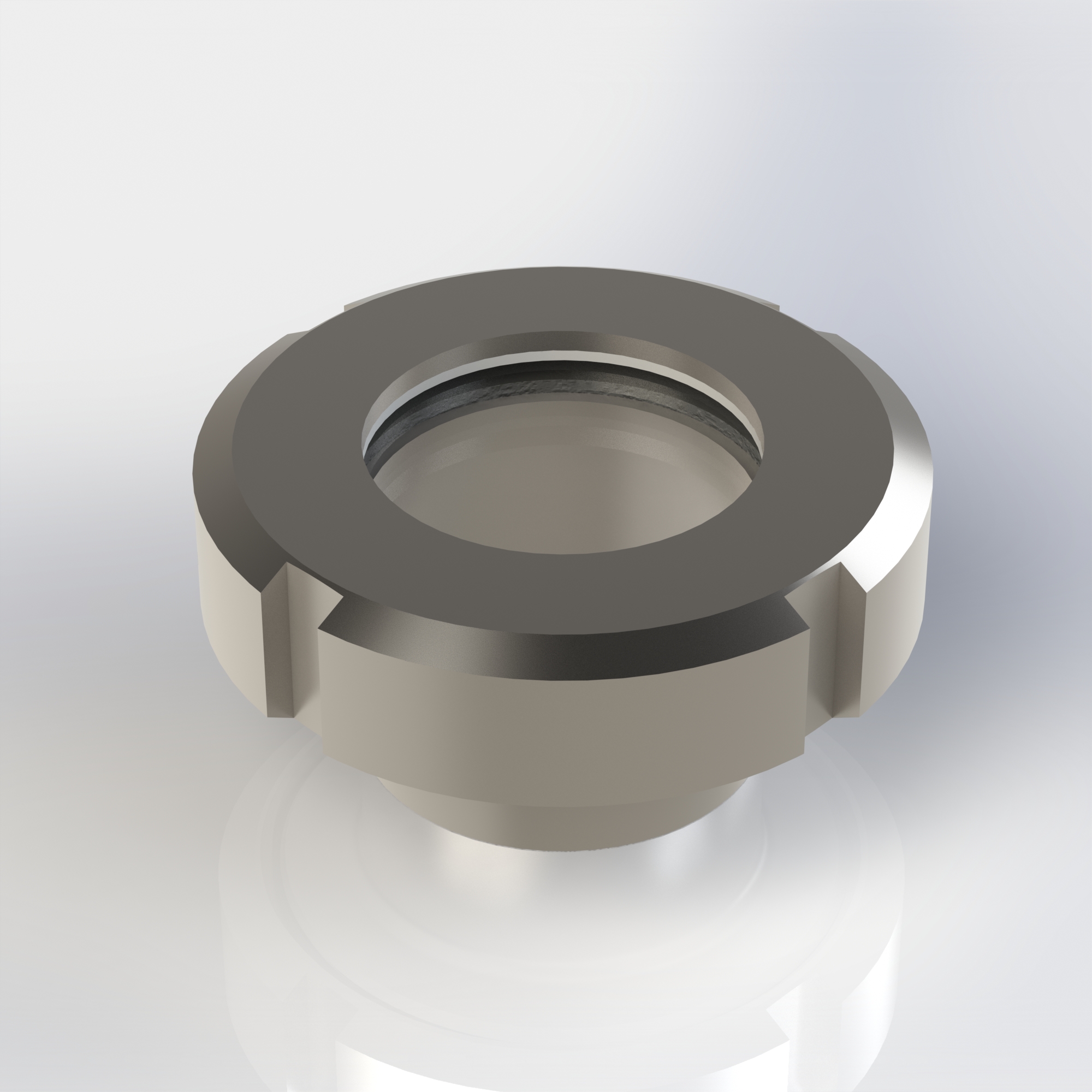

Плоское смотровое стекло DN50

Плоское смотровое стекло предназначено для визуального контроля продукта и уровня продукта в технологических процессах пищевой, косметической, фармацевтической и других промышленностей.
Предназначено для труб диаметром 50 мм по стандарту DIN 11850. Высота 43 мм. Вес 0,6 кг.

Состав: 3D Сборка, полная деталировка Язык документа

Софт: SolidWorks 2016

Файлы:

Детали\Thumbs.db
Детали\Корпус Смотровое стекло DN50 304L.SLDPRT
Детали\Основание Смотровое стекло DN50 304L.SLDPRT
Детали\Прокладка резиновая Смотровое стекло N50 304L.SLDPRT
Детали\Прокладка Смотровое стекло DN50 304L.SLDPRT
Детали\Стекло Смотровое стекло DN50 304L.SLDPRT
Смотровое стекло DN50.JPG
Смотровое стекло DN50.SLDASM
Детали
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 41
