Попугай (устройство непрерывного контроля спиртуозности)

Попугай - это устройство непрерывного контроля спиртуозности перегонки посредством ареометров типа АСП. Высота мерного цилиндра 210 мм, внутренний диаметр 28 мм. Верхний штуцер соединяется с выходом из холодильника дистиллятора. Спиртосодержащая жидкость через приемную воронку по трубке с низу начинает заполнять мерный цилиндр, ареометр находится в мерном цилиндре, всплыв он нам показывает значения спиртуозности. Жидкость собирается в воронку перелива и уходит через штуцер в приемную емкость. Штуцеры рассчитаны для подсоединения силиконового шланга d10 мм. Конкретный этот аппарат, мне сделали на ремонтной механической базе пищевого предприятия. Результатом я более чем доволен. Идея конструкции не нова, но конкретного примера с размерами в сети я так и не нашел.

Состав: 3D сборка, сборочный чертеж, чертежи деталей, спецификация. Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Промышленность / МАПП / Попугай (устройство непрерывного контроля спиртуозности)

Опора.cdw

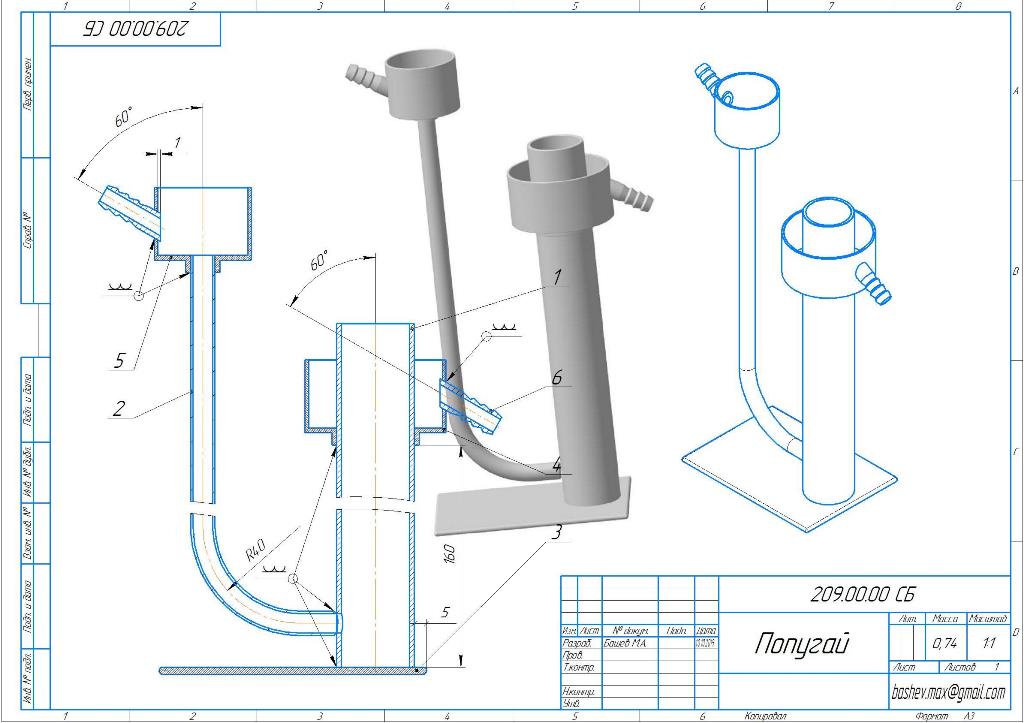

Попугай СБ.cdw
Трубка.cdw
Цилиндр мерный.cdw
штуцер 1.cdw
Попугай Сборка.jpg
Попугай Сборка.png
Воронка переливная.m3d
Воронка приемная.m3d
опора.m3d
Трубка.m3d
Цилиндр мерный.m3d
штуцер 1.m3d
Воронка переливная сб.a3d
Попугай Сборка.a3d
Приемная воронка.a3d
Спецификация.spw
Воронка переливная.cdw
Воронка приемная.cdw
