Описание устройства для контроля и принцип его действия.

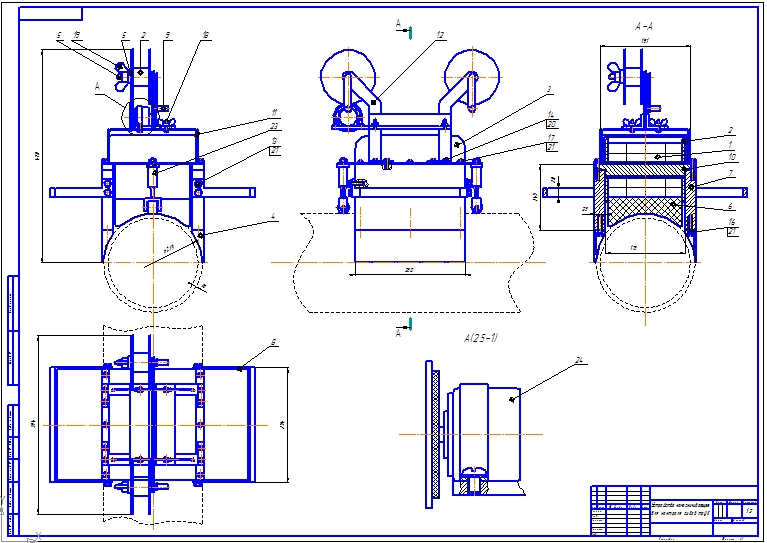

Устройство контроля гибов труб представляет собой переносную конструкцию, состоящую из одного электромагнита, позволяющего намагнитить всю наружную выпуклую поверхность гиба.
К полюсам которого привинчены рукоятки (для удобства перемещения блока). Две катушки с расходуемой магнитной лентой, которые с помощью специальных винтов-фиксаторов, закреплённых на рейке над электромагнитом, можно перемещать по всему периметру гиба с целью контроля всей поверхности, расположены над корпусом электромагнита. В катушках предусмотрены стопорные механизмы на основе резиновых шайб для исключения самопроизвольного разматывания ленты. Также в катушках предусмотрены ручки для перемещения ленты. Электромагнит защищён металлическим кожухом. Накладки полюсные изготовлены под диаметр гиба трубы. Для прижимания магнитной ленты к ОК используют паралоновую подушку. Для облегчения отделения устройства от ОК, а также перемещения по ОК в устройстве предусмотрены пневмотолкатели. Также в устройстве имеется энкодер.
Процесс проведения контроля происходит следующим образом:
На контролируемое изделие устанавливается устройство с заранее отмотанной магнитной лентой. На электромагнит подаётся ток, лента намагничивается. Далее ленту снимают с изделия и считывают показания на дефектоскопе. Затем устройство перемещают на следующий контролируемый участок.
методика контроля
Методика магнитографического контроля гибов труб на наличие трещин, ориентированных вдоль продольной оси, включает следующие операции:
- произвести внешний осмотр шва аттестационного образца и отметить наружные недопустимые дефекты;
- намотать магнитную ленту типа И 4701-35 в расходную кассету;
- закрепить кассету с магнитной лентой на оси и протянуть магнитную ленту в межполюсном пространстве намагничивающего устройства ферромагнитным слоем наружу;
- поместить установку на объект контроля;
- произвести намагничивание ленты(по всей поверхности гиба);
- произвести настройку магнитографического дефектоскопа по эталонной ленте;
- произвести контроль образца (по всей поверхности гиба);
- размагнитить объект контроля;
- проверить на дефектоскопе полученные результаты (при наличии дефектов, на объекте маркером отметить их, в соответствии с намагничивающей лентой).
