Разработка технических средств и методики контроля отводов стальных труб

Белорусско-российский университет
Кафедра физические методы контроля
Курсовой проект по дисциплине "Проектирование приборов и систем"
На тему "Разработка технических средств и методики контроля отводов стальных труб"
Могилёв 2020

Объектами контроля являются отводы стальных труб диаметром 219 мм, радиусом кривизны 500 мм и толщиной стенки 8 мм. Данные трубы изготавливаются из стали 15ГС. Контролю подлежит поверхностный слой выпуклой части отвода трубы во время планового останова. Согласно статистическим данным, трещины ориентированы вдоль продольной оси с трубы и могут находиться на выпуклой поверхности отвода. Программа – 1500 шт./год.

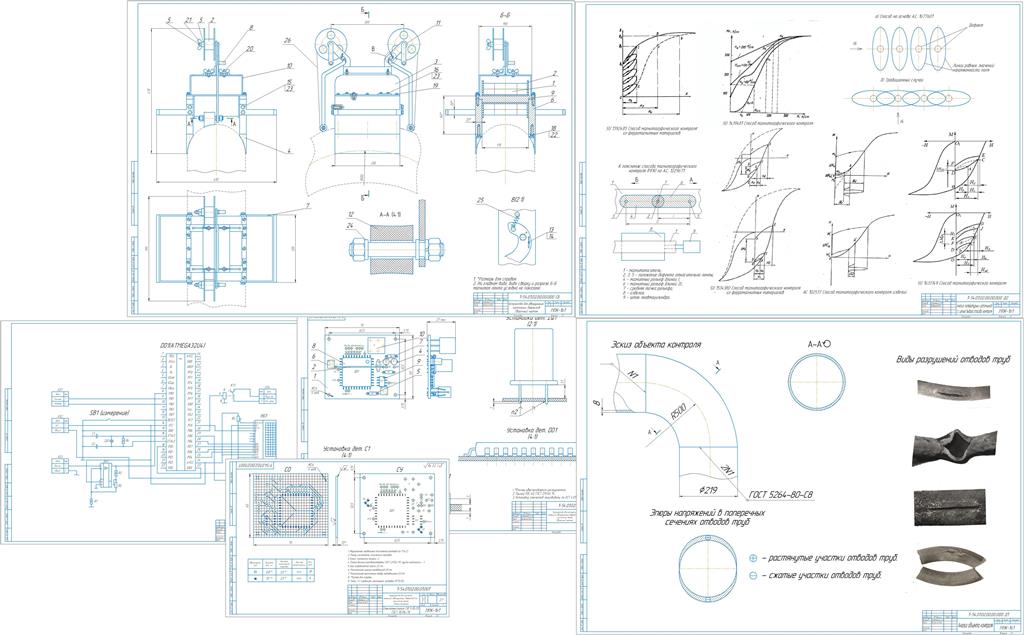

Графическая часть содержит
Анализ объекта контроля;
Анализ литературных источников с целью выбора способа контроля;
Намагничивающее устройство;
Электрическая принципиальная приставки к дефектоскопу (Устройство для отметки проекций обнаруженных дефектов на магнитной ленте);
Плата печатная приставки к дефектоскопу (Устройство для отметки проекций обнаруженных дефектов на магнитной ленте);
Сборочный чертёж приставки к дефектоскопу;
Спецификации к чертежам.

Содержание
Введение
1 Общая часть
1.1 Характеристика объекта контроля. Постановка задачи проектирования
1.2 Дефекты, возникающие в контролируемых зонах объекта
1.3 Обоснование выбора метода контроля
1.4 Анализ литературных источников с целью выбора способа контроля
2 Разработка оборудования для контроля
2.1 Анализ литературных источников с целью разработки или модернизации оборудования для контроля
2.2 Компоновка устройства для обнаружения протяжённых дефектов
2.3 Расчет электромагнита намагничивающего устройства
2.3.1 Расчёт оптимального режима намагничивания
2.3.2 Расчёт электромагнита намагничивающего устройства
2.4 Разработка оборудования для контроля. Описание устройств и принципа их действия
3 Разработка устройства для индикации и определения координат расположения дефектов
3.1 Разработка и описание схемы электрической принципиальной приставки к дефектоскопу, чертежей платы и её сборочного чертежа
4 Разработка положений методики контроля
5 Метрологическое обеспечение средств контроля
6 Мероприятия по охране труда
Заключение
Список литературы
Приложение А
