Проектирование подготовительного отделения мельницы производительностью 320 т/сут.

Федеральное государственное бюджетное образовательное
учреждение высшего профессионального образования
«Алтайский государственный технический университет
им. И.И. Ползунова»

Институт Биотехнологии, Пищевой и Химической Инженерии

Кафедра: Машины и аппараты пищевых производств
Курсовач работа на тему:

«Проектирование подготовительного отделения мельницы
Производительностью 320 т/сут.»

По дисциплине "Проектирование линий и производств".
Барнаул 2016

Задание №24

Спроектировать подготовительное отделение мукомольного завода:
Производительность 320 т/сутки;
Этажность здания - 5 эт;
Тип помола хлебопекарный 72% ( 60% в.с + 15 % 1с)
Стекловидность - 45%
Особенность помольной партии – много овсюга, слабая клейковина.
2 РАСЧЕТ БУНКЕРОВ ДЛЯ ОПЕРАТИВНОГО ХРАНЕНИЯ 6
3 РАСЧЕТ БУНКЕРОВ ДЛЯ ОТВОЛАЖИВАНИЯ ЗЕРНА 7
4 РАСЧЕТ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ 8
4.1 РАСЧЕТ ВЕСОВОГО ОБОРУДОВАНИЯ 8
4.3 РАСЧЕТ ОБОРУДОВАНИЯ ДЛЯ ОКОНЧАТЕЛЬНОЙ ОЧИСТКИ 11
5 РАЗМЕЩЕНИЕ ТЕХНОЛОГИЧЕСКОГО ОБОРУДОВАНИЯ 13
СПИСОК ЛИТЕРАТУРЫ 17

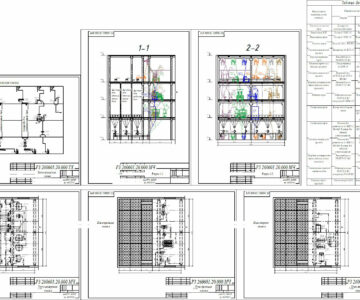

Графическая часть:
1. Схема
2. Планы этажей
3. Разрезы этажей

Состав: Пояснительная записка, схема технологической линии, планы этажей, разрезы этажей. Язык документа

Софт: AutoCAD 2015

Файлы:

Каталог / Промышленность / Пищевая промышленность (МАПП) / Проектирование подготовительного отделения мельницы производительностью 320 т/сут.

Разрезы1.dwg
ПЗ.doc
