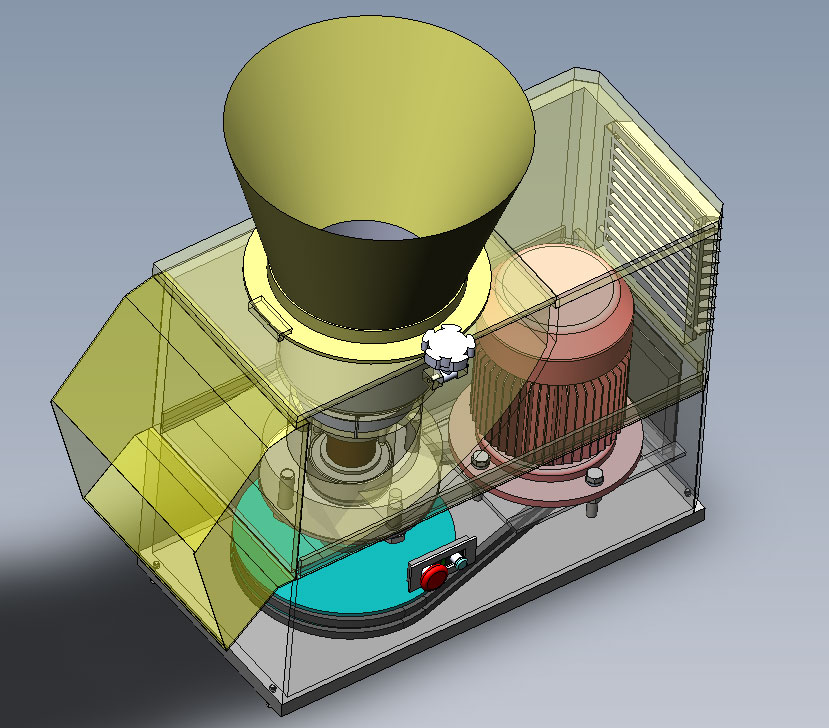

Протирочная машина МПР-350

208

2094

200

Могилевский государственный университет продовольствия

Курсавой проект на тему проектирование протирочной машины МПР-350, создания 3D модели.
Производительность при нарезке сырого картофеля брусочками сечением 10х10 мм, кг/ч, не менее 350
Производительность при протирке картофеля, кг/ч, не менее 600
Количество видов нарезки 8
Количество видов протирки 2
Номинальная потребляемая мощность,
кВт, не более 1,0
Питающая электросеть:
- род тока трех фазное
- номинальное напряжение, В 380
- частота тока, Гц 50
Габаритные размеры, мм, не более:
- длина
- ширина 340
- высота 650
Масса, кг, не более 32

3D Модели МПР-350М притирка протирочно-резательная протирочноя

Автор

женя -

Дата

06.04.2016

Язык

Русский

Состав

3D Сборка

Софт

SolidWorks 2010 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- ISO 4014 - M8 x 40 x 40-N.sldprt
- Деталь1(шкив).SLDPRT
- Деталь2(меньший шкив).SLDPRT
- Деталь3(вал).SLDPRT
- Деталь4(Двигатель).SLDPRT
- Деталь5(шпонка).SLDPRT
- Деталь6(шайба).SLDPRT
- Деталь7(шпонка электродвигателя).SLDPRT
- Деталь8(крышка).SLDPRT
- Деталь9 (подшипник на вал)1.SLDPRT
- Деталь10(манжета на вал)1.SLDPRT
- Деталь11 (подшипник на вал)2.SLDPRT
- Деталь12(манжета на вал)2.SLDPRT
- Деталь14(крышка-вставка).SLDPRT
- Деталь15(четыре стойки).SLDPRT
- Деталь16(стойка внизу).SLDPRT
- Деталь17(вал электродвигателя).SLDPRT
- Деталь18(часть корпуса).SLDPRT
- Деталь19(выходной патрубок).SLDPRT
- Деталь20(вторая часть корпуса).SLDPRT
- Деталь21(резинка под кнопки).SLDPRT
- Деталь22(деталь под кнопки).SLDPRT
- Деталь23(кнопка большая).SLDPRT
- Деталь24(кнопки).SLDPRT
- Деталь25(кнопка меньшая).SLDPRT
- Деталь26(крышка сверху длиннее).SLDPRT
- Деталь27(крышка сверху короче).SLDPRT
- Деталь28(режущй нож).SLDPRT
- Деталь29(сбрасыватель).SLDPRT
- Деталь30(воронка).SLDPRT
- Деталь31(скатыватель готового продукта).SLDPRT
- Деталь32(крышка в нижний корпус).SLDPRT
- Деталь33(втулка между ножем и сбрасывателем).SLDPRT
- Деталь34(манжеты для крепежа вала).SLDPRT
- Деталь35.SLDPRT
- Деталь36(ремни 2х).SLDPRT
- Деталь37(болт в нижний корпус4х).SLDPRT
- Деталь38(болт в верхний корпус2х).SLDPRT
- Деталь39(болт крепеж двигателя2).SLDPRT
- Деталь40(гайка к двигателю2Х).SLDPRT
- Деталь41(болты крепить вал 2Х).SLDPRT
- Деталь42(гайки крепить вал2Х).SLDPRT
- Деталь43(Болт в вал1Х).SLDPRT
- Деталь44(шплинтик).SLDPRT
- Деталь45(шайба крепление шкив).SLDPRT
- Деталь46(болт крепеж крышки снизу).SLDPRT
- Деталь47(болты крепеж крышки).SLDPRT
- Деталь48(Болт к желтой втулочки4Х).SLDPRT
- Деталь49(болт крепеж к желтой4Х).SLDPRT
- Деталь50(вентиляция).SLDPRT
- Деталь51(крепление вентиляции болты4Х).SLDPRT
- Деталь52(крепеж вентиляции).SLDPRT
- Деталь53(подшипники на вал).SLDPRT
- Деталь54(верхний подшипник на вал).SLDPRT
- Деталь55(втулка между подшипниками).SLDPRT
- Деталь56(подшипник на вал правильный).SLDPRT
- Деталь57(крышка под болты).SLDPRT
- Деталь58(предотвращает попадание сока).SLDPRT
- Деталь59(шпоночка).SLDPRT
- Деталь60(межд предовр сок).SLDPRT
- Деталь61(круг трется).SLDPRT
- Деталь62(нож).SLDPRT
- Деталь63(прокладка).SLDPRT
- Деталь64(шпоночка).SLDPRT
- Деталь65(болты).SLDPRT
- Деталь66(закрыв).SLDPRT
- Деталь67(болт около шкива.SLDPRT
- Деталь68(болты в движок).SLDPRT
- Деталь71(болт сверху).SLDPRT
- Деталь72(ниже воронки).SLDPRT
- Деталь73(подшипники).sldprt
- Деталь74(манжета на вал врх).SLDPRT
- Деталь75(манжета на вал нз).SLDPRT
- Деталь76(винт).SLDPRT
- Деталь77 (барашек).SLDPRT
- Деталь78(палец).SLDPRT
- Деталь79(болт верхний).SLDPRT
- Деталь80(болты в двигатель).SLDPRT
- Деталь81(новый винт).SLDPRT
- Деталь82(барашек).SLDPRT
- вентиляция.SLDPRT
- деталь69 (гайки на движок).SLDPRT
- деталь70(на малы шкив).SLDPRT
Готовая сборка Протиронач МПР-350.SLDASM
