Расчет и построение двухвального лопастного смесителя СМ-447 А

Южно-Российский Государственный Политехнический Университет (Новочеркасский Полиитехнический Институт) им. М.Ю. Платова
Кафедра Технологические машины и оборудование
Курсовой проект по дисциплине "Машины и аппараты пищевых производств"
На тему: "Расчет и проектирование двухвального лопастного смесителя СМ-447 А"
Новочеркасск, 2019

Исходные данные для расчета:
Наружный радиус вращения лопастей R=169 мм
Внутренний радиус вращения лопастей r=82 мм
Средний угол наклона лопастей 44 град
Коэффициент заполнения 0,47
Число лопастей для двух валов 28 шт каждый
Угловая скорость вращения лопастного вала 7,3 рад/с
Ширина кронштейна 41 мм
Наружный радиус кронштейна R=82 мм
Внутренний радиус кронштейна r =47 мм
Плотность смеси 985 кг/м
Коэффициент длины лопасти от окружности ψ=0,076

В данной работе произведена классификация и обзор оборудования для смешивания. Выполнен технологический, энергетический и прочностные расчеты по исходным данным. На основании полученных данных выполнена графическая часть, состоящая из чертежа общего вида данного смесителя и сборочного чертежа лопастного вала.

Содержание
Введение
1. Обзор существующих конструкций смесительных машин аналогичных проектируемой
1.1. Классификация смесительного оборудования 5
1.2. Обзор основного смесительного оборудования
2. Расчет двухвального лопастного смесителя
2.1. Технологический расчет
2.2. Подбор основных элементов привода
2.3. Определение силовых параметров на валу
2.4. Расчет вала на прочность
2.4.1. Предварительный расчет вала
2.4.2. Проверочный расчет вала
2.5. Расчет муфты упругой втулочно-пальцевой
3. Описание устройства и принципа действия двухвального лопастного смесителя
Заключение
Список литературы

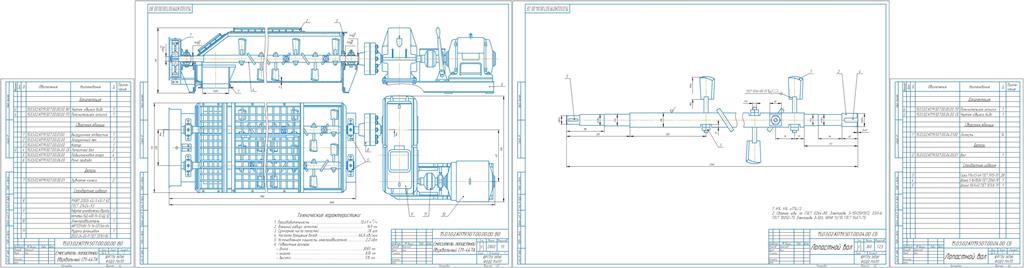

Состав: Смеситель двухвалковый лопастной СМ 447 А (ВО), Спецификация, Лопастной вал (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 15.2

Файлы:

Каталог / Промышленность / МАПП / Расчет и построение двухвального лопастного смесителя СМ-447 А

1. Смеситель двухвалковый лопастной СМ 447 А.cdw
1. Смеситель двухвалковый лопастной СМ 447 А.spw
2. Лопастной вал.cdw
2. Лопастной вал.spw
эпюра нагружения.frw
Лопастной смеситель СМ-447А.doc
