Распределитель жидкостный ВРС-1,5

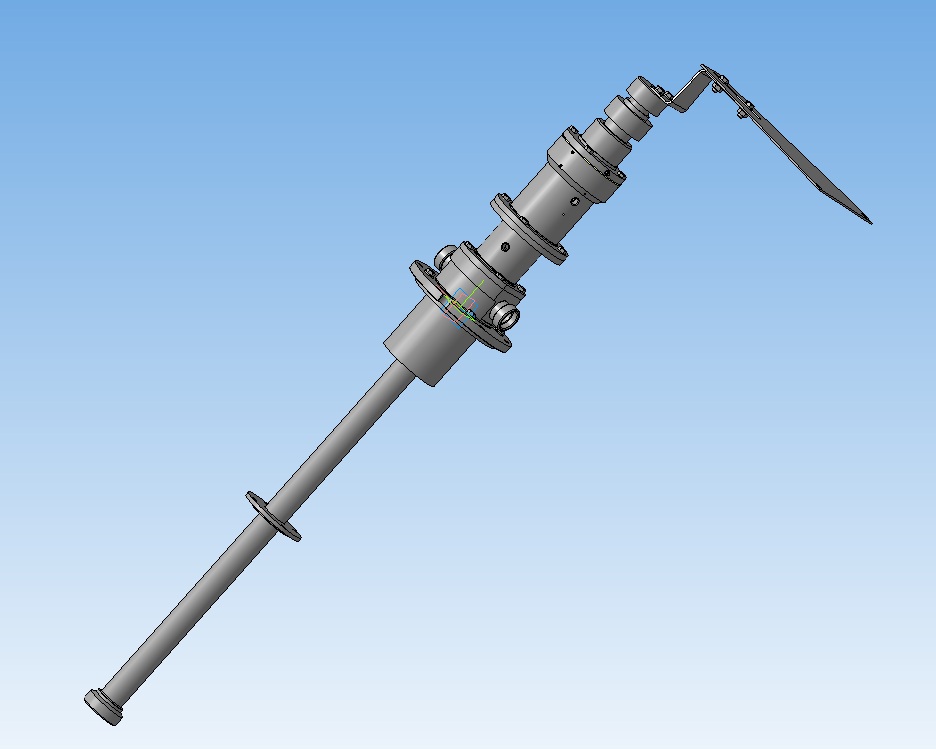

Данный распределитель является устройством для подачи жидкости и углекислоты в резервуар ВРС-1,5 который используется для накапливания жидкостей пищевого характера. Является деталью узла машины для розлива разного рода напитков. ВРС-1,5 - машина-наливатель для бутылок объемом от 0,33 л до 2 л и имеет производительность 1500 бут/час. Состоит из:трубы жидкостной, цилиндра направляющего, распределителя жидкостного, стойки, коллектора, корпуса коллектора, пластины, скобы, дистанционных и распорных колец, опорного кольца, гайки, кольца, опорных колец, манжет.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 13SP1

Файлы:

Каталог / Промышленность / Пищевая промышленность (МАПП) / Распределитель жидкостный ВРС-1,5

401 - Скоба.m3d
181 - Пластина.m3d
400 СБ - Распределитель.a3d
154 - Фланец.m3d
150 СБ - Труба жидкостная.a3d
151 - Втулка.m3d
152 - Штуцер.m3d
153 - Труба.m3d
230 СБ - Цилиндр направляющий.a3d
231 - Фланец.m3d
232 - Труба.m3d
144 - Фланец.m3d
343 - Штуцер коллектора.m3d
410 СБ - Распредетитель жидкости.a3d
411 - Корпус.m3d
420 - Стойка.a3d
421 - Корпус.m3d
13035 - Фланец.m3d
13036 - Фланец.m3d
430 - Коллектор.a3d
431 - Труба внутренняя.m3d
432 - Труба.m3d
433 - Крышка.m3d
13033 - Кольцо.m3d
13034 - Патрубок.m3d
03040 СБ - Корпус коллектора.a3d
13045 - Фланец.m3d
13046 - Корпус.m3d
13047 - Втулка.m3d
063 - Манжета.m3d
057-01 - Кольцо опорное.m3d
057-02 - Кольцо опорное.m3d
057-03 - Кольцо опорное.m3d
059 - Гайка.m3d
062 - Кольцо.m3d
027 - Кольцо дистанционное.m3d
028 - Кольцо нажимное.m3d
029 - Кольцо дистанционное.m3d
13005 - Кольцо опорное.m3d
13007 - Гайка круглая шлицевая.m3d
13008 - Прокладка.m3d
13009 - Крышка.m3d
13003 - Кольцо распорное.m3d
