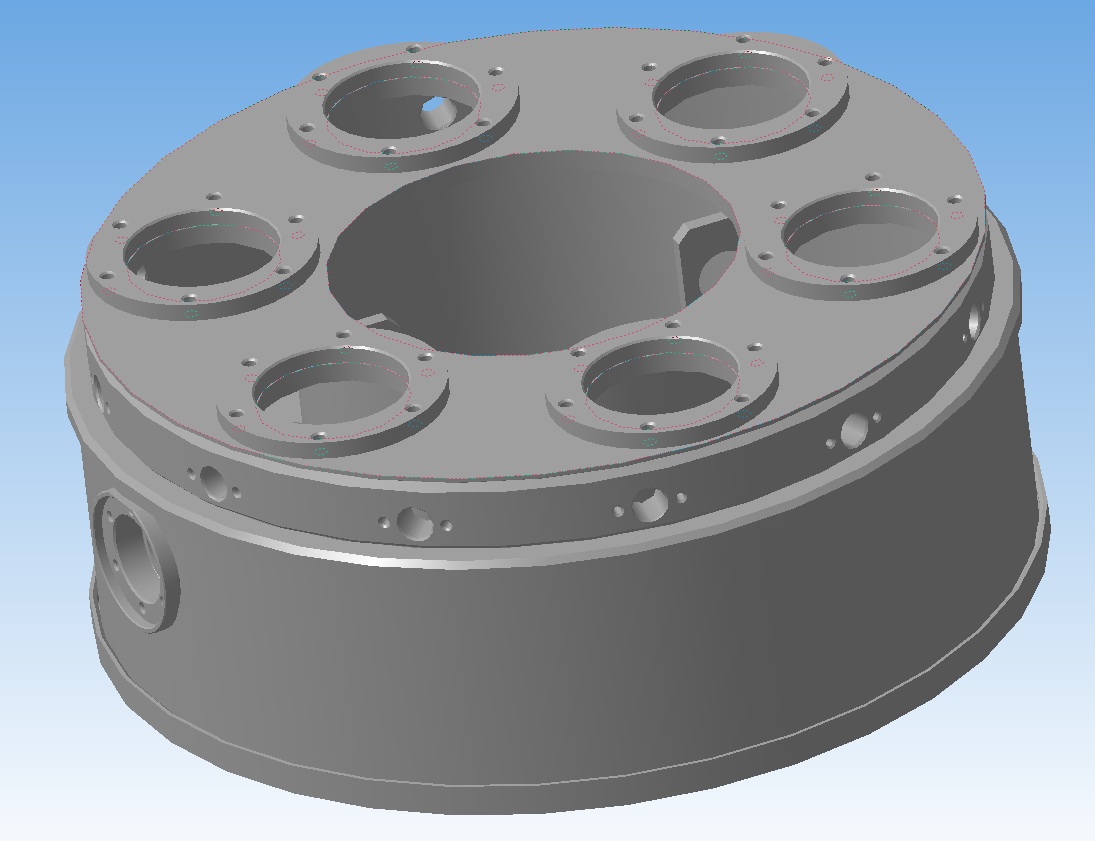

Корпус от ВРС-1,5.

Данный корпус является основой резервуара ВРС-1,5 который используется для накапливания жидкостей пищевого характера. Является деталью узла машины для розлива разного рода напитков. ВРС-1,5 - машина-наливатель для бутылок объемом от 0,33 л до 2 л и имеет производительность 1500 бут/час. Состоит из: отражателя, внутренней и наружной стенки, основания, кольца, кольца промежуточного, крышки, смотрового окна, штуцеров, планок, пальцев, фланцев.

Состав: 3D-сборка Язык документа

Софт: КОМПАС-3D 13sp1

Сайт: www

Файлы:
010 - Резервуар.a3d
011 - Основание.m3d
012 - Стенка наружная.m3d
013 - Стенка внутренняя.m3d
014 - Кольцо.m3d
015 - Кольцо промежуточное.m3d
016 - Крышка.m3d
017 - Окно смотровое.m3d
018 - Штуцер.m3d
019 - Планка.m3d
023 - Палец.m3d
036 - Фланец.m3d
102 - Петля.m3d
100СБ - Отражатель.a3d
101 - Отражатель.m3d
