Конкурс асов 3D-моделирования

Разработка автоклава ИПКС 128-500

Могилевский государственный университет продовольствия
Кафедра машин и аппаратов пищевых производств
Курсовой проект по дисциплине «Технологическое оборудование пищевых производств»
На тему«Разработка автоклав ИПКС 128-500»
Могилев 2015

В данном дипломном проекте рассматривается автоклав ИПКС 128-500, предназначенный для уваривания пищевых масс.

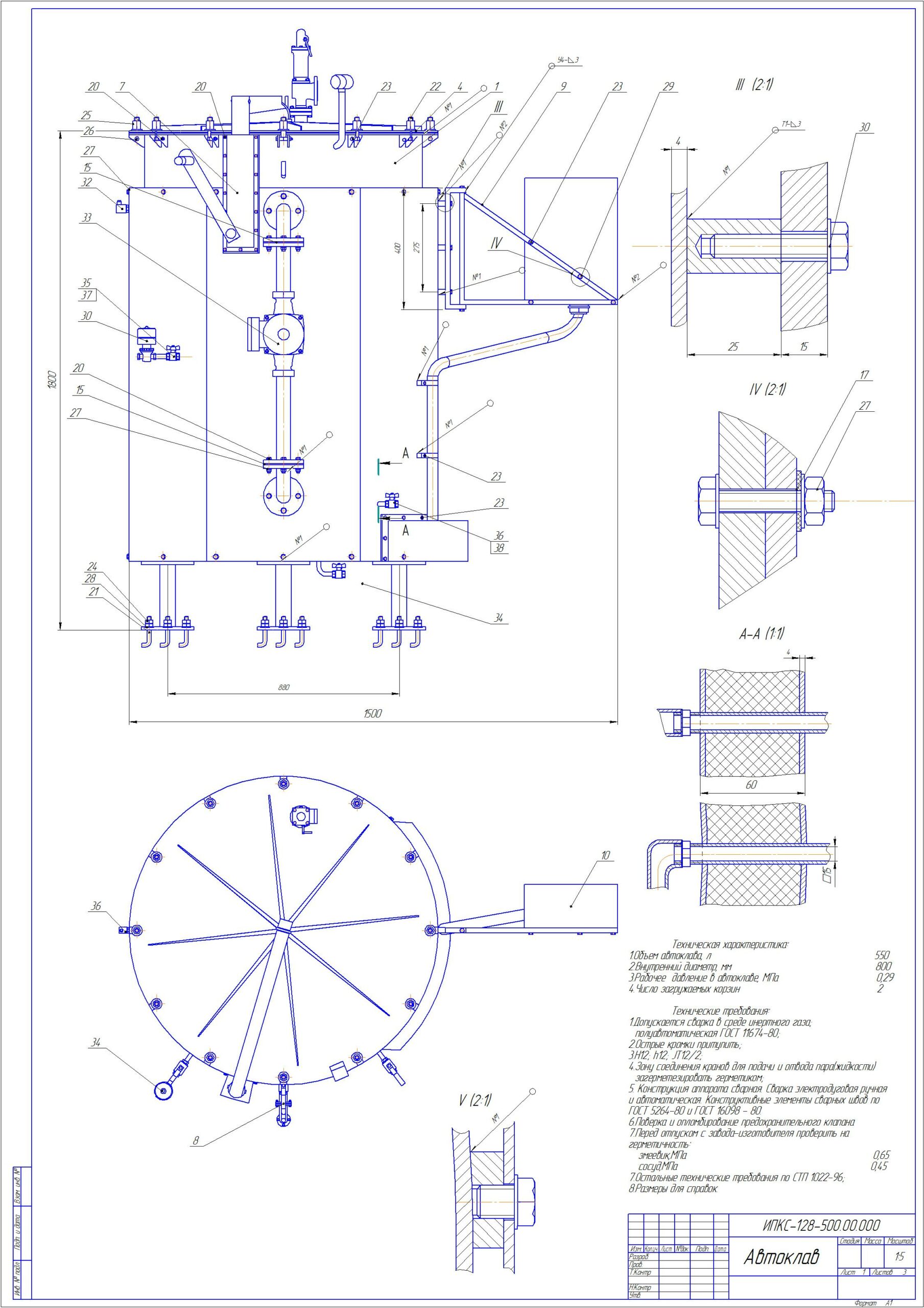

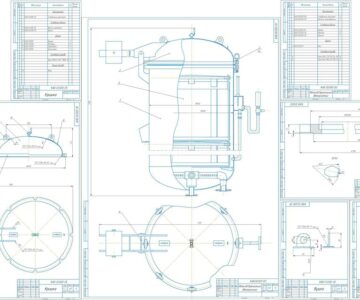

Графическая часть содержит сборочный чертеж автоклава, чертеж варочного сосуда, чертеж арматуры, чертеж крышки, машинно-аппаратную схему уваривания зеленого горошка.
Дипломный проект содержит 10,75 листов формата А1 графической части, 66 страниц пояснительной записки, содержащей 11 рисунков, 15 таблиц и 10 источников
В конструкторской части был разработан автоклав на базе модели ИПКС 128-500
Техническая характеристика:
Температура продукта, °С - 115
Установленная мощность, кВт - 1
Габаритные размеры: 1500х1100х1800
Масса, кг - 600

Состав: Автоклав(СБ), Варочный сосуд (СБ), Крышка (СБ), Кран шаровый (СБ), Клапан предохранительный (СБ), Деталировка( бобышка, кольцо, кронштейн, облицовка 1, облицовка 2, опора, пластина, тэн, устройство переливное, ухо, фланец). Технологическая схема производства зеленого горошка, ПЗ Язык документа

Софт: КОМПАС-3D 14 SP2

Сайт: www

Файлы:

Каталог / Промышленность / Пищевая промышленность (МАПП) / Разработка автоклава ИПКС 128-500

Деталировка/
Деталировка/Кольцо _ ИПКС 128-500.01.012.cdw
Деталировка/Кронштейн _ ИПКС 128-500.08.000.cdw
Деталировка/Облицовка1 _ ИПКС 128-500.02.100.cdw
Деталировка/Облицовка2 _ ИПКС 128-500.02.200.cdw
Деталировка/Опора _ ИПКС 128-500.01.011.cdw
Деталировка/Пластина _ ИПКС 128-500.01.010.cdw
Деталировка/Спецификация/
Деталировка/Спецификация/Бобышка _ ИПКС 128-500.01.002.cdw
Деталировка/Спецификация/Кронштейн _ ИПКС 128-500.08.000.cdw
Деталировка/Спецификация/Облицовка _ ИПКС 128-500.02.100 .cdw
Деталировка/Спецификация/Опора _ ИПКС 128-500.13.000.cdw
Деталировка/ТЭН _ ИПКС 128-500.00.001.cdw
Деталировка/Устройство переливное _ ИПКС 128-500.01.003.cdw
Деталировка/Ухо _ ИПКС 128-500.01.007.cdw
Деталировка/Фланец _ ИПКС 128-500.00.006.cdw
Спецификация/
Спецификация/1 Автоклав ИПКС-128-500.00.000.cdw
Спецификация/Клапан предохранительный _ ИПКС 128-500.11.000.cdw
Спецификация/Корпус _ ИПКС 128-500.00.001.cdw
Спецификация/Корпус _ ИПКС 128-500.00.001.cdw.bak
Спецификация/Крышка _ ИПКС 128-500.04.000.cdw
1Автоклав _ ИПКС-128-500.00.000.cdw
2Варочный сосуд Сборочный чертеж ИПКС 128-500.01.00 СБ.cdw
2Варочный сосуд Сборочный чертеж ИПКС 128-500.01.00 СБ.cdw.bak
3Крышка.cdw
4.1Сборочный чертеж арматуры.cdw
4.2Сборочный чертеж арматуры.cdw
6Машинно-аппаратная схема.cdw
Записка1.docx
