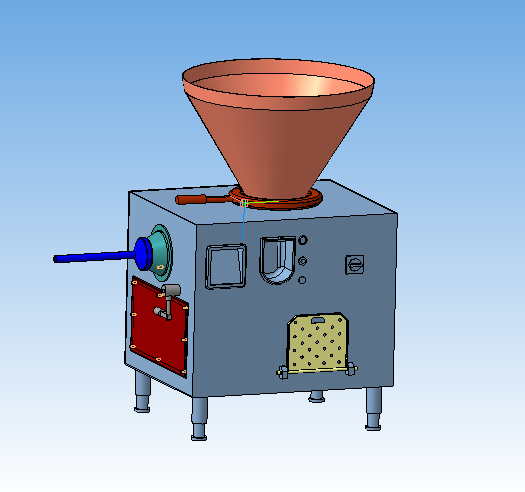

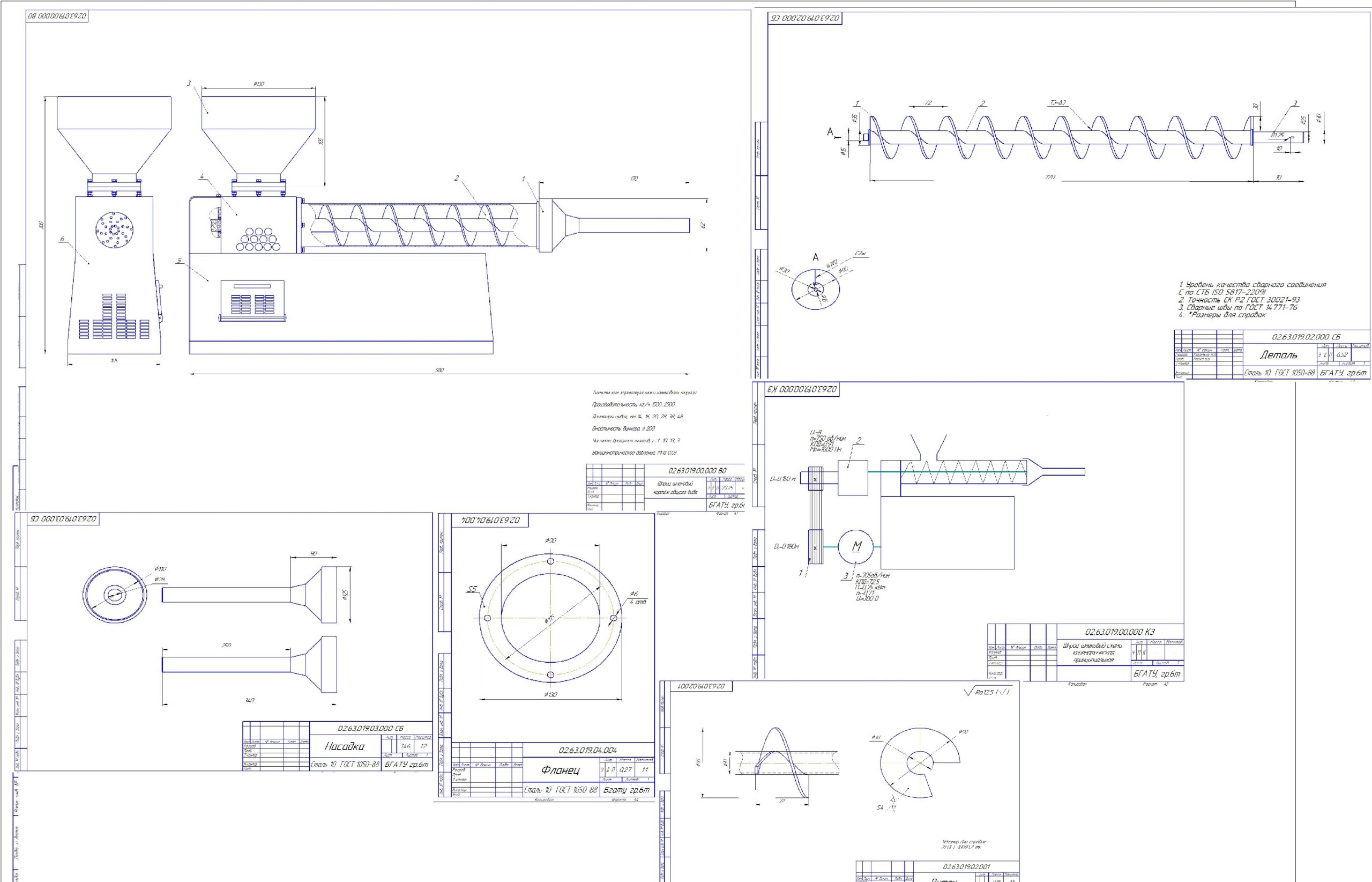

Разработка шнекового шприца 300 кг/ч

Белорусский Государственный Аграрный Технический Университет
Кафедра "ОНИП"
Курсовой проект по дисциплине: «Основы расчёта и конструирования машин и аппаратов»
на тему: «Разработать шнековый шприц»
Минск 2019

Исходные данные: - производительность шнекового устройства П=300 кг/ч;
- диаметр шнека D=90 мм;
- максимальное давление pmax=50 кПа;
- коэффициент внутреннего трения продукта f=0,8;
- плотность продукта ρ=1150 кг/м3.
- количества витков n=10
-отношение диаметров а=3

Содержание

Введение……………………………………………………………………... 4
1 Обоснование темы курсового проекта…………………………………… 5
2 Технологический процесс производства колбас………………………... 8
3 Обзор конструкций шприцов (патентный поиск)……………………….. 17
4 Расчёт и описание конструкторской части………………………………. 28
4.1 Расчёт шнека……………………………………………………….. 28
4.2 Расчёт корпуса машины…………………………………………… 36
4.3 Расчёт привода машины…………………………………………… 37
5 Прочностной компьютерный анализ элементов конструкции…………. 38
Заключение…………………………………………………………………… 40
Список используемых источников…………………………………………. 41

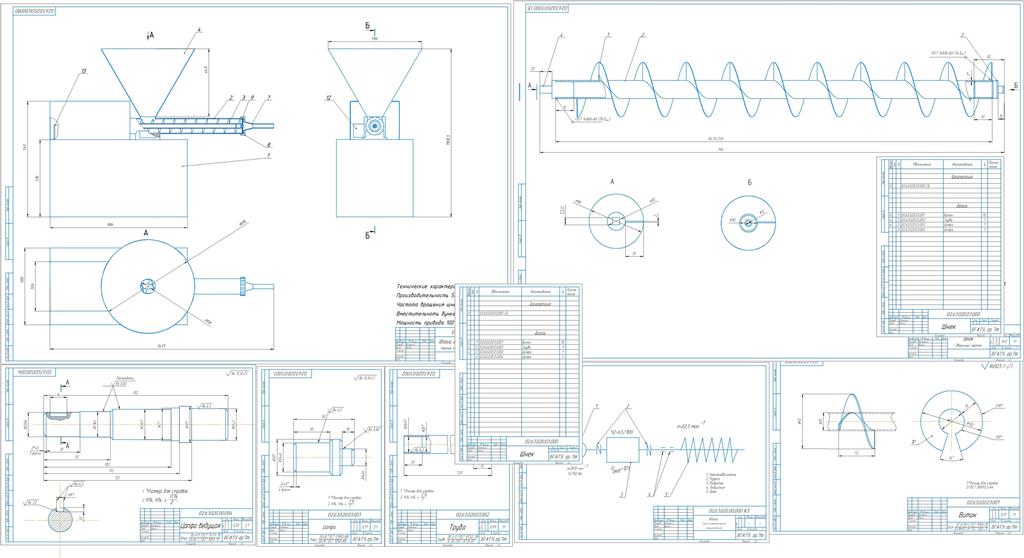

Состав: Кинематическая схема, сборочный чертеж шнека, труба, цапфа, цапфа ведущая, виток,, записка, спецификация, спецификация шнека Язык документа

Софт: КОМПАС-3D 16

Файлы:
Tsapfa (2).cdw
Spetsifikatsia_shneka (4).spw
vitok_isp (3).cdw
Truba_isp (2).cdw
tsapfa_veduschaya (2).cdw
zapiska (3).docx
kinematicheskaya_skhema (3).cdw
Sborochny_shneka_2 (6).cdw
sborochny2 (5).cdw
Spetsifikatsia_glavnaya (4).spw
