Сатураторная установка

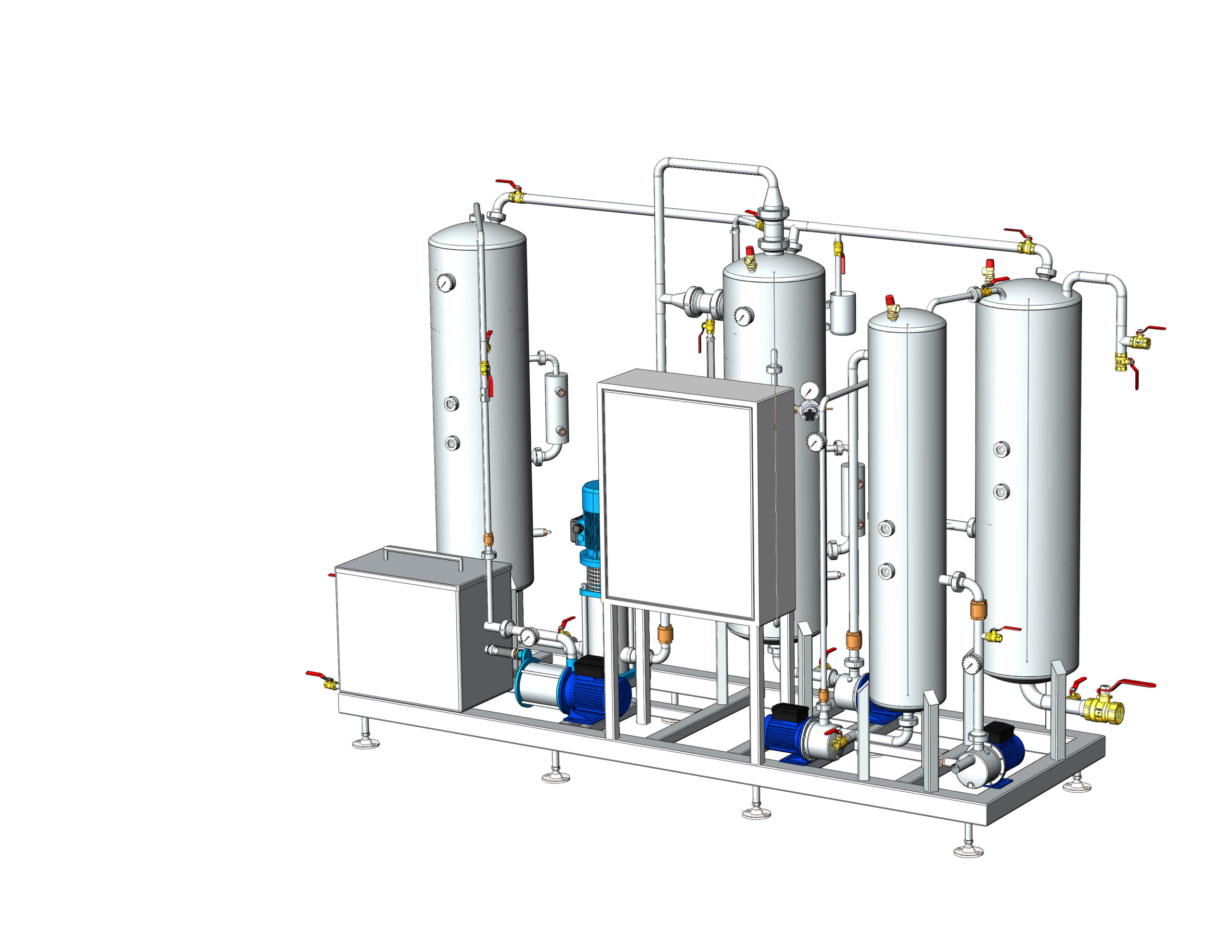

Миксер - сатуратор автоматический.  Сатуратор автоматический предназначен для насыщения двуокисью углерода (СО2), как чистой воды, так и водосодержащих жидкостей не имеющих в своем составе взвешенных частиц, а также смешивания этих жидкостей с купажом в заданных пропорциях для получения различных напитков. Производительность 7000 л/час. Мощность 8 кВт. Напряжение 380В.

Состав: 3D Сборка, ПАСПОРТ И РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Софт: SolidWorks 2018 SP5

Файлы:
Сатураторная установка/
Сатураторная установка/Трубочка 5.SLDPRT
Сатураторная установка/Диоптр DN 20.SLDASM
Сатураторная установка/Обратный клапан DN 32.SLDPRT
Сатураторная установка/Трубочка 6.SLDPRT
Сатураторная установка/Ножка большая металлическая (Б).SLDPRT
Сатураторная установка/Стакан - 1.SLDPRT
Сатураторная установка/ПДУ - Т302 датчик уровня (500).SLDASM
Сатураторная установка/Штуцер 2.SLDPRT
Сатураторная установка/Штуцер конический приварной DN65.SLDPRT
Сатураторная установка/Корпус крана G1(4).sldprt
Сатураторная установка/Круг.SLDPRT
Сатураторная установка/Крышка(К2).SLDPRT
Сатураторная установка/Штуцер резьбовой DN32.SLDPRT
Сатураторная установка/Гайка накидная DN32(К2).SLDPRT
Сатураторная установка/Тройник DN 20.SLDPRT
Сатураторная установка/Трубка 18.SLDPRT
Сатураторная установка/Диоптр DN 20(4).SLDASM
Сатураторная установка/Нога(К2).SLDPRT
Сатураторная установка/Обойма.SLDPRT
Сатураторная установка/Трубочка.SLDPRT
Сатураторная установка/Гайка накидная DN32.SLDPRT
Сатураторная установка/переходник сука.SLDPRT
Сатураторная установка/Футорка 50-32.SLDPRT
Сатураторная установка/Трубка 1.SLDPRT
Сатураторная установка/Профиль 3.SLDPRT
Сатураторная установка/_D090LIC411B5STD__6.sldprt
Сатураторная установка/Бачок под уровень.SLDPRT
Сатураторная установка/СА4К 7000 ОВЕН.doc
Сатураторная установка/Инжектор в сборе.SLDASM
Сатураторная установка/Ось (500).SLDPRT
Сатураторная установка/кран шаровый 2''.SLDASM
Сатураторная установка/кран шаровый 1''''(3).sldasm
Сатураторная установка/OE.SLDPRT
Сатураторная установка/Инжектор в сборе две трубки.SLDASM
Сатураторная установка/Трубка 20.SLDPRT
Сатураторная установка/Штуцер конический приварной DN32(3).SLDPRT
Сатураторная установка/Предохранительный клапан.SLDPRT
Сатураторная установка/Стекло на диоптр(К2).SLDPRT
Сатураторная установка/ручка крана G1.sldprt
Сатураторная установка/Диоптр DN 20(3).SLDASM
Сатураторная установка/Штуцер конический приварной DN65(2т).SLDPRT
Сатураторная установка/ДС. ПВТ М20х1,5.SLDPRT
Сатураторная установка/Патрубок - 1.SLDPRT
Сатураторная установка/Гайка накидная DN65(2т).SLDPRT
Сатураторная установка/Гайка крана G1(4).sldprt
Сатураторная установка/Гайка крана G1(3).sldprt
Сатураторная установка/Отвод DN 50.SLDPRT
Сатураторная установка/Нога.SLDPRT
Сатураторная установка/Колонна 1 в сборе.SLDASM
Сатураторная установка/Насос MXV-B 50-1806.SLDASM
Сатураторная установка/Трубка 2.SLDPRT
Сатураторная установка/M63-без фланца(К2).SLDPRT
Сатураторная установка/Гайка накидная DN65.SLDPRT
Сатураторная установка/Ниппель трубный 1 дюйм(3).SLDPRT
Сатураторная установка/Основание.SLDPRT
Сатураторная установка/Основание насоса.SLDPRT
Сатураторная установка/Профиль 4.SLDPRT
Сатураторная установка/Штуцер конический приварной DN20.SLDPRT
Сатураторная установка/Нога(3).SLDPRT
Сатураторная установка/Гайка крана G1.sldprt
Сатураторная установка/Product1.SLDPRT
Сатураторная установка/Деталь6.SLDPRT
Сатураторная установка/Трубка 16.SLDPRT
Сатураторная установка/Хомут.SLDPRT
Сатураторная установка/Профиль 2.SLDPRT
Сатураторная установка/Отвод DN 32(К2).SLDPRT
Сатураторная установка/Штуцер резьбовой R по DIN 11851 2010 R DN20.SLDPRT
Сатураторная установка/Шланг.SLDPRT
Сатураторная установка/Основание в сборе.SLDASM
Сатураторная установка/Штуцер 3.SLDPRT
Сатураторная установка/Штуцер резьбовой R по DIN 11851 2010 R DN65(2т).SLDPRT
Сатураторная установка/Игольчатый клапан.SLDPRT
Сатураторная установка/Корпус крана G2.sldprt
Сатураторная установка/Трубка 14.SLDPRT
Сатураторная установка/_090LB5_4.sldprt
Сатураторная установка/_D3_14.sldprt
Сатураторная установка/Патрубок.SLDPRT
Сатураторная установка/Обратный клапан DN 15.SLDPRT
Сатураторная установка/Сито(К2).SLDPRT
Сатураторная установка/jetson-1-M.SLDPRT
Сатураторная установка/ДС. ПВТ М20х1,5(К2).SLDPRT
Сатураторная установка/Трубочка(К2).SLDPRT
Сатураторная установка/Гайка накидная DN20 (о.в.)(3).SLDPRT
Сатураторная установка/Труба дырявая.SLDPRT
Сатураторная установка/Трубка 22.SLDPRT
Сатураторная установка/Отвод DN 20.SLDPRT
Сатураторная установка/Бобышка М20х1,5(К2).SLDPRT
Сатураторная установка/Установка Сатуроторная в сборе.SLDASM
Сатураторная установка/Колонна 2 в сборе.SLDASM
Сатураторная установка/Штуцер конический приварной DN32.SLDPRT
Сатураторная установка/Труба 4.SLDPRT
Сатураторная установка/Штуцер резьбовой R по DIN 11851 2010 R DN20(4).SLDPRT
Сатураторная установка/Обойма(2т).SLDPRT
Сатураторная установка/Трубка 7.SLDPRT
Сатураторная установка/SPERONI RSM 5.SLDPRT
Сатураторная установка/Сито.SLDPRT
Сатураторная установка/Штуцер(2т).SLDPRT
Сатураторная установка/ручка крана G2.sldprt
Сатураторная установка/_090LA001D4_12.sldprt
Сатураторная установка/Трубка 4.SLDPRT
Сатураторная установка/футорка 65-32.SLDPRT
Сатураторная установка/Гайка накидная DN20 (о.в.)(4).SLDPRT
Сатураторная установка/Трубка 12.SLDPRT
Сатураторная установка/Колонна 4 в сборе.SLDASM
Сатураторная установка/Планка(К2).SLDPRT
Сатураторная установка/Колонна 3 в сборе.SLDASM
Сатураторная установка/Гайка накидная DN20 (о.в.).SLDPRT
Сатураторная установка/Трубка 25.SLDPRT
Сатураторная установка/Крышка квадратная.SLDPRT
Сатураторная установка/Планка.SLDPRT
Сатураторная установка/Обечайка(3).SLDPRT
Сатураторная установка/Обечайка(4).SLDPRT
Сатураторная установка/Трубка 10.SLDPRT
Сатураторная установка/Стекло на диоптр.SLDPRT
Сатураторная установка/Обечайка.SLDPRT
Сатураторная установка/Штуцер резьбовой R по DIN 11851 2010 R DN20(3).SLDPRT
Сатураторная установка/Трубка 13.SLDPRT
Сатураторная установка/Трубочка 8.SLDPRT
Сатураторная установка/_D090LB5200_2.sldprt
Сатураторная установка/Трубка 5.SLDPRT
Сатураторная установка/Ниппель трубный 1 дюйм(4).SLDPRT
Сатураторная установка/Футорка 32-20.SLDPRT
Сатураторная установка/ручка крана G1(4).sldprt
Сатураторная установка/Трубка 19.SLDPRT
Сатураторная установка/Штуцер.SLDPRT
Сатураторная установка/Корпус крана G1(3).sldprt
Сатураторная установка/Обечайка(К2).SLDPRT
Сатураторная установка/кран шаровый 1''''(4).sldasm
Сатураторная установка/Петелька под стаканчег.SLDPRT
Сатураторная установка/Труба 1.SLDPRT
Сатураторная установка/Установка Сатуроторная в сборе.JPG
Сатураторная установка/Трубочка 1(3).SLDPRT
Сатураторная установка/Профиль 1.SLDPRT
Сатураторная установка/Ниппель трубный 1 дюйм.SLDPRT
Сатураторная установка/Штуцер резьбовой R по DIN 11851 2010 R DN65.SLDPRT
Сатураторная установка/ручка крана G1(3).sldprt
Сатураторная установка/Трубка 21.SLDPRT
Сатураторная установка/кран шаровый 1''''.sldasm
Сатураторная установка/Поплавок (500).SLDPRT
Сатураторная установка/Крышка.SLDPRT
Сатураторная установка/D090LIC411B520024X50NO____A001_STD1.sldasm
Сатураторная установка/Штуцер 1.SLDPRT
Сатураторная установка/Отвод DN 50(3).SLDPRT
Сатураторная установка/Патрубок(2т).SLDPRT
Сатураторная установка/Кран шаровый G 1.2.SLDPRT
Сатураторная установка/Трубка 24.SLDPRT
Сатураторная установка/Трубка 9.SLDPRT
Сатураторная установка/Шланг 1.SLDPRT
Сатураторная установка/_090L31____10.sldprt
Сатураторная установка/Т-деталь DN 32.SLDPRT
Сатураторная установка/Ниппель трубный 2 дюйм(3).SLDPRT
Сатураторная установка/Стекло на диоптр(4).SLDPRT
Сатураторная установка/Корпус крана G1.sldprt
Сатураторная установка/Штуцер резьбовой DN32(3).SLDPRT
Сатураторная установка/Стекло на диоптр(3).SLDPRT
Сатураторная установка/Бачек квадратный.SLDPRT
Сатураторная установка/Труба 3.SLDPRT
Сатураторная установка/Стаканчег.SLDPRT
Сатураторная установка/Штуцер резьбовой R по DIN 11851 2010 R DN20(К2).SLDPRT
Сатураторная установка/Клапан в сборе.SLDASM
Сатураторная установка/Патрубок - 3.SLDPRT
Сатураторная установка/Трубка 11.SLDPRT
Сатураторная установка/Штуцер конический приварной DN32(К2).SLDPRT
Сатураторная установка/Бобышка М20х1,5.SLDPRT
Сатураторная установка/Отвод DN 32(3).SLDPRT
Сатураторная установка/Отвод DN 20(К2).SLDPRT
Сатураторная установка/Ниппель трубный 2 дюйм.SLDPRT
Сатураторная установка/Нога(4).SLDPRT
Сатураторная установка/Трубка 15.SLDPRT
Сатураторная установка/Гайка крана G2.sldprt
Сатураторная установка/Трубка 17.SLDPRT
Сатураторная установка/Клапан 122-12 УХЛ 4.SLDPRT
Сатураторная установка/Трубочка 7.SLDPRT
Сатураторная установка/Крышка(4).SLDPRT
Сатураторная установка/Труба(2т).SLDPRT
Сатураторная установка/Крышка(3).SLDPRT
Сатураторная установка/Трубка 27.SLDPRT
Сатураторная установка/Гайка накидная DN32(3).SLDPRT
Сатураторная установка/футорка 65-32(2т).SLDPRT
Сатураторная установка/Трубка 3.SLDPRT
Сатураторная установка/Штуцер резьбовой DN32(К2).SLDPRT
Сатураторная установка/Трубочка 3.SLDPRT
Сатураторная установка/Трубка 26.SLDPRT
Сатураторная установка/Трубочка 4.SLDPRT
Сатураторная установка/Труба 2.SLDPRT
Сатураторная установка/M63-без фланца.SLDPRT
Сатураторная установка/Стакан.SLDPRT
Сатураторная установка/Кусок щланга.SLDPRT
Сатураторная установка/Хомуут.SLDPRT
Сатураторная установка/Трубка 6.SLDPRT
Сатураторная установка/Штуцер конический приварной DN20(К2).SLDPRT
Сатураторная установка/M63.SLDPRT
Сатураторная установка/Штучка (500).SLDPRT
Сатураторная установка/Трубочка 1.SLDPRT
Сатураторная установка/Трубочка 2.SLDPRT
Сатураторная установка/Диоптр DN 20(К2).SLDASM
Сатураторная установка/Щтуцер.SLDPRT
Сатураторная установка/Гайка накидная DN20 (о.в.)(К2).SLDPRT
Сатураторная установка/Конус.SLDPRT
Сатураторная установка/Труба.SLDPRT
Сатураторная установка/Трубка 8.SLDPRT
Сатураторная установка/Отвод DN 32.SLDPRT
Сатураторная установка/Трубка 23.SLDPRT
Сатураторная установка/Патрубок - 2.SLDPRT
Сатураторная установка/Патрубок 4.SLDPRT
Сатураторная установка/Бачок под уровень(К2).SLDPRT
Сатураторная установка/ниппель трубный DN 2дюйма.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

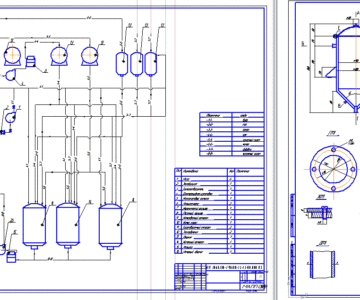

Технология производства безалкогольных газированных напитков
Рейтинг: 100
Софт: Компас-3D 13 sp2
Состав: Технологическая схема , Теплоо
0
21
1083
19572
Технология производства безалкогольных газированных напитков
Организация перевозки газированных напитков
Рейтинг: 50
Софт: КОМПАС-3D 14
Состав: Эпюры грузопотока (ЭГ), прилож
0
4
1
192
Организация перевозки газированных напитков

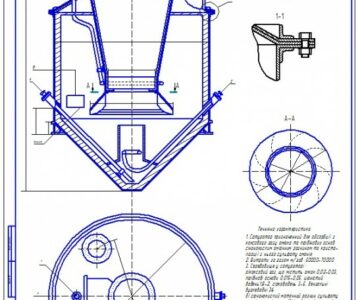

Сатуратор
