Шнековый сепаратор 2000х600х1300 мм ~ (ДхШхВ)

240

1 000

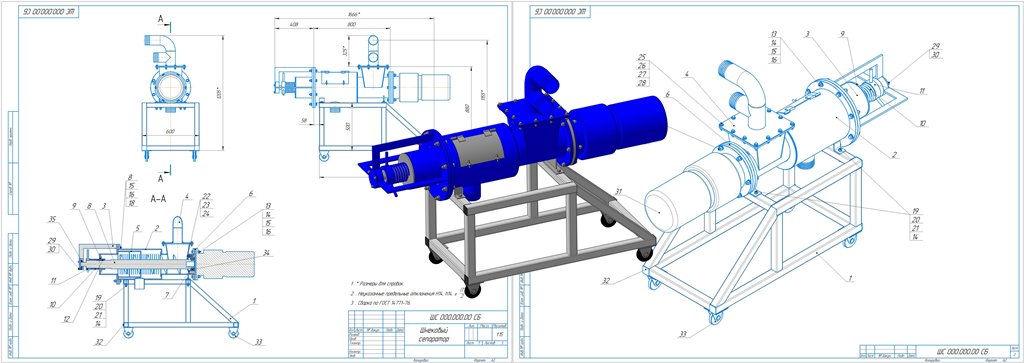

3D модель Шнековый сепаратор 2000х600х1300 мм ~ (ДхШхВ)

Шнековый сепаратор предназначен для переработки различного органического сырья и отходов: помет и другие отходы животноводческих комплексов, пивная дробина, отходы фруктов.

Сепаратор имеет высокую производительность и перерабатывает до 40 м3 сырья в час. Шнековый сепаратор эффективно удаляет влагу, поэтому в результате Вы получаете продукт с влажностью не более 30%, готовый к использованию в нескольких вариантах:
как корм для животных;
как удобрение;
как сырье для пищевой промышленности;
как топливо.

Габариты: 600 х 1700 мм
Диаметр шнека: 197 мм
Рабочая длина шнека: 1190 мм
Производительность до 40 м3 сырья в час
Мощность 5,5 кВт 380В
Механизм управления-автоматизированный
Монтаж сепаратора-Мобильно/стационарно

винтовые конвейеры сепаратор шнековый

Автор

Раиль Инженер

Дата

20.12.2023

Язык

Русский

Состав

3D Сборка, модели с историей построения, деталировка, чертежи PDF, спецификации, файлы на лазер

Софт

КОМПАС-3D 16 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - ШС 500.000.04 Кольцо сито (S=2 мм-21шт.).dxf
- - ШС 500.000.01 Кольцо сито (S=4 мм-1шт.).dxf
- - ШС 200.200.03 Пластина (S=5 мм-2шт.).dxf
  - ШС 200.200.04 Пластина (S=5 мм-2шт.).dxf
  - ШС 400.000.01 Пластина 327х315 (S=5 мм-1шт.).dxf
  - ШС 500.000.02 Кольцо сито (S=5 мм-3шт.).dxf
- - ШС 100.200.01 Пластина (S=6 мм-1 шт.).dxf
  - ШС 100.200.02 Пластина (S=6 мм-1 шт.).dxf
- - ШС 200.200.02 Пластина 327х315 (S=8 мм-1шт.).dxf
- - ШС 300.000.01 Опора (S=10 мм-3шт.).dxf
  - ШС 500.000.03 Опора сито (S=10 мм-4шт.).dxf
- Верхний подвод.a3d
- Вспомогательный корпус.a3d
- Втулка.m3d
- Гайка.m3d
- Гайка барашек.m3d
- Главный корпус.a3d
- Ерш.m3d
- Заглушка пластиковая.m3d
- Задняя крышка.a3d
- Каркас 1200х600х500 - копия.a3d
- Каркас 1200х600х500.a3d
- Колесо обрезиненное.m3d
- Кольцо1.m3d
- Кольцо сетки - копия.m3d
- Кольцо сетки.m3d
- Корпус в сборе.a3d
- Крышка.a3d
- Крышка.m3d
- Крышка верхняя.a3d
- Крышка корпуса.m3d
- Мотор-редуктор R87U.m3d
- Опора.a3d
- Опора сетки.m3d
- Переходник.m3d
- Петля.m3d
- Петля2.m3d
- Пластина.m3d
- Пластина 2.m3d
- Пластина3.m3d
- Пластина4.m3d
- Пластина5.m3d
- Пластина 320.m3d
- Пластина 327х315 - копия.m3d
- Пластина 327х315.m3d
- Пластина загрузки.m3d
- Пластина загрузки2.m3d
- Подшипник роликовый - копия.m3d
- Подшипник роликовый.m3d
- Пружина.m3d
- Сепаратор в сборе.a3d
- Сетка.a3d
- Труба 216х6 L=350.m3d
- Труба 218х7 L=183.m3d
- Труба 320х2 L=620.m3d
- Труба вертикальная 50х50х3 L=400.m3d
- Труба поперечная 50х50х3 L=500.m3d
- Труба продольная 50х50х3 L=665.m3d
- Труба продольная 50х50х3 L=700.m3d
- Труба продольная 50х50х3 L=1200.m3d
- Уголок.m3d
- Фланец.m3d
- Фланец 330.m3d
- Фланец 330х17.m3d
- Фланец 420 - копия.m3d
- Фланец 420.m3d
- Шнек2.m3d
- Шпилька М10.m3d
- Шпонка.m3d
- труба 90.m3d
- труба 90_2.m3d
- труба 90_3.m3d
- - ШС 100.000.00 СБ Рама сепаратора.pdf
  - ШС 100.000.01 Уголок 50х50х5.pdf
  - ШС 100.100.00 СБ Каркас сепаратора.pdf
  - ШС 100.100.01 Труба вертикальная 50х50х5 L=400.pdf
  - ШС 100.100.02 Труба поперечная 50х50х5 L=500.pdf
  - ШС 100.100.03 Труба продольная 50х50х5 L=1200.pdf
  - ШС 100.100.04 Труба продольная 50х50х5 L=672.pdf
  - ШС 100.100.05 Труба продольная 50х50х5 L=700.pdf
  - ШС 100.200.00 СБ Опора корпуса сепаратора.pdf
- - ШС 200.000.00 СБ Корпус сепаратора.pdf
  - ШС 200.000.01 Фланец D=420.pdf
  - ШС 200.000.02 Фланец D=330.pdf
  - ШС 200.100.00 СБ Главный корпус.pdf
  - ШС 200.100.01 Труба 320х8 L=454.pdf
  - ШС 200.100.02 Фланец.pdf
  - ШС 200.100.03 Крышка корпуса.pdf
  - ШС 200.100.04 Пластина.pdf
  - ШС 200.100.05 Пластина.pdf
  - ШС 200.100.06 Втулка.pdf
  - ШС 200.100.07 Втулка.pdf
  - ШС 200.100.08 Патрубок.pdf
  - ШС 200.200.00 СБ Вспомогательный корпус.pdf
  - ШС 200.200.01 Труба 216х6 L=350.pdf
  - ШС 200.200.02 Пластина 327х315.pdf
  - ШС 200.200.03 Пластина.pdf
  - ШС 200.200.04 Пластина.pdf
- - ШС 300.000.00 СБ Камера прессования.pdf
  - ШС 300.000.01 Опора.pdf
  - ШС 300.000.02 Втулка камеры.pdf
  - ШС 300.000.03 Крышка.pdf
  - ШС 300.100.00 СБ Камера.pdf
  - ШС 300.100.01 Фланец.pdf
  - ШС 300.100.02 Труба 218х7 L=183.pdf
- - ШС 400.000.00 СБ Фланец с патрубками.pdf
  - ШС 400.000.01 Пластина 327х315.pdf
  - ШС 400.100.00 СБ Верхний патрубок.pdf
- - ШС 500.000.00 СБ Шпальтовое сито.pdf
  - ШС 500.000.01 Кольцо сито.pdf
  - ШС 500.000.02 Кольцо сито.pdf
  - ШС 500.000.03 Опора сито.pdf
  - ШС 500.000.04 Кольцо сито.pdf
- ШС 000.000.00 СБ Шнековый сепаратор.pdf
- ШС 000.000.01 Переходник фланцевый.pdf
- ШС 000.000.02 Фланец переходника.pdf
- ШС 000.000.03 Шнек.pdf
- ШС 000.000.04 Переходник конусный.pdf
- ШС 000.000.05 Пружина.pdf
- ШС 000.000.06 СБ Гайка узла выгрузки.pdf
- ШС 000.000.07 Шпонка.pdf
- - ШС 100.000.00 СБ Рама сепаратора.cdw
  - ШС 100.000.01 Уголок 50х50х5.cdw
  - ШС 100.100.00 СБ Каркас сепаратора.cdw
  - ШС 100.100.01 Труба вертикальная 50х50х5 L=400.cdw
  - ШС 100.100.02 Труба поперечная 50х50х5 L=500.cdw
  - ШС 100.100.03 Труба продольная 50х50х5 L=1200.cdw
  - ШС 100.100.04 Труба продольная 50х50х5 L=672.cdw
  - ШС 100.100.05 Труба продольная 50х50х5 L=700.cdw
  - ШС 100.200.00 СБ Опора корпуса сепаратора.cdw
- - ШС 200.000.00 СБ Корпус сепаратора.cdw
  - ШС 200.000.01 Фланец D=420.cdw
  - ШС 200.000.02 Фланец D=330.cdw
  - ШС 200.100.00 СБ Главный корпус.cdw
  - ШС 200.100.01 Труба 320х8 L=454.cdw
  - ШС 200.100.02 Фланец.cdw
  - ШС 200.100.03 Крышка корпуса.cdw
  - ШС 200.100.04 Пластина.cdw
  - ШС 200.100.05 Пластина.cdw
  - ШС 200.100.06 Втулка.cdw
  - ШС 200.100.07 Втулка.cdw
  - ШС 200.100.08 Патрубок.cdw
  - ШС 200.200.00 СБ Вспомогательный корпус.cdw
  - ШС 200.200.01 Труба 216х6 L=350.cdw
  - ШС 200.200.02 Пластина 327х315.cdw
  - ШС 200.200.03 Пластина.cdw
  - ШС 200.200.04 Пластина.cdw
- - ШС 300.000.00 СБ Камера прессования.cdw
  - ШС 300.000.01 Опора.cdw
  - ШС 300.000.02 Втулка камеры.cdw
  - ШС 300.000.03 Крышка.cdw
  - ШС 300.100.00 СБ Камера.cdw
  - ШС 300.100.01 Фланец.cdw
  - ШС 300.100.02 Труба 218х7 L=183.cdw
- - ШС 400.000.00 СБ Фланец с патрубками.cdw
  - ШС 400.000.01 Пластина 327х315.cdw
  - ШС 400.100.00 СБ Верхний патрубок.cdw
- - ШС 500.000.00 СБ Шпальтовое сито.cdw
  - ШС 500.000.01 Кольцо сито.cdw
  - ШС 500.000.02 Кольцо сито.cdw
  - ШС 500.000.03 Опора сито.cdw
  - ШС 500.000.04 Кольцо сито.cdw
- Сортамент по металлу на Шнековый сепаратор.frw
- ШС 000.000.00 СБ Шнековый сепаратор.cdw
- ШС 000.000.01 Переходник фланцевый.cdw
- ШС 000.000.02 Фланец переходника.cdw
- ШС 000.000.03 Шнек.cdw
- ШС 000.000.04 Переходник конусный.cdw
- ШС 000.000.05 Пружина.cdw
- ШС 000.000.06 СБ Гайка узла выгрузки.cdw
- ШС 000.000.07 Шпонка.cdw
