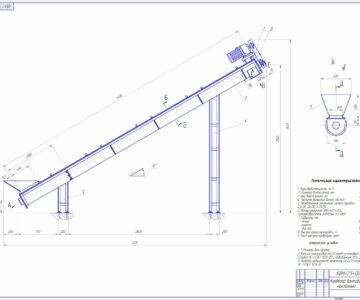

Винтовой (шнековый) конвейер для сыпучих материалов типа костры от переработки льна.

Винтовой (шнековый) конвейер общей длинной 12 м был спроектирован для льно-перерабатывающего предприятия, где он устанавливается своей бункерной частью внутри складского помещения шириной 6 м и остальной частью около 6 м выходит в наружу (на улицу) и предназначен для приёма костры из циклона (установленного на кровле) и транспортирования её на улицу или сброса костры через бункер вниз внутри помещения когда конвейер не работает. Привод (мотор-редуктор) устанавливается снаружи в соответствии с требованиями пожарной безопасности. Габариты 13500х700х700 мм. Рабочая часть - шнек длиной 10 м, диаметр оси 219 мм, диаметр шнека 380 мм. Консольная часть конвейера на монтаже дополнительно крепится к зданию тросовыми растяжками!

Состав: 3D Модели, Сборки, Детали в SW. Чертежи в КОМПАС-3D Язык документа

Софт: SolidWorks 2017 SP0

Файлы:
Винтовой (шнековый) конвейер/
Винтовой (шнековый) конвейер/Перо шнека.cdw
Винтовой (шнековый) конвейер/Бункер.frw
Винтовой (шнековый) конвейер/Пластина наружная цепи 2ВР 19.05.frw
Винтовой (шнековый) конвейер/Стены.SLDPRT
Винтовой (шнековый) конвейер/Винтовой конвейер.SLDASM
Винтовой (шнековый) конвейер/Бункер. Сборочный чертёж. _ ШК-12-03.00.000 СБ.cdw
Винтовой (шнековый) конвейер/Шнек.frw
Винтовой (шнековый) конвейер/Заслонка роликовая. Сборочный чертёж. _ ШК-12-04.00.000 СБ Вар 2.cdw
Винтовой (шнековый) конвейер/Направляющая левая. Сборочный чертёж. _ ШК-12-04.01.000 СБ.cdw
Винтовой (шнековый) конвейер/Стенка бункера 3.SLDPRT
Винтовой (шнековый) конвейер/Винтовой-шнековый конвейер.JPG
Винтовой (шнековый) конвейер/Опора вала шнека. Спецификация. _ ШК-12-02.01.000.cdw
Винтовой (шнековый) конвейер/Сектор винта.SLDPRT
Винтовой (шнековый) конвейер/Задвижка.SLDASM
Винтовой (шнековый) конвейер/Каркас конвейера. Спецификация. _ ШК-12-01.00.000.cdw
Винтовой (шнековый) конвейер/Вал. _ШК-12-06.00.002.cdw
Винтовой (шнековый) конвейер/Уголок _ШК-12-07.00.003.cdw
Винтовой (шнековый) конвейер/Труба прямоугольная 40х20х2 L=11500 ГОСТ 8645-68.SLDPRT
Винтовой (шнековый) конвейер/Стенка конвейера.SLDPRT
Винтовой (шнековый) конвейер/Шнек. Сборочный чертёж _ ШК-12-02.00.000 СБ.cdw
Винтовой (шнековый) конвейер/Обечайка. Сборочный чертёж. _ ШК-12-01.01.000 СБ.cdw
Винтовой (шнековый) конвейер/Фиксатор _ ШК-12-04.00.001.cdw
Винтовой (шнековый) конвейер/Напрвляющая правая нижняя- Уголок 50х5 L=750 ГОСТ 8509-93.SLDPRT
Винтовой (шнековый) конвейер/Шнековый конвейер. Сборочный чертёж. _ШК-12-00.00.000.cdw
Винтовой (шнековый) конвейер/Пластина_ ШК-12-М-00.00.003.frw
Винтовой (шнековый) конвейер/Сектор винта вар1.SLDDRW
Винтовой (шнековый) конвейер/Опора подшипниковая глухая.SLDPRT
Винтовой (шнековый) конвейер/Звёздочка - полумуфта. Спецификация. ШК-12-08.01.000.cdw
Винтовой (шнековый) конвейер/Обечайка короба.DWG
Винтовой (шнековый) конвейер/Каркас винтового конвейера.frw
Винтовой (шнековый) конвейер/Стенка конвейера.SLDDRW
Винтовой (шнековый) конвейер/Труба_ ШК-12-01.00.004.cdw
Винтовой (шнековый) конвейер/Труба прямоугольная 60х30х2,5 ГОСТ 8645-68.SLDPRT
Винтовой (шнековый) конвейер/Вал шнека 2.SLDPRT
Винтовой (шнековый) конвейер/Ручка задвижки - Труба вгп ДУ20 26,8х2,8.SLDPRT
Винтовой (шнековый) конвейер/Обечайка _ ШК-12-01.01.001.cdw
Винтовой (шнековый) конвейер/Крышка бункера_ ШК-12-М-00.00.004.cdw
Винтовой (шнековый) конвейер/Ступица_ ШК-12-08.01.002.cdw
Винтовой (шнековый) конвейер/Напрвляющая левая нижняя- Уголок 50х5 L=750 ГОСТ 8509-93.SLDDRW
Винтовой (шнековый) конвейер/Обечайка короба.SLDDRW
Винтовой (шнековый) конвейер/Стенка _ ШК-12-01.00.001.cdw
Винтовой (шнековый) конвейер/Опора подшипниковая.SLDPRT
Винтовой (шнековый) конвейер/Ребро_ ШК-12-01.01.002.cdw
Винтовой (шнековый) конвейер/Бункер.DWG
Винтовой (шнековый) конвейер/Звено внутреннее цепи 2ВР 19.05.frw
Винтовой (шнековый) конвейер/Обечайка _ШК-12-07.01.001.cdw
Винтовой (шнековый) конвейер/Колесо зубчатое _Полумуфта_ Эскиз_ ШК-12-08.00.001.cdw
Винтовой (шнековый) конвейер/Труба прямоугольная 40х20х2 L=540 ГОСТ 8645-68.SLDPRT
Винтовой (шнековый) конвейер/Труба прямоугольная 60х40х3,5 L=11500 ГОСТ 8645-68.SLDPRT
Винтовой (шнековый) конвейер/Ребро -вставка_ ШК-12-05.00.001а.dxf
Винтовой (шнековый) конвейер/Крышка бункера_ ШК-12-М-00.00.004.frw
Винтовой (шнековый) конвейер/Швеллер гнутый - подкос.SLDPRT
Винтовой (шнековый) конвейер/Вал соеденительный. Спецификация. ШК-12-06.00.000.cdw
Винтовой (шнековый) конвейер/Обечайка кожуха.SLDPRT
Винтовой (шнековый) конвейер/Обечайка нижняя.DWG
Винтовой (шнековый) конвейер/Ребро - Уголок 50х5 L=1230 ГОСТ 8509-93.SLDPRT
Винтовой (шнековый) конвейер/Ролик _ ШК-12-04.00.004.cdw
Винтовой (шнековый) конвейер/Обечайка нижняя.SLDASM
Винтовой (шнековый) конвейер/Фиксатор.SLDPRT
Винтовой (шнековый) конвейер/Пластина_ ШК-12-М-00.00.003.cdw
Винтовой (шнековый) конвейер/Сектор винта.frw
Винтовой (шнековый) конвейер/Заслонка.frw
Винтовой (шнековый) конвейер/Колесо зубчатое _Полумуфта_ ШК-12-08.00.001.cdw
Винтовой (шнековый) конвейер/Вал соеденительный. Сборочный чертёж. _ШК-12-06.00.000 СБ.cdw
Винтовой (шнековый) конвейер/Каркас винтового конвейера Вар_2.SLDASM
Винтовой (шнековый) конвейер/Швеллер гнутый - стойка.SLDPRT
Винтовой (шнековый) конвейер/Заслонка.SLDDRW
Винтовой (шнековый) конвейер/Сектор винта.SLDDRW
Винтовой (шнековый) конвейер/Шнековый конвейер. Спецификация..cdw
Винтовой (шнековый) конвейер/Фланец внутренний.SLDPRT
Винтовой (шнековый) конвейер/Ребро-вставка.SLDPRT
Винтовой (шнековый) конвейер/Стенка бункера 2.SLDDRW
Винтовой (шнековый) конвейер/Обечайка кожуха.DWG
Винтовой (шнековый) конвейер/Направляющая левая. Спецификация. _ШК-12-04.01.000.cdw
Винтовой (шнековый) конвейер/Заслонка. Сборочный чертёж. _ ШК-12-04.03.000 СБ.cdw
Винтовой (шнековый) конвейер/Звёздочка-Полумуфта_ ШК-12-08.00.001.cdw
Винтовой (шнековый) конвейер/Каркас конвейера. Сборочный чертёж. _ ШК-12-01.00.000 СБ.cdw
Винтовой (шнековый) конвейер/Стенка _ШК-12-07.01.002.cdw
Винтовой (шнековый) конвейер/Звёздочка 2.frw
Винтовой (шнековый) конвейер/Обечайка нижняя.SLDDRW
Винтовой (шнековый) конвейер/Напрвляющая левая нижняя- Уголок 50х5 L=750 ГОСТ 8509-93.SLDPRT
Винтовой (шнековый) конвейер/Ребро.SLDPRT
Винтовой (шнековый) конвейер/Перо шнека.frw
Винтовой (шнековый) конвейер/Труба прямоугольная 60х30х2,5 L=540 ГОСТ 8645-68.SLDPRT
Винтовой (шнековый) конвейер/Труба прямоугольная 60х40х3,5 L=5000 ГОСТ 8645-68.SLDPRT
Винтовой (шнековый) конвейер/Крышка секции.SLDPRT
Винтовой (шнековый) конвейер/Втулка_ ШК-12-08.01.001.cdw
Винтовой (шнековый) конвейер/Труба прямоугольная 40х20х2 L=460 ГОСТ 8645-68.SLDPRT
Винтовой (шнековый) конвейер/Заслонка роликовая. Спецификация. _ШК-12-04.00.000.cdw
Винтовой (шнековый) конвейер/Стенка боковая. _ ШК-12-03.00.001.cdw
Винтовой (шнековый) конвейер/Каркас винтового конвейера.DWG
Винтовой (шнековый) конвейер/Труба 108х3.5 L=340.SLDPRT
Винтовой (шнековый) конвейер/Обечайка кожуха малая.SLDPRT
Винтовой (шнековый) конвейер/Фланец тоцевой _ ШК-12-02.01.001.cdw
Винтовой (шнековый) конвейер/Звёздочка-Полумуфта_Сборочный чертёж_ ШК-12-08.01.000 СБ.cdw
Винтовой (шнековый) конвейер/Ролик.SLDPRT
Винтовой (шнековый) конвейер/Гайка М10.SLDPRT
Винтовой (шнековый) конвейер/Стенка передняя. _ ШК-12-03.00.002.cdw
Винтовой (шнековый) конвейер/Обечайка короба.frw
Винтовой (шнековый) конвейер/Клин.SLDPRT
Винтовой (шнековый) конвейер/Болт _ ШК-12-04.00.003.cdw
Винтовой (шнековый) конвейер/Крышка-обечайка. Сборочный чертёж. _ ШК-12-05.00.000 СБ.cdw
Винтовой (шнековый) конвейер/Каркас винтового конвейера Вар_2.SLDDRW
Винтовой (шнековый) конвейер/Обечайка.SLDPRT
Винтовой (шнековый) конвейер/Секция короба2.SLDASM
Винтовой (шнековый) конвейер/Труба 219х7.SLDPRT
Винтовой (шнековый) конвейер/Сектор винта вар1.DWG
Винтовой (шнековый) конвейер/Втулка.SLDPRT
Винтовой (шнековый) конвейер/Шнековый конвейер.cdw
Винтовой (шнековый) конвейер/Крышка кожуха.SLDASM
Винтовой (шнековый) конвейер/Обечайка кожуха.frw
Винтовой (шнековый) конвейер/Бонка _ ШК-12-04.01.002.cdw
Винтовой (шнековый) конвейер/Клиновой платик _ ШК-12-04.01.003.cdw
Винтовой (шнековый) конвейер/Швеллер гнутый перемычка.SLDPRT
Винтовой (шнековый) конвейер/Перо шнека Вар2.cdw
Винтовой (шнековый) конвейер/Перемычка _ШК-12-00.00.003.cdw
Винтовой (шнековый) конвейер/Шнек.SLDASM
Винтовой (шнековый) конвейер/Сектор винта вар1.SLDPRT
Винтовой (шнековый) конвейер/Заслонка роликовая. Сборочный чертёж. _ ШК-12-04.00.000 СБ.cdw
Винтовой (шнековый) конвейер/Винтовой конвейер Вар_2.DWG
Винтовой (шнековый) конвейер/Стенка бункера 2.DWG
Винтовой (шнековый) конвейер/Колесо зубчатое _Полумуфта_ Эскиз2_ ШК-12-08.00.001.cdw
Винтовой (шнековый) конвейер/Труба прямоугольная 40х20х2 L=500 ГОСТ 8645-68.SLDPRT
Винтовой (шнековый) конвейер/Муфта_ ШК-12-08.00.000 СБ.cdw
Винтовой (шнековый) конвейер/Труба прямоугольная 60х40х3,5 L=540 ГОСТ 8645-68.SLDPRT
Винтовой (шнековый) конвейер/Уголок _ШК-12-07.00.001.cdw
Винтовой (шнековый) конвейер/Бункер.SLDASM
Винтовой (шнековый) конвейер/Кронштейн _ ШК-12-04.00.002.cdw
Винтовой (шнековый) конвейер/Стенка конвейера.frw
Винтовой (шнековый) конвейер/Ребро крышки.SLDPRT
Винтовой (шнековый) конвейер/Бункер.SLDDRW
Винтовой (шнековый) конвейер/Направляющая левая. Сборочный чертёж. _ ШК-12-04.01.000 СБ (ШК-12-04.02.000 СБ).cdw
Винтовой (шнековый) конвейер/Винтовой конвейер Вар_2.frw
Винтовой (шнековый) конвейер/Задвижка.SLDDRW
Винтовой (шнековый) конвейер/Напрвляющая - Уголок 50х5 L=750 ГОСТ 8509-93.SLDPRT
Винтовой (шнековый) конвейер/Сектор винта вар1.frw
Винтовой (шнековый) конвейер/Секция короба.SLDASM
Винтовой (шнековый) конвейер/Стенка - Лист 2х530х1320.SLDPRT
Винтовой (шнековый) конвейер/Ребро -вставка_ ШК-12-05.00.001а.frw
Винтовой (шнековый) конвейер/Опора вала шнека.SLDASM
Винтовой (шнековый) конвейер/Шнек. Сборочный чертёж Вар.2 _ ШК-12-02.00.000 СБ.cdw
Винтовой (шнековый) конвейер/Обечайка. Спецификация. _ ШК-12-01.01.000.cdw
Винтовой (шнековый) конвейер/Вал шнека.SLDPRT
Винтовой (шнековый) конвейер/Труба _ ШК-12-02.00.002 СБ.cdw
Винтовой (шнековый) конвейер/Напрвляющая правая - Уголок 50х5 L=750 ГОСТ 8509-93.SLDPRT
Винтовой (шнековый) конвейер/Заслонка.DWG
Винтовой (шнековый) конвейер/Монтаж конвейера. Спецификация. _ ШК-12-М-00.00.000.cdw
Винтовой (шнековый) конвейер/Деталь4.SLDPRT
Винтовой (шнековый) конвейер/Кронштейн мотор-редуктора Сборочный чертёж. _ШК-12-07.00.000 СБ.cdw
Винтовой (шнековый) конвейер/Подкос_ ШК-12-01.00.003а.cdw
Винтовой (шнековый) конвейер/Крышка-обечайка. Спецификация. _ ШК-12-05.00.000.cdw
Винтовой (шнековый) конвейер/Кронштейн мотор-редуктора. Спецификация. _ШК-12-07.00.000.cdw
Винтовой (шнековый) конвейер/Косынка _ШК-12-07.00.004.cdw
Винтовой (шнековый) конвейер/Сектор винта.DWG
Винтовой (шнековый) конвейер/Крышка кожуха.frw
Винтовой (шнековый) конвейер/Уголок направляющий _ ШК-12-04.01.001 (ШК-12-04.02.001).cdw
Винтовой (шнековый) конвейер/Уголок _ШК-12-07.00.002.cdw
Винтовой (шнековый) конвейер/Стенка бункера 2.SLDPRT
Винтовой (шнековый) конвейер/Короб. Спецификация. _ШК-12-07.01.000.cdw
Винтовой (шнековый) конвейер/Заслонка. Спецификация. _ШК-12-04.03.000.cdw
Винтовой (шнековый) конвейер/Направляющая правая. Спецификация. _ШК-12-04.02.000.cdw
Винтовой (шнековый) конвейер/Шнек.SLDDRW
Винтовой (шнековый) конвейер/Анкер-скоба_ ШК-12-М-00.00.002.cdw
Винтовой (шнековый) конвейер/Уголок _ШК-12-07.00.006.cdw
Винтовой (шнековый) конвейер/Фланец внутренний _ ШК-12-02.01.002.cdw
Винтовой (шнековый) конвейер/Швеллер гнутый.SLDPRT
Винтовой (шнековый) конвейер/Колесо зубчатое _Полумуфта_ Эскиз3_ ШК-12-08.00.001.cdw
Винтовой (шнековый) конвейер/Подкос_ ШК-12-01.00.003.cdw
Винтовой (шнековый) конвейер/Ребро _ ШК-12-05.00.001.cdw
Винтовой (шнековый) конвейер/Втулка. _ШК-12-06.00.001.cdw
Винтовой (шнековый) конвейер/Стенка бункера 2.frw
Винтовой (шнековый) конвейер/Подкос - Труба прямоугольная 40х20х2 L=650,5 ГОСТ 8645-68.SLDPRT
Винтовой (шнековый) конвейер/Фланец торцевой.SLDPRT
Винтовой (шнековый) конвейер/Плита_ШК-12-07.00.005.cdw
Винтовой (шнековый) конвейер/Крышка бункера_ ШК-12-М-00.00.004.dxf
Винтовой (шнековый) конвейер/Винтовой конвейер Вар_2.SLDDRW
Винтовой (шнековый) конвейер/Короб Сборочный чертёж. _ШК-12-07.01.000 СБ.cdw
Винтовой (шнековый) конвейер/Кронштейн - Уголок 50х5 L=50 ГОСТ 8509-93.SLDPRT
Винтовой (шнековый) конвейер/Винтовой конвейер.cdw
Винтовой (шнековый) конвейер/Звёздочка.frw
Винтовой (шнековый) конвейер/Опора вала шнека. Сборочный чертёж _ ШК-12-02.01.000 СБ.cdw
Винтовой (шнековый) конвейер/Винтовой конвейер Вар_2.SLDASM
Винтовой (шнековый) конвейер/Ребро опоры.SLDPRT
Винтовой (шнековый) конвейер/Болт ролика.SLDPRT
Винтовой (шнековый) конвейер/Муфта цепная. Спецификация. ШК-12-08.00.000.cdw
Винтовой (шнековый) конвейер/Крышка кожуха.DWG
Винтовой (шнековый) конвейер/Стенка конвейера.DWG
Винтовой (шнековый) конвейер/Обечайка кожуха.SLDDRW
Винтовой (шнековый) конвейер/Шнек. Спецификация. _ ШК-12-02.00.000.cdw
Винтовой (шнековый) конвейер/Перо шнека.DWG
Винтовой (шнековый) конвейер/Стенка - Лист 2х540х1230.SLDPRT
Винтовой (шнековый) конвейер/Ребро -вставка_ ШК-12-05.00.001а.cdw
Винтовой (шнековый) конвейер/Задвижка.frw
Винтовой (шнековый) конвейер/Бункер. Спецификация _ ШК-12-03.00.000.cdw
Винтовой (шнековый) конвейер/Напрвляющая левая - Уголок 50х5 L=750 ГОСТ 8509-93.SLDPRT
Винтовой (шнековый) конвейер/Вал (короткий). _ШК-12-00.00.001.cdw
Винтовой (шнековый) конвейер/Планка фланца_ ШК-12-03.00.003.cdw
Винтовой (шнековый) конвейер/Крышка кожуха.SLDDRW
Винтовой (шнековый) конвейер/Плита_ ШК-12-01.00.002.cdw
Винтовой (шнековый) конвейер/Вал (длинный). _ШК-12-00.00.002.cdw
Винтовой (шнековый) конвейер/Монтаж конвейера.SLDASM
Винтовой (шнековый) конвейер/Петля_ ШК-12-М-00.00.001.cdw
Винтовой (шнековый) конвейер/Задвижка.DWG
Винтовой (шнековый) конвейер/Обечайка нижняя.frw
Винтовой (шнековый) конвейер/Опора подшипниковая сквозная.SLDPRT
Винтовой (шнековый) конвейер/Шнек.DWG
Винтовой (шнековый) конвейер/Пластина_ ШК-12-М-00.00.003.dxf
Винтовой (шнековый) конвейер/Ребро кожуха.SLDPRT
Винтовой (шнековый) конвейер/Обечайка короба.SLDPRT
Винтовой (шнековый) конвейер/Направляющая заслонки левая (правая) _ ШК-12-04.03.001(н).cdw
Винтовой (шнековый) конвейер/Заслонка.SLDASM
Винтовой (шнековый) конвейер/Каркас конвейера. Сборочный чертёж. доработка_ ШК-12-01.00.000 СБ.cdw
Винтовой (шнековый) конвейер/Стенка бункера.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: khrustalex
Дата: 2018-09-15
Просмотры: 499
Нет комментариев
Чтобы оставить комментарий, нужно войти на сайт
