Конвейер винтовой (транспортёр шнековый) горизонтальный для равномерного транспортирования сыпучих материалов, L=4м

1947

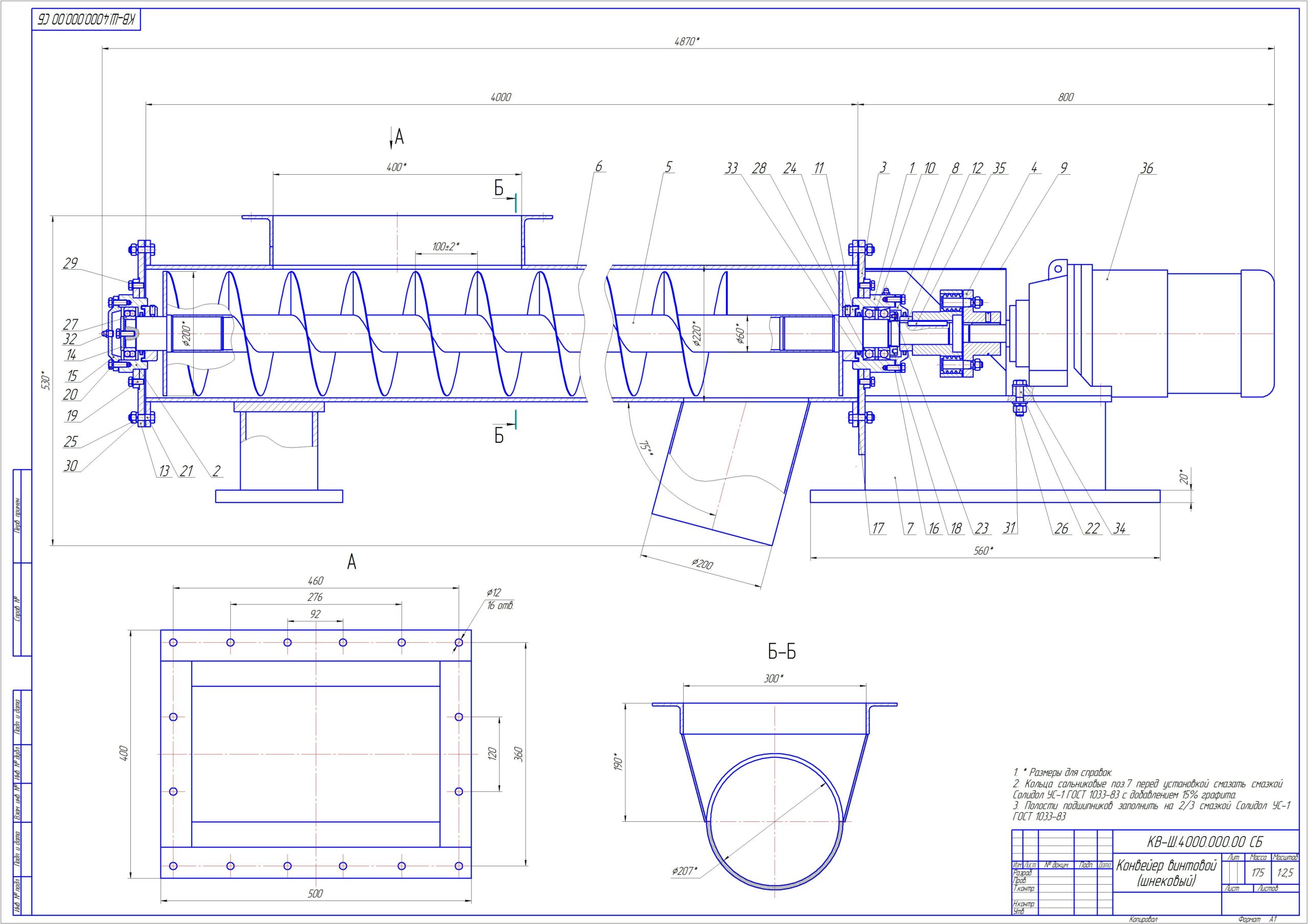

Конвейер винтовой (транспортёр шнековый) горизонтальный предназначен для непрерывного и равномерного транспортирования и дозирования средне зернистых сыпучих материалов в различных технологических процессах.

Техническая характеристика конвейера:
1. Производительность, т/ч 1
2. Угол наклона конвейера град. 0
3. Скорость вращения шнека конвейера об/мин - 30
4. Материал который перемещается - мелко и средне зернистые сыпучие материалы
5. Мотор-редуктор ЗМП-31,5-180-210-110-У3 ТУ 2-056-0224821-278-89
6. Масса, кг - 175
7. Диаметр шнека, мм 200
8. Диаметр вала шнека, мм 60
9. Габариты конвейера, ВхШхД, мм 530х400х4870
10. Длина транспортирования, м 4
11. Тип привода - прямой
12. Исполнение - в трубе
13. Толщина трубы на сторону, мм 6,5
14. Толщина витка шнека, мм 2
15. Горловина для загрузки, мм - прямоугольная
16. Шаг винта шнека, мм 100
17. Соединение вала шнека с мотор-редуктором - муфта (МУВП)

Q=1т Винтовой горизонтальный Конвейер материалов Муфта сыпучих транспортер шнек шнековый

Автор

Павел Ткаченко

Дата

21.06.2020

Язык

Русский

Состав

Конвейер винтовой (СБ), Спецификация (3 листа), Деталировка конвейера (Крышка левая и правая, Лабиринт), сборка Корпус подшипника (СБ), Спецификация (1 лист), Деталировка (Корпус, Фланец), сборка Муфта МУВП (СБ), Спецификация (1 лист), Деталировка (Втулка распорная, Втулка упругая, Палец, Полумуфта правая и левая), сборка Шнек (СБ), Спецификация (1 лист), Деталировка (Вал шнека, Диск, Перо шнека, Цапфа левая и правая).

Софт

КОМПАС-3D 11 Как открыть?

Содержимое архива

Муфта МУВП КВ-Ш.4000.400.00 (СБ)
- Полумуфта левая КВ-Ш.4000.400.01.cdw
- Палец КВ-Ш.4000.400.03.cdw
- Втулка упругая КВ-Ш.4000.400.04.cdw
- Полумуфта правая КВ-Ш.4000.400.02.cdw
- Муфта КВ-Ш.4000.400.00 (СБ).cdw
- Втулка распорная КВ-Ш.4000.400.05.cdw
- Спецификация Муфта.cdw
Шнек КВ-Ш.4000.500.00 (СБ)
- Вал шнека КВ-Ш.4000.500.03.cdw
- Диск КВ-Ш.4000.500.01.cdw
- Цапфа левая КВ-Ш.4000.500.04.cdw
- Перо шнека КВ-Ш.4000.500.02.cdw
- Шнек КВ-Ш.4000.500.00 (СБ).cdw
- Спецификация Шнек.cdw
- Цапфа правая КВ-Ш.4000.500.05.cdw
Корпус подшипника КВ-Ш.4000.200.00 (СБ)
- Корпус подшипника КВ-Ш.4000.200.00 (СБ).cdw
- Фланец КВ-Ш.4000.200.02.cdw
- Корпус КВ-Ш.4000.200.01.cdw
- Спецификация Корпус подшипника.cdw
Крышка левая КВ-Ш.4000.000.15.cdw
Спецификация Конвейер винтовой (лист 1).cdw
Спецификация Конвейер винтовой (лист 2).cdw
Конвейер винтовой (СБ).cdw
Крышка правая КВ-Ш.4000.000.08.cdw
Лабиринт КВ-Ш.4000.000.11.cdw
Спецификация Конвейер винтовой (лист 3).cdw
