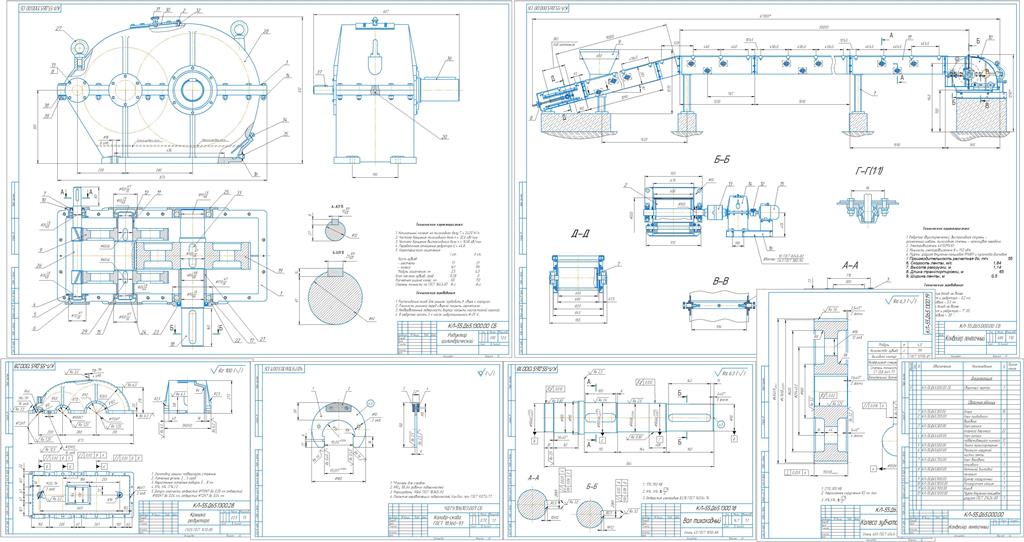

Конвейер ленточный (транспортёр) для перемещения мелко и среднезернистых сыпучих материалов, L=65м. Конвейер может транспортировать зерновые культуры, кукурузу, семена зернобобовых и масличных растений, фуражный корм (комбикорм, дроблёное зерно, гранулат) и т.п.
Одна секция ленточного конвейера установлена наклонно под углом 15 град, остальной участок горизонтальный. В конце ленточного транспортера устанавливается разгрузочное устройство.
Конвейер изготовлен из отдельных секций длиной 1,59 м и соединен между собой болтовыми соединениями.
Ленточный конвейер состоит из станины, выполненной из металлического профиля (уголок, швеллер) на которой смонтированы приводной и натяжной барабаны. Приводной барабан приводится в движение от электродвигателя через втулочно-пальцевую, кулачково-дисковую муфты и редуктор цилиндрический. На барабан надета лента, которая выполнена из специальной пищевой резины. Во время движения лента опирается на верхние и нижние роликовые опоры. Верхняя роликовая опора, которая несет груз - плоская. Во время работы лента растягивается, для предупреждения ее провисания используется винтовой натяжной механизм. Устройство представляет собой салазки, на которых установлены подшипники натяжного барабана. Для того чтобы сыпучий материал не падал на конвейере установлены борта, которые изготовлены из нержавеющей стали.
Техническая характеристика конвейера:
1. Редуктор двухступенчатый, быстроходная ступень -
разнесенный шеврон, тихоходная степень - прямозубая передача.
2. Электродвигатель 4А132М4У3
3. Мощность электродвигателя N = 11,0 кВт
4. Муфты: упругая втулочно-пальцевая (МУВП) и кулачково-дисковая.
5. Производительность расчетная до, т/ч 55
6. Скорость ленты, м/с 1,84
7. Высота разгрузки, м 1,14
8. Длина транспортировки, м 65
9. Ширина ленты, м 0,5
10. Диаметр приводного барабана, мм 500
11. Характеристика редуктора:
- номинальный момент на тихоходном валу Т = 2420 Н/м
- частота вращения тихоходного вала n = 32,6 об/мин
- частота вращения быстроходного вала n = 1458 об/мин
- передаточное отношение редуктора U = 44,8
Также прилагается инструмент для контроля шеек тихоходного вала 95k6 детали Вал тихоходный КЛ-55.Д65.1300.18 калибр-скоба 95k6 ГОСТ 18360-93. Калибр-скоба 95k6 выполнен сборным и согласно характеристик по ГОСТ 18360-93.
