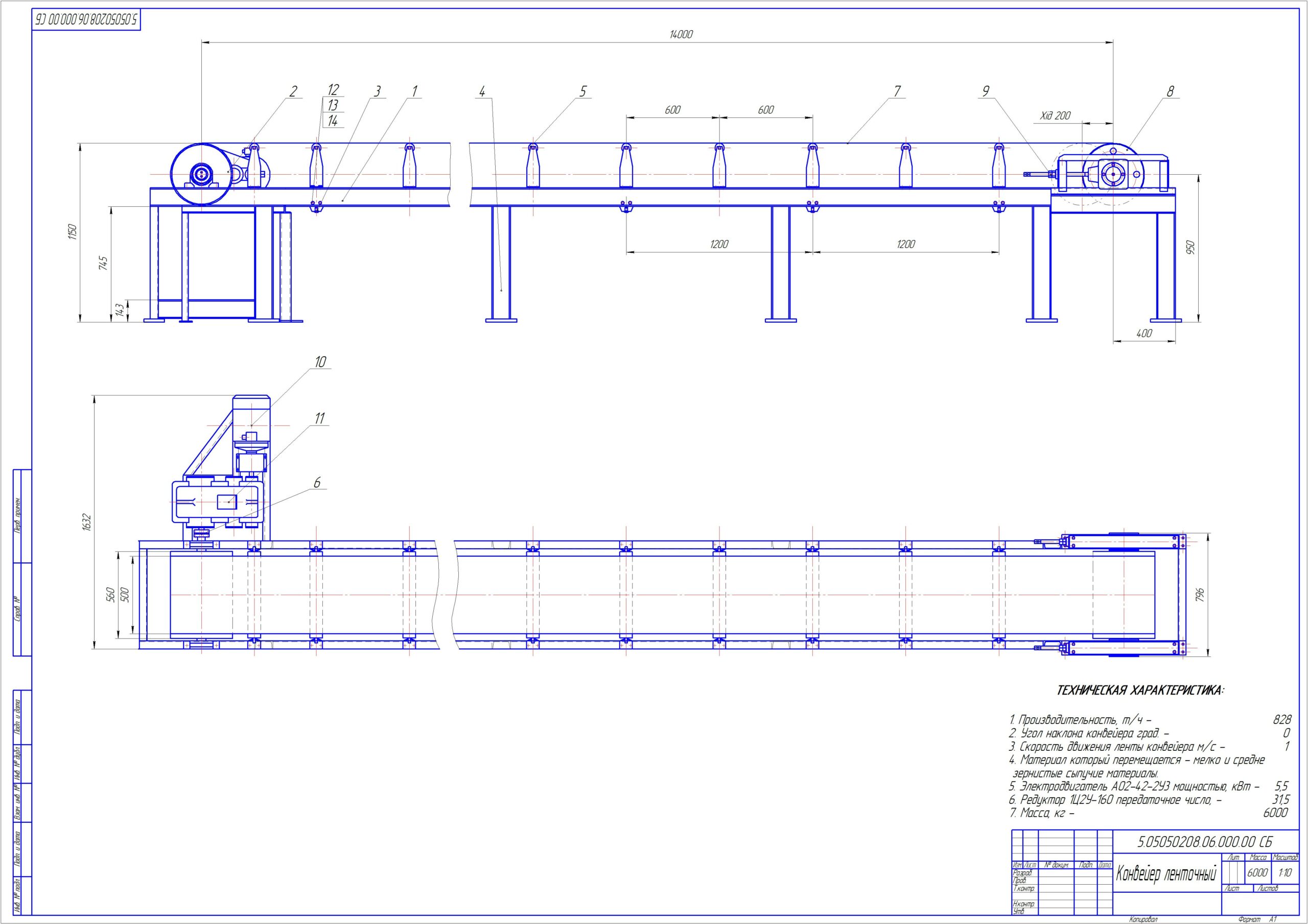

Конвейер ленточный (транспортёр) для перемещения мелко и среднезернистых сыпучих материалов, L=14м. Конвейер предназначен для транспортировки сыпучих материалов мелко и средне зернистых. Устройство может транспортировать зерновые культуры, кукурузу, семена зернобобовых и масличных растений, фуражный корм (комбикорм, дроблёное зерно, гранулат) и т.п.
Ленточный конвейер (транспортёр) может устанавливаться как горизонтально, так и наклонно, а угол транспортировки сыпучего материала может регулироваться с помощью специального устройства, если он предусмотрен конструкцией. По всей длине ленточного транспортера могут устанавливаться разгрузочные устройства.
Конвейер изготовлен из отдельных секций длиной 5 м соединен между собой болтовыми соединениями.

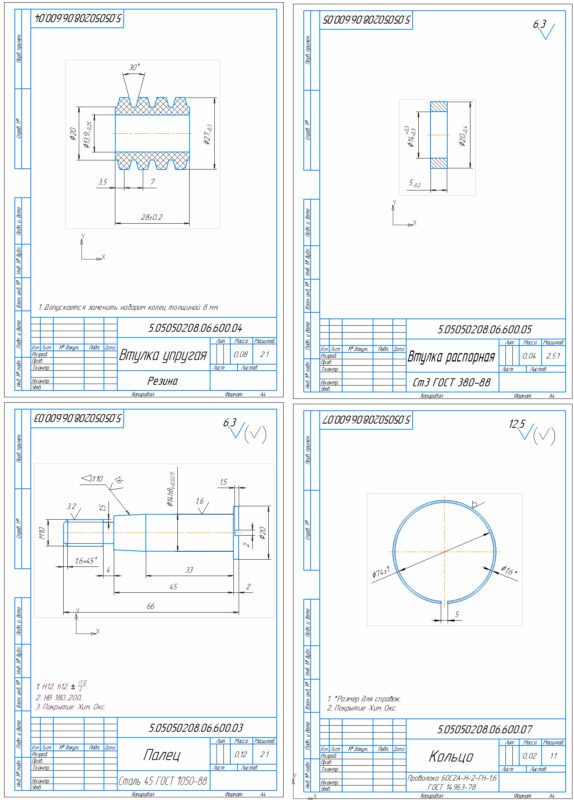

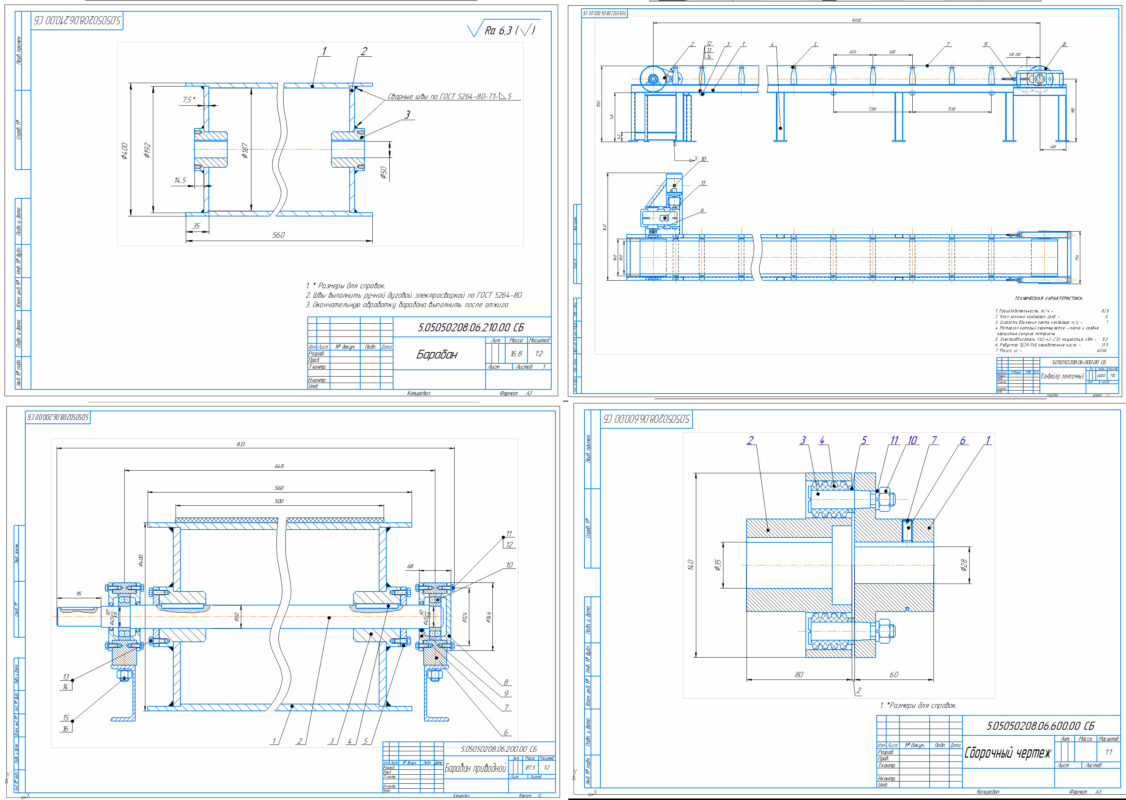

Ленточный конвейер состоит из станины, выполненной из металлического профиля (уголок, швеллер) на которой смонтированы приводной и натяжной барабаны. Приводной барабан приводится в движение от электродвигателя через втулочно-пальцевую муфту к редуктору муфту. На барабан надета лента, которая выполнена из специальной пищевой резины. Во время движения лента опирается на верхние и нижние роликовые опоры. Верхняя роликовая опора, которая несет груз - плоская. Во время работы лента растягивается, для предупреждения ее провисания используется винтовой зажим. Устройство представляет собой салазки, на которых установлены подшипники натяжного барабана. Для того чтобы сыпучий материал не падал на конвейере установлены борта, которые изготовлены из нержавеющей стали.
Техническая характеристика конвейера:
1. Производительность, т/ч - 828
2. Угол наклона конвейера град. - 0
3. Скорость движения ленты конвейера м/с - 1
4. Материал который перемещается - мелко и средне зернистые сыпучие материалы
5. Электродвигатель АО2-42-2У3 мощностью, кВт - 5,5
6. Редуктор 1Ц2У-160 передаточное число, - 31,5
7. Масса, кг - 6000
