КОМПАС 3D 18

Термокамера К7-ФТУ

Національний університет харчових технологій
Кафедра : ТОтаКТП
Курсовий проект з дисципліни :
« Конструювання технологічного обладнання »
На тему «Термокамера К7-ФТУ для термічної обробки
варених ковбас»
Київ 2012

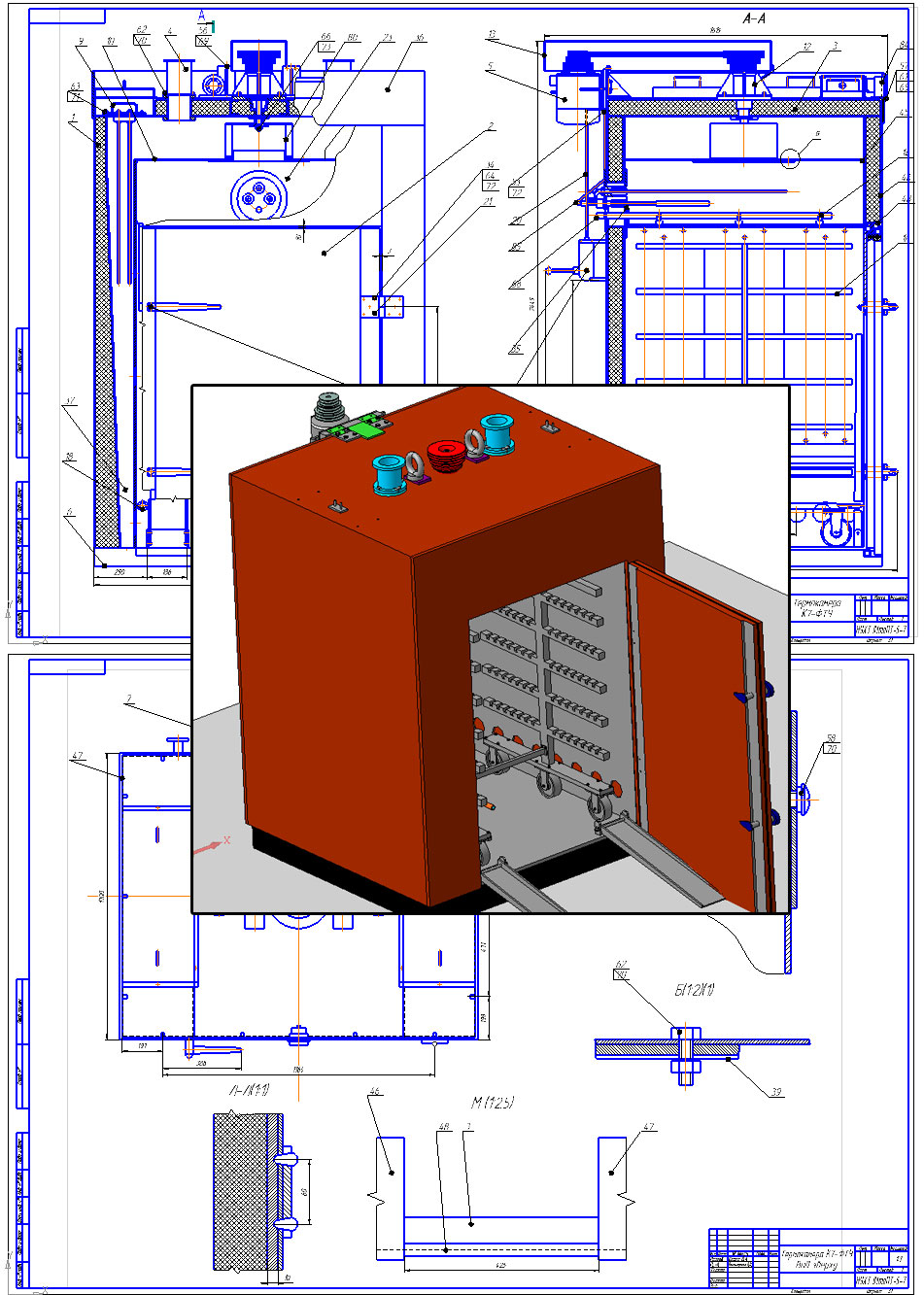

Модернізація дипломного проекту на тему « Модернізація термокамери К7-ФТУ з метою забезпечення однорідного температурного поля», заключається в побудові клиноподібного каналу, що подає гаряче повітря і пару рівномірно по всій ширині і висоті камери, встановленні направляючих потоку повітря і пари, що дає нам змогу рівномірно направляти повітря в рециркуляційний короб і контролювати його вихід з камери. За рахунок зміни конструкції коробу подачі повітря і пари ми досягаємо майже рівномірне температурне поле, а за рахунок цього ми покращуємо процес варки ковбас, і покращується сама якість ковбасних виробів.
Технічна характеристика
-Продуктивність, кг/год, не менше, …………………………………60
-Сумарна встановлена потужність, кВт……………………….......50,5
-електродвигунів ………………………………………3,5
-елекронагрівачів ………………………………………47
-Температура середовища в
-термокамері, °С ………………………………..30-140
-Габаритні розміри, мм:
-довжина …………………………………..1700
-ширина ………………………………….1600
-висота. ………………………………….2500
-Маса, кг ………………………………….2000

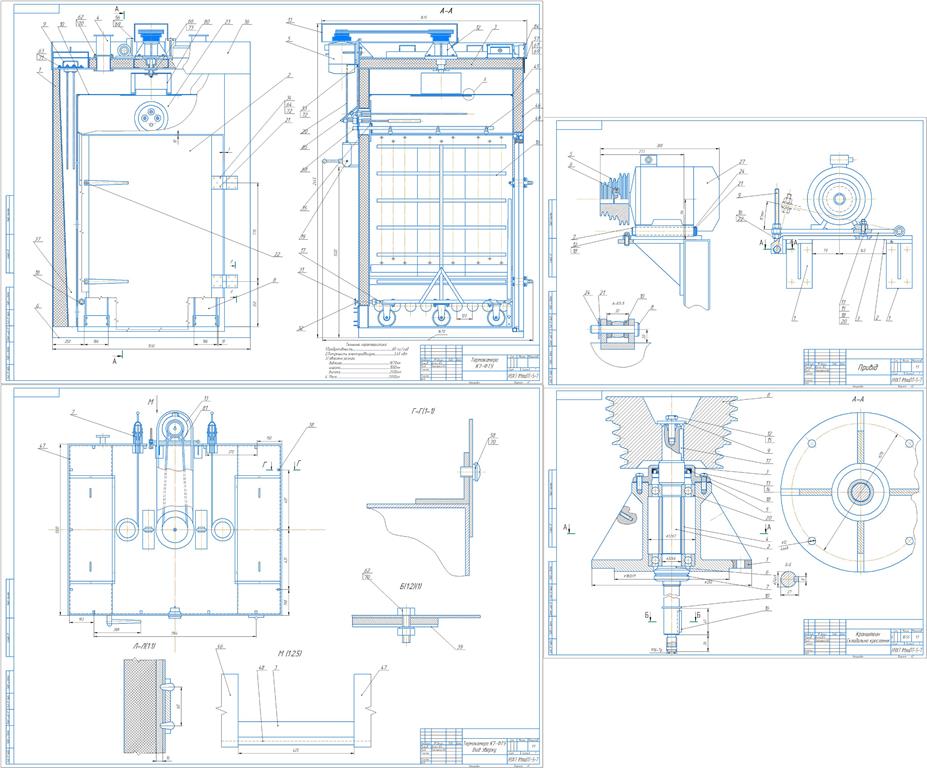

Состав: Термокамера(ЗВ), термокамера(ВЗ), привод, кронштейн, 3D деталіровка термокамери, специфікація, ПЗ Язык документа

Софт: КОМПАС-3D 13

Просмотр файлов
Термокамера\Вид зверху.cdw
Термокамера\кронштейн.cdw
Термокамера\пз.doc
Термокамера\привод.cdw
Термокамера\специфікація\Кронштейн СПЕЦ2.cdw
Термокамера\специфікація\КронштейнСПЕЦ1.cdw
Термокамера\специфікація\ПривідСПЕЦ1.cdw
Термокамера\специфікація\ПривідСПЕЦ2.cdw
Термокамера\специфікація\Термокамера СПЕЦ1.cdw
Термокамера\специфікація\Термокамера СПЕЦ3.cdw
Термокамера\специфікація\ТермокамераСПЕЦ2.cdw
Термокамера\специфікація\ТермокамераСПЕЦ4.cdw
Термокамера\термоЗД\біла плитка.m3d
Термокамера\термоЗД\Барботер1.m3d
Термокамера\термоЗД\барботер2.m3d
Термокамера\термоЗД\Верх.a3d
Термокамера\термоЗД\ветн.a3d
Термокамера\термоЗД\дддддд.m3d
Термокамера\термоЗД\димогенератор.m3d
Термокамера\термоЗД\до дверей.m3d
Термокамера\термоЗД\Корпус\ізоляція.m3d
Термокамера\термоЗД\Корпус\барботер.m3d
Термокамера\термоЗД\Корпус\важіль.m3d
Термокамера\термоЗД\Корпус\датчик.m3d
Термокамера\термоЗД\Корпус\Деталь.m3d
Термокамера\термоЗД\Корпус\днище.m3d
Термокамера\термоЗД\Корпус\дно термо.m3d
Термокамера\термоЗД\Корпус\заезд.m3d
Термокамера\термоЗД\Корпус\корпус.a3d
Термокамера\термоЗД\Корпус\корпус2.m3d
Термокамера\термоЗД\Корпус\корпус3.m3d
Термокамера\термоЗД\Корпус\сборка друга.a3d
Термокамера\термоЗД\Корпус\сборка друга.a3d1.a3d
Термокамера\термоЗД\Корпус\тяга.m3d
Термокамера\термоЗД\Корпус\фланець.m3d
Термокамера\термоЗД\корпус главний.a3d
Термокамера\термоЗД\парогенератор\зборка.a3d
Термокамера\термоЗД\парогенератор\парогенератор.m3d
Термокамера\термоЗД\парогенератор\Сборка.a3d
Термокамера\термоЗД\парогенератор\труба.m3d
Термокамера\термоЗД\плитка.m3d
Термокамера\термоЗД\плитка2.m3d
Термокамера\термоЗД\правка\біла плитка.m3d
Термокамера\термоЗД\правка\двери.a3d
Термокамера\термоЗД\правка\кришка.m3d
Термокамера\термоЗД\правка\лампа.m3d
Термокамера\термоЗД\правка\пол.a3d
Термокамера\термоЗД\правка\сборка друга.a3d1.a3d
Термокамера\термоЗД\правка\чорна плитка.m3d
Термокамера\термоЗД\привод\Вісь.m3d
Термокамера\термоЗД\привод\втулка.m3d
Термокамера\термоЗД\привод\задня кришка.m3d
Термокамера\термоЗД\привод\корпус двигуна.m3d
Термокамера\термоЗД\привод\кришка двигуна.m3d
Термокамера\термоЗД\привод\пас.m3d
Термокамера\термоЗД\привод\Плита.m3d
Термокамера\термоЗД\привод\Плита2.m3d
Термокамера\термоЗД\привод\привод.a3d
Термокамера\термоЗД\привод\шків.m3d
Термокамера\термоЗД\привод\Шпилька.m3d
Термокамера\термоЗД\пульт керування.a3d
Термокамера\термоЗД\пыдлога.a3d
Термокамера\термоЗД\пыдлога.m3d
Термокамера\термоЗД\Сборка дверей.a3d
Термокамера\термоЗД\тележка\колесо.m3d
Термокамера\термоЗД\тележка\Копия тел.a3d
Термокамера\термоЗД\тележка\Корпус.m3d
Термокамера\термоЗД\тележка\Кріплення.m3d
Термокамера\термоЗД\тележка\Сборка.a3d
Термокамера\термоЗД\тележка\стяжка.m3d
Термокамера\термоЗД\тележка\тел.a3d
ମ\ମ\ମ1\.m3d
ମ\ମ\ମ1\⨫.m3d
ମ\ମ\ମ1\㫪.m3d
ମ\ମ\ମ1\ન.m3d
ମ\ମ\ମ1\⠫.m3d
ମ\ମ\ମ1\1.m3d
ମ\ମ\ମ1\誠 訯.m3d
ମ\ମ\ମ1\ 2.m3d
ମ\ମ\ମ1\.m3d
ମ\ମ\ମ1\ப.m3d
ମ\ମ\ମ1\⥭.m3d
ମ\ମ\ମ1\ 室.m3d
ମ\ମ\ମ1\ 室1.m3d
ମ\ମ\ମ1\蠩.m3d
ମ\ମ\ମ1\.m3d
Термокамера\термоЗД\труба.m3d
Термокамера\термоЗД\чорна плитка.m3d
Термокамера\термоЗД\шкаф
Термокамера\термокамера.cdw
Термокамера\термоЗД\Корпус
Термокамера\термоЗД\парогенератор
Термокамера\термоЗД\правка
Термокамера\термоЗД\привод
Термокамера\термоЗД\тележка
Термокамера\термоЗД\Термокамера
Термокамера\специфікація
Термокамера\термоЗД
Термокамера
