Циклон ОТИ - 30

На зерноперерабатывающих заводах и пищевых предприятиях устанавливаются циклоны ОТИ. Они отличаются высокой эффективностью очистки — 97-98%. Среди основных преимуществ устройств марки ОТИ также стоит отметить устойчивость к колебаниям скорости воздушного потока на входе оборудования. Оптимальное значение скорости — 10-14 м/с. При этом показатель устойчивости циклона к колебаниям в расходе воздушного потока равен ±35%. Такое значение обеспечивает высокую эффективность работы оборудования в системах, работающих в переменных режимах.
Циклоны ОТИ отличаются простой конструкцией и работают по механическому принципу. Обычно они устанавливаются группами от двух до восьми штук и являются частью систем пневмотранспорта. Групповое использование циклонов гарантирует высокий коэффициент очистки воздуха.

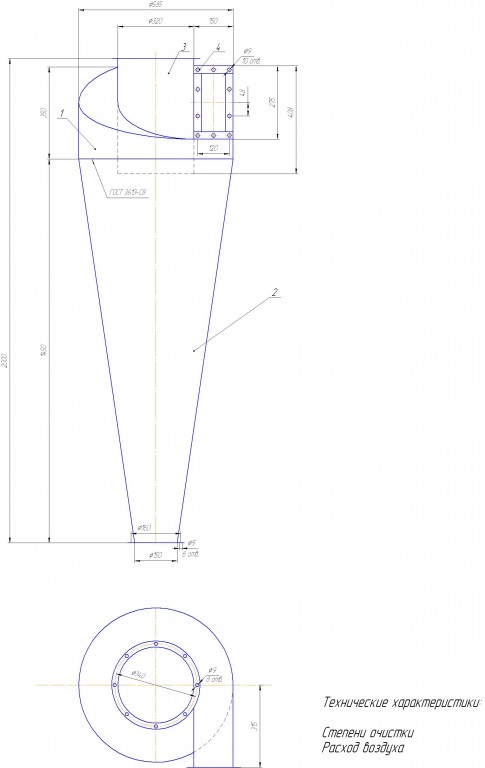

Состав: ВО, Деталировка, Спецификация Язык документа

Софт: КОМПАС-3D 13

Файлы:
ОТИ 30.cdw
Спецификация2.spw
деталировка/
деталировка/Дет 2 (патрубок прям).cdw
деталировка/цилиндр А3.cdw
деталировка/Патрубок А4.cdw
деталировка/Фланец прям.А4.cdw
деталировка/Фланец А3.cdw
деталировка/Конус А3.cdw
