Упаковщик ротационный для скрепления недвижимого транспортного пакета полимерной растягивающей пленкой

Дипломная работа на украинском.

Введение
1. Изучение состояния вопроса, литературный обзор источников информации и постановка задачи проектирования
2. Описание предложения. Конструкция и принцип работы
3. Разработка технологической схемы и технологической карты машины
3.1. Разработка технологической карты машины
3.2 Разработка технологической схемы машины
4. Разработка структурной и кинематической схемы машины
4.1.Структурна схема машины
4.2. Кинематическая схема машины
5. Разработка циклограммы работы машины
6. Расчет машины
6.1. Расчет и подбор поводу к механизму растяжения полимерной пленки
6.2. Расчет и подбор поводу к механизму перемещения
каретки с пленкой
6.3. Расчет и подбор двигателя для механизма вращения рамы
6.4. Расчет и подбор привода роликового конвейера
6.5 Расчет и подбор пневмоцилиндров
6.5.1. Подбор пневмоцилиндра для устройства прижимання пакета
6.5.2. Подбор пневмоцилиндра для упора
6.5.3. Подбор пневмоцилиндра для механизма захвата и содержание пленки
6.5.4. Подбор пневмоцилиндра для механизма отрезания полимерной растягивающих пленки
6.6. Расчет цепной передачи для механизма перемещения каретки
6.7. Расчет цепной передачи для роликового конвейера
6.8. Расчет зубчатой ​​передачи механизма вращения рамы
6.9. Расчет пружины для механизма торможения бабины
Заключение Список использованной литературы

Основные параметры машины:
- производительность машины - 80 пакетов/ч,
- частота вращения рамы - 28 об/мин,
- скорость конвейера - 0.15 м/с,
- скорость каретки - 0.34 м/с,
- высота бабины с пленкой - 500мм.

Главной особенностью машины для скрепления пакетов, разрабатывается является неподвижное положение пакета. Это обеспечивает уменьшение использования электроэнергии за счет меньшей мощности двигателя для механизма перемещения каретки, захват и удержание пленки, отрезание пленки, устройства для размотки пленки.
Разработка машины целесообразна потому, что скрепления пакетов полимерными пленками обеспечивает прочность и устойчивость пакета при его транспортировке. Также пленка служит защитой для пакета от воздействия окружающей среды.

Машины для скрепления пакетов находят достаточно широкое использование. Особенно это касается предприятий пищевой промышленности, в частности это те предприятия, которые производят пиво и безалкогольные напитки и фасуют их в ПЭТ бутылки.

Современная упаковочная отрасль достигла достаточно высоких уровней развития. Упаковочное оборудование и оборудование для изготовления упаковки сегодня очень разнообразна. Оно отличается по конструкции, так и по принципу работы. Машины одного типа могут иметь совершенно различное исполнение.

Среди машин для скрепления растягивающей пленкой особенно выделяют машины для скрепления ротационным способом. Такие машины бывают двух типов:
- скрепление транспортного пакета вращается;
- скрепление недвижимого транспортного пакета с вращением вокруг него рамы с пленкой.

Суть технологии скрепления заключается в том, что пленку растягивают с определенным усилием на 10-20% (как минимум), вследствие чего в ней сохраняется напряжение. После снятия усилия растяжения пакет грузов плотно обтягивается, поскольку пленка через высокую эластичность стремится достичь исходного положения.
Растягивающих пленка применяется для скрепления пакетов правильной геометрической формы.

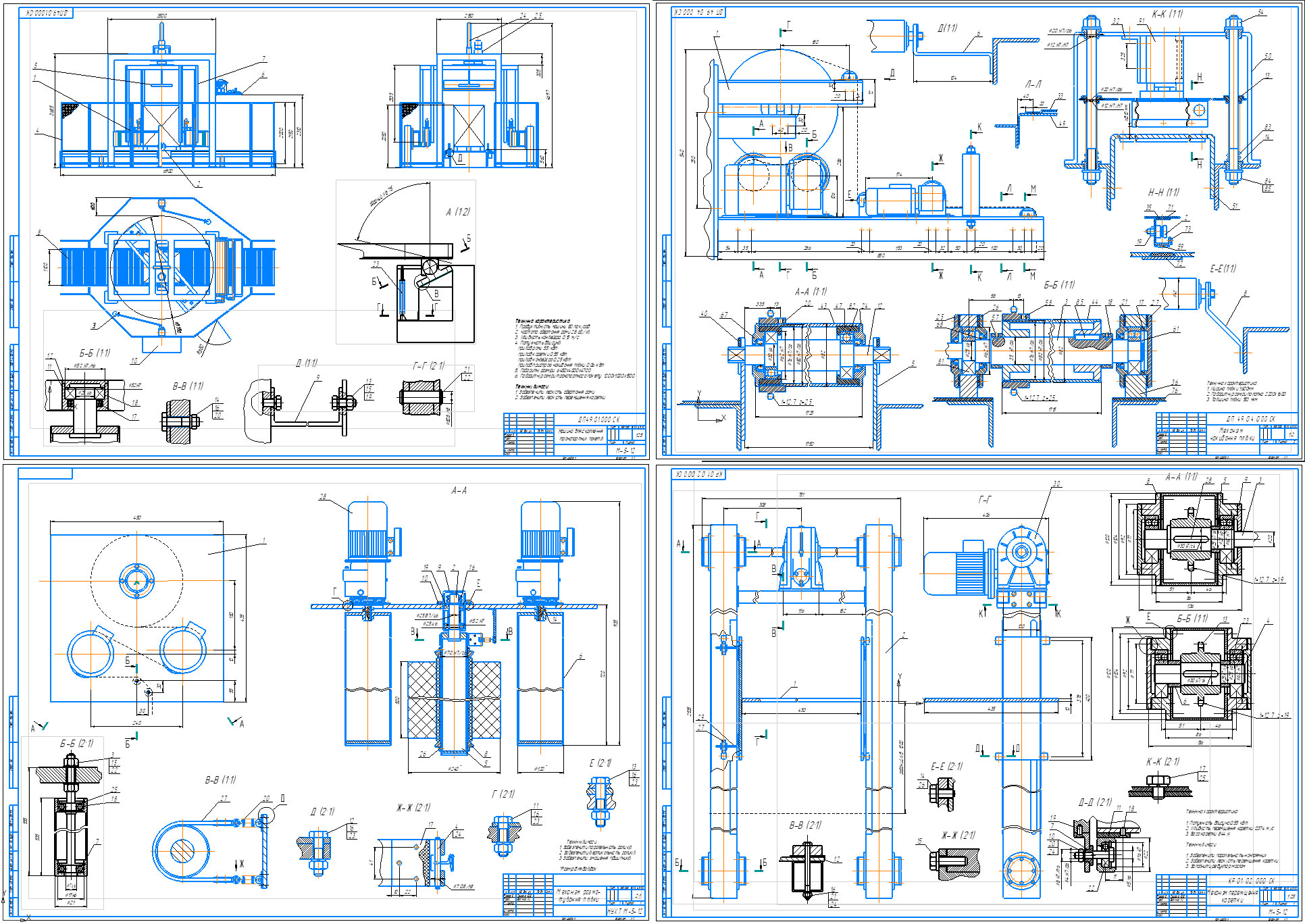

Состав: Вид общий (ВО), Спецификация, Технологическая схема, Рама, Роликовый конвейер, Механизм наброски пленки, Привод, Каретка, Автоматизация, ПЗ Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Промышленность / Пищевая промышленность (МАПП) / Упаковщик ротационный для скрепления недвижимого транспортного пакета полимерной растягивающей пленкой

Диплом/
Диплом/Записка/
Диплом/Записка/1,2.doc
Диплом/Записка/10 законодавство.doc
Диплом/Записка/11. Автоматизація.doc
Диплом/Записка/13. ЦО.doc
Диплом/Записка/3. технологічна карта машини.doc
Диплом/Записка/3Техн. схема машини/
Диплом/Записка/3Техн. схема машини/31.cdw
Диплом/Записка/3Техн. схема машини/32.cdw
Диплом/Записка/3Техн. схема машини/33.cdw
Диплом/Записка/3Техн. схема машини/34.cdw
Диплом/Записка/3Техн. схема машини/35.cdw
Диплом/Записка/3Техн. схема машини/36.cdw
Диплом/Записка/3Техн. схема машини/37.cdw
Диплом/Записка/3Техн. схема машини/38.cdw
Диплом/Записка/3Техн. схема машини/39.cdw
Диплом/Записка/5. циклограма.doc
Диплом/Записка/6.6 розрахунок передачі 1.doc
Диплом/Записка/6.7 розрахунок передачі 2.doc
Диплом/Записка/6.cdw
Диплом/Записка/6.doc
Диплом/Записка/7. НДР.doc
Диплом/Записка/8.10/
Диплом/Записка/8.10/рис. 8.19.cdw
Диплом/Записка/8.10/рис. 8.20.cdw
Диплом/Записка/8.10/рис. 8.21.cdw
Диплом/Записка/8.10/рис. 8.22.cdw
Диплом/Записка/8.10/рис. 8.24.cdw
Диплом/Записка/8.10/рис8.23.cdw
Диплом/Записка/8.11.doc
Диплом/Записка/8.12.doc
Диплом/Записка/9. монтаж.doc
Диплом/Записка/Выводы.doc
Диплом/Записка/Задание.doc
Диплом/Записка/кінематична схема машини 1.cdw
Диплом/Записка/кінематична схема машини 2.cdw
Диплом/Записка/Литература.doc
Диплом/Записка/ніж рис 8.14.cdw
Диплом/Записка/рама рис.8.3.cdw
Диплом/Записка/рис 10.1.cdw
Диплом/Записка/рис 7.3.cdw
Диплом/Записка/рис 7.4.cdw
Диплом/Записка/рис 8.1-8.2.cdw
Диплом/Записка/рис. 7.1.cdw
Диплом/Записка/рис. 8.16.cdw
Диплом/Записка/рис. 8.17.cdw
Диплом/Записка/рис.7.2.cdw
Диплом/Записка/рис.8.15.cdw
Диплом/Записка/структурна схема машини1.cdw
Диплом/Записка/структурна схема машини2.cdw
Диплом/Записка/табл 8.11.doc
Диплом/Записка/Титульный лист (будет в бущем).doc
Диплом/Записка/циклограма рис.cdw
Диплом/Спецификация/
Диплом/Спецификация/автоматизація.doc
Диплом/Спецификация/каретка.spw
Диплом/Спецификация/Машина для скріплення транспортних пакетів.spw
Диплом/Спецификация/Механізм обертання рами.spw
Диплом/Спецификация/Механізм переміщення каретки.spw
Диплом/Спецификация/Пристрій накидання плівки.spw
Диплом/Спецификация/Пристррій накидання плівки.spw
Диплом/Спецификация/Роликовий конвейер.spw
Диплом/Чертежи/
Диплом/Чертежи/Автоматизація.cdw
Диплом/Чертежи/заг вигл1.cdw
Диплом/Чертежи/каретка.cdw
Диплом/Чертежи/привід рами.cdw
Диплом/Чертежи/пристрій накидання1.cdw
Диплом/Чертежи/пристрій накидання2.cdw
Диплом/Чертежи/рама1.cdw
Диплом/Чертежи/Роликовий конвейер.cdw
Диплом/Чертежи/Технологічна схема1.cdw
