Проектирование вертикальной камеры

Казанский государственный архитектурно-строительный университет
Кафедра технологии строительный материалов, изделий и конструкций
Курсовой проект по дисциплине "Теплотехника и теплотехническое оборудование технологии строительных изделий"
На тему: "Проектирование вертикальной камеры"
Казань,2019

Исходные данные: конвейерный способ производства, мощность линии 20000 м3/год, производство плит перекрытий размерами 4,78*2,98*0,14 м, объем бетона=0,71, изделие изготовляется из тяжелого бетона В12(М200), плотность бетона 2450 кг/м3, теплоносителем является пар Р=0,2МПа, расход арматуры 16,7 кг/м3

В данной работе рассматривается вертикальная камера, которая относится к установкам непрерывного действия и необходимая для тепловлажностной обработки плит перекрытий. Определены габариты камеры, расчет состава бетонной смеси, расчет толщины ограждающих конструкций, рассчитаны тепловой баланс периода подогрева и периода изотермической выдержки.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 4
1 ХАРАКТЕРИСТИКА ВЫПУСКАЕМЫХ МАТЕРИАЛОВ И ИЗДЕЛИЙ 5
2 ТЕХНОЛОГИЧЕСКАЯ СХЕМА ПРОИЗВОДСТВА ПЛИТ ПЕРЕКРЫТИЙ ИЗ ТЯЖЕЛОГО БЕТОНА 6
3 ОПИСАНИЕ ПРОЦЕССОВ, ПРОТЕКАЮЩИХ ПРИ ТЕПЛОВОЙ ОБРАБОТКЕ ПЛИТЫ ПЕРЕКРЫТИЯ 7
4 ОБОСНОВАНИЕ ВЫБОРА СПОСОБА И РЕЖИМА ТЕПЛОВОЙ ОБРАБОТКИ, ТЕПЛОНОСИТЕЛЯ И ТЕПЛОВОЙ УСТАНОВКИ 9
4.1 Обоснование выбора способа и режима тепловой обработки 9
4.2 Обоснование выбора теплоносителя 9
4.3 Обоснование выбора тепловой установки 10
5 РАСЧЕТ ТЕПЛОВОЙ УСТАНОВКИ 10
5.1 Технологический расчет вертикальной камеры 10
5.2 Расчет состава бетонной смеси 12
5.3 Расчет толщины ограждающих конструкций 13
5.4 Теплотехнический расчет вертикальной камеры 14
5.4.1 Тепловой баланс периода подогрева 14
5.4.2 Тепловой баланс периода изотермической выдержки 18
6 ЗАДАЧИ АВТОМАТИЗАЦИИ ВЕРТИКАЛЬНОЙ КАМЕРЫ 19
7 РЕШЕНИЯ ПО ОБЕСПЕЧЕНИЮ ТРЕБОВАНИЙ ТЕХНИКИ БЕЗОПАСНОСТИ, ОХРАНЫ ТРУДА И ОКРУЖАЮЩЕЙ СРЕДЫ ПРИ ЭКСПЛУАТАЦИИ ВЕРТИКАЛЬНОЙ КАМЕРЫ 20
ЗАКЛЮЧЕНИЕ 23
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 24

Состав: чертеж, записка Язык документа

Софт: AutoCAD 2016

Файлы:
ПЗ ТЕПЛООБОРУДОВАНИЕ.docx

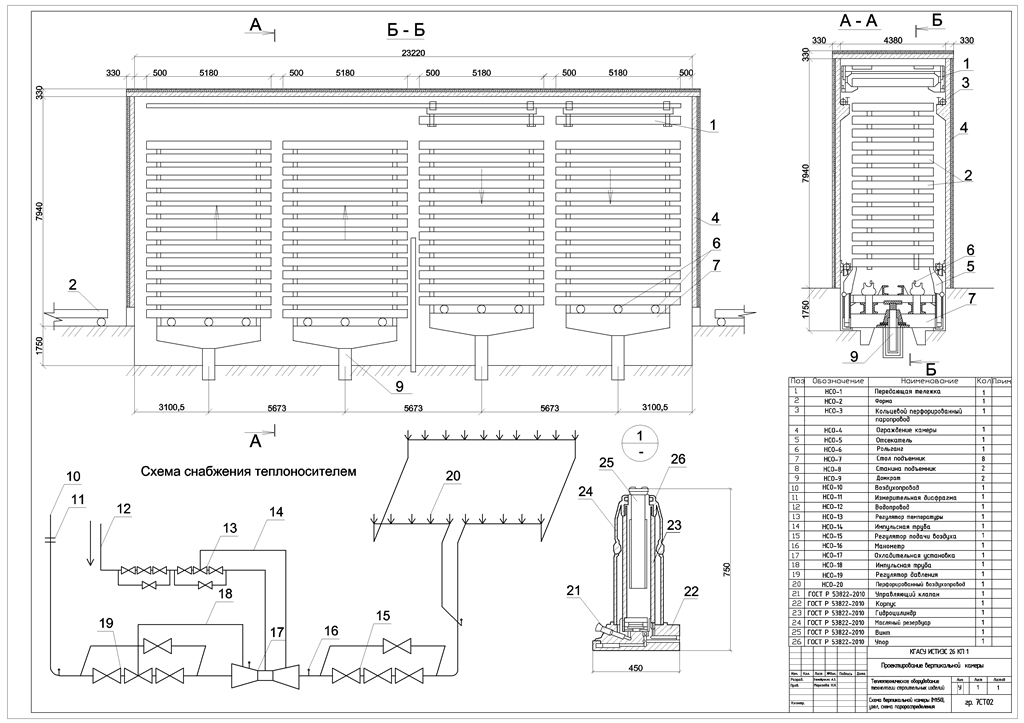

ВК.dwg
