Проектирование каробчатых вакуумных камер

МОСКОВСКИЙ АВИАЦИОННЫЙ ИНСТИТУТ
Кафедра ИСПЫТАНИЕ ЛЕТАТЕЛЬНЫХ АППАРАТОВ
курсовой проект по дисциплине "Проектирование вакуумных систем"
на тему "Проектирование коробчатых вакуумных камер"
Байконур 2015

В данной курсовой работе были изучены вакуумные камеры, их устройство, принцип работы и функциональное назначение. Изучили основы расчета вакуумных камер.
В практической части, исходя из исходных данных, была рассчитана горизонтальная вакуумная камера с коробчатой обечайкой подкрепленной ребрами и плоскими днищем с змеевиковым охлаждением и крышкой выполненными из стали Х18Н10Т.

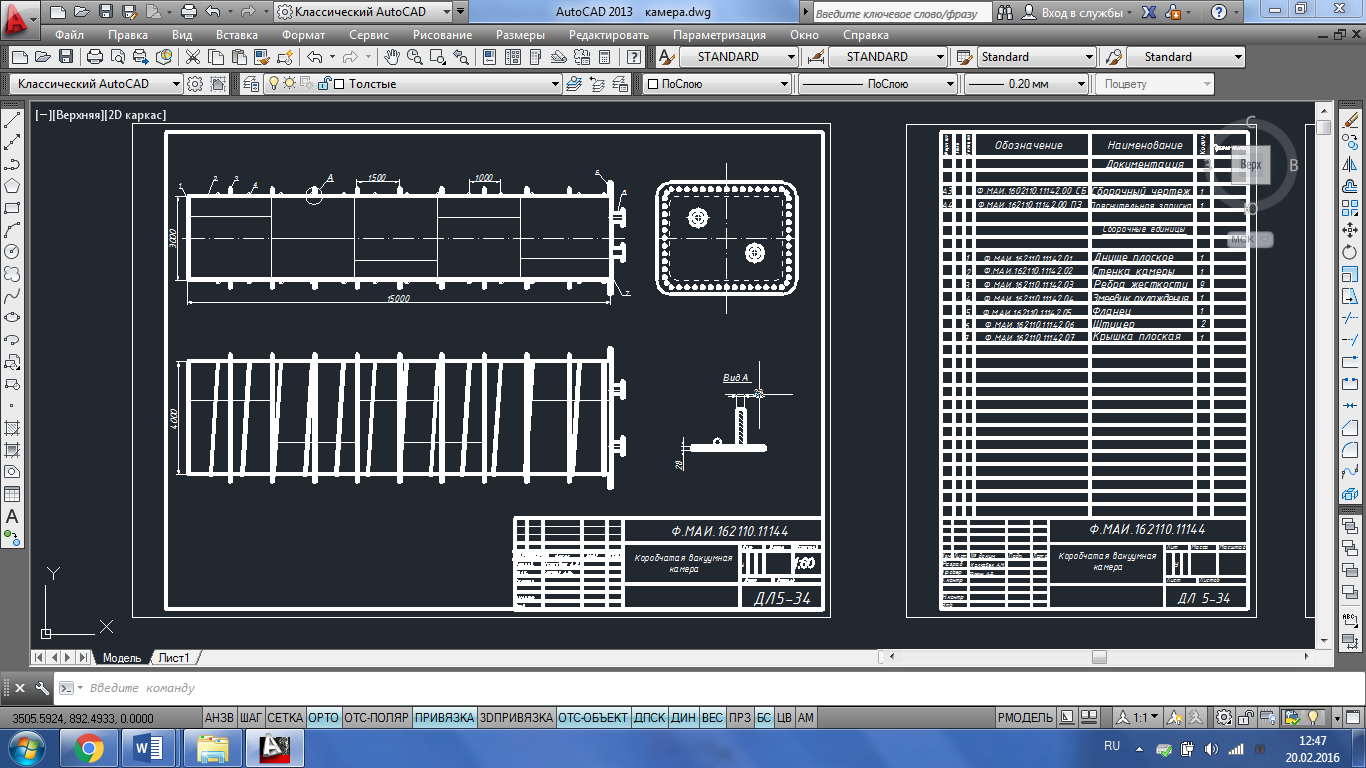

По полученным данным построен чертеж камеры с двумя штуцерами включающими в себя фланцы.
Исходные данные
Установка камеры – горизонтальное
Размеры обечайки В = 4 м; В1 = 3 м; Н = 15 м; l = 1.5
Крышка – плоская , днище – плоская
Способ охлаждения – змеевик
Температура в камере - tк =250С
материал корпуса камеры сталь марки Х18Н10Т (σв = 550•106 н/м2; σт = 220•106 н/м2; tст = 2000С).

Состав: коробчатая вакуумная камера, днище камеры, крышка камеры, ребра жесткости, Змеевик охлаждение,Фланец,Штуцер Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Транспорт / Космические системы и ракетостроение / Проектирование каробчатых вакуумных камер

список.docx
KR - Айдос.docx
Soderzhanie_2y_list (1).docx
камера.dwg
Титул.doc
