БНТУ
Кафедра вакуумная и компрессорная техника
Курсовой проект по дисциплине "Конструктивные элементы вакуумных систем"
На тему: "Расчёт вакуумной системы с разработкой конструкции вакуумной камеры"
Минск 2022

ОГЛАВЛЕНИЕ

ВВЕДЕНИЕ    4
1. ВЫБОР ВАКУУМНОЙ СХЕМЫ УСТАНОВКИ    5
2. ВЫБОР СРЕДСТВ КОНТРОЛЯ И ИЗМЕРЕНИЯ ВАКУУМА И ОПРЕДЕЛЕНИЕ ИХ МЕСТА РАЗМЕЩЕНИЯ НА ВАКУУМНОЙ СХЕМЕ    7
3 РАСЧЕТ СТАЦИОНАРНОГО РЕЖИМА РАБОТЫ ВАКУУМНОЙ УСТАНОВКИ    10
3.1    Выбор средств получения и поддержания вакуума    10
3.2    Компоновка элементов вакуумной системы    13
3.3    Определение конструктивных размеров соединительных трубопроводов и выбор элементов вакуумной системы    14
4    ПРОВЕРОЧНЫЙ РАСЧЕТ ВАКУУМНОЙ СИСТЕМЫ    20
4.1 Расчет распределения давления по вакуумным участкам.    20
4.2 Расчет вакуумной системы в неустановившемся режиме    24
5 РАЗРАБОТКА КОНСТРУКЦИИ ВАКУУМНОЙ КАМЕРЫ    27
5.1 Выбор материала и компоновки вакуумной камеры.    28
5.2 Расчёт толщины стенок, днища и крышки вакуумной камеры    29
ЗАКЛЮЧЕНИЕ    32
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ    33Исходные данные:
Рабочие давление р1=1·10-4 Па;
Суммарное газовыделение Q=4·10-5 м3·Па/с;
Размеры рабочей камеры: диаметр 0,9 м; высота 1,7 м.
Время работы в установившемся режиме t=60 мин.
Время работы в неустановившемся режиме t1=14 мин.



Автор
Sergo132
Дата
15.11.2022
Язык
Русский
Состав

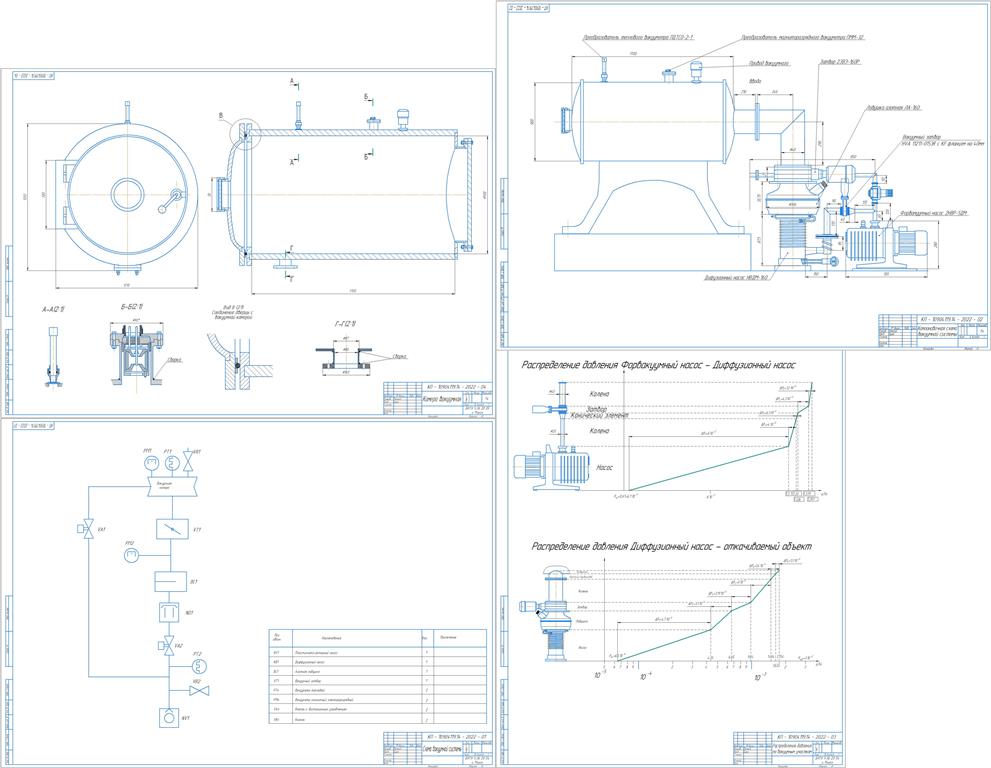

Вакуумная схема, График распределения давлений, Деталировка (вакуумная камера), Компоновка, ПЗ
Софт
КОМПАС-3D 2021 Как открыть?
Содержимое архива
  • ПЗ Конструктивные.docx
  • график распределения давлений.cdw
  • компоновка.cdw
  • вакуумная схема.cdw
  • камера.cdw
