Расчёт вакуумной системы с разработкой конструкции вакуумной камеры - давление (P), Па 2·10-3

БНТУ
Кафедра: ИПФ
Курсовой проект по дисциплине: "Вакуумные системы и технологии"

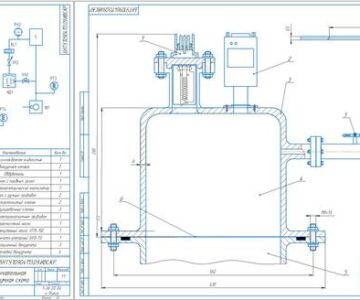

На тему: "Расчёт вакуумной системы с разработкой конструкции вакуумной камеры"
Минск 2021

Исходные данные:
Давление (P), Па 2·10-3
Газовая нагрузка (Q), м^3 Па/С 9,7·10-3
Диаметр (d), м 1,4
Высота (h), м 1,6
Время установившегося режима, мин 60
Время неустановившегося режима, мин 16
Расположение камеры вертикальная
Тип вакуумного насоса Диффузионный

Оглавление
1 ВЫБОР ВАКУУМНОЙ СИСТЕМЫ УСТАНОВКИ 4
2. Расчет стационарного режима работы вакуумной установки 8
2.1. Выбор средств получения и поддержания вакуума 8
2.2 Компоновка элементов вакуумной системы 11
3. Расчет проводимости в стационарном режиме 13
4.Распределение давления на участках в стационарном режиме 17
4 ПРОВЕРОЧНЫЙ РАСЧЕТ ВАКУУМНОЙ СИСТЕМЫ 22
5 РАСЧЕТ В НЕУСТАНОВИВШЕМСЯ РЕЖИМЕ 24
6. Расчета вакуумной камеры 30
6.1 Расчёт толщины стенок вакуумной камеры 32
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 39
