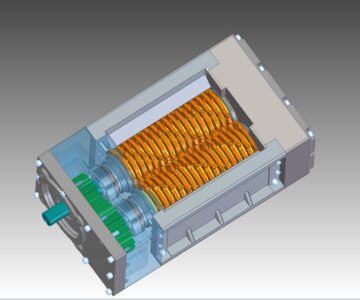

топ За месяцДробилка дисковая
Дробилка дисковая предназначена для измельчения различных строительных и пищевых материалов и продуктов.
Технические характеристики
1.Частота валов, об/мин.......................................................250
2.Общая мощность кВт,...........................................................3
4.Габариты
длина, м......................................................................................1,4
ширина, м...................................................................................0,75
высота, м...................................................................................1,55
Состав: Сборочные чертежи, спецификации, деталировка
Софт: КОМПАС-3D 19
Файлы:
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Еще чертежи и проекты по этой теме:
Чтобы оставить комментарий, нужно войти на сайт
Благодарю за чертёж. Как начальный помог.
Вопросы по чертежу
038.00.004 деталь 14 скорее всего это проставочное кольцо и соответственно чертёж ножа нужно заменить на проставочное кольцо. К самим ножам, один 15 мм второй 25 мм толщиной они устанавливаются на разные стороны или какая то другая компоновка.
038.00.001, 038.00.002 в описаниях чертежей указано по два листа фактически один
038.03.000 пластина 2 не совсем разобрался что она прикрывает, но есть может вероятность что это сбивной нож и он установлен между каждым дисковым ножом?
