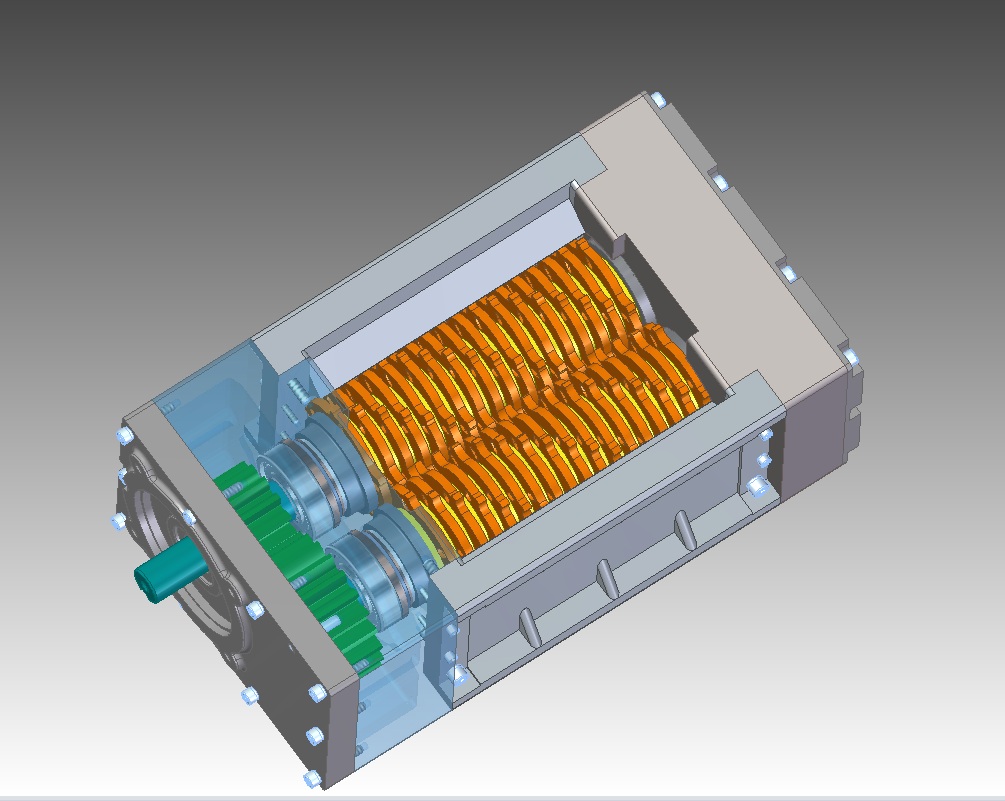

Дробилка канализационная

Канализационные дробилки ДКС предназначены для задержания и последующего измельчения отбросов, содержащихся в сточных водах. Канальные дробилки устанавливаются на канализационно-насосных станциях и предназначены для защиты насосного оборудования.
Дробилки легко измельчают дерево, ткани, резину, пластик и даже камни. Применение канальных дробилок позволяет сохранить органические вещества в сточных водах, сэкономить денежные средства на транспортировке отходов и снизить расходы на оплату труда персонала.
Дробилка образмеривалась на производстве с натурального образца.
Сборка выполнена в Solid Edge ST8. Файл формата Parasolid для импорта в Компас так же присутствует.

Состав: 3D Сборка

Софт: Solid Edge ST8

Файлы:
Дробилка - Сборка.x_t
Дробилка/
Дробилка/Боковая крышка.par
Дробилка/Крышка корпуса 2.par
Дробилка/Нож 6-1.par
Дробилка/Кольцо сальника.par
Дробилка/Черновик.dft
Дробилка/Винт_GOST_11738_84_M10x50_v13.00.par
Дробилка/Нож 2-1.par
Дробилка/Колесо 1.par
Дробилка/Кольцо 074-080-36-1-0 ГОСТ 9833-73.par
Дробилка/Кольцо 034-040-36-1-0 ГОСТ 9833-73.par
Дробилка/Гайка с контрящим винтом_GOST_12460_67_M30_v12.00.par
Дробилка/Корпус 1.par
Дробилка/Кольцо 074-080-36-1-0 ГОСТ 9833-73.stp
Дробилка/Шпонка 10х8х45.par
Дробилка/Шайба с шестигранным отверстием.par
Дробилка/Кольцо 034-040-36-1-0 ГОСТ 9833-73.stp
Дробилка/Черновик 2.dft
Дробилка/Винт_GOST_11738_84_M8x30_v13.00.par
Дробилка/Вал.par
Дробилка/Кольцо 034-040-36-1-0 ГОСТ 9833-73.log
Дробилка/Нож 2-2.par
Дробилка/Нож 3-1.par
Дробилка/Дробилка - Сборка.asm
Дробилка/Кольцо стопорное 35 ГОСТ 13942-86.par
Дробилка/Штифт_GOST_3128_70_1_10x50_v13.00.par
Дробилка/Гровер_GOST_6402_70_8.0x2.0_v13.00.par
Дробилка/Гровер_GOST_6402_70_10x2.5_v13.00.par
Дробилка/Винт_GOST_11738_84_M8x50_v13.00.par
Дробилка/Гровер_GOST_6402_70_6.0x1.4_v13.00.par
Дробилка/Нож 3.par
Дробилка/Сальник.par
Дробилка/Дробилка - Сборка.cfg
Дробилка/Корпус 2.par
Дробилка/Нож 4-1.par
Дробилка/Передача.cfg
Дробилка/Подшипник_GOST_7242_81_80308_v13.00.par
Дробилка/Нож 4.par
Дробилка/Нож 6.par
Дробилка/Крышка сальника.par
Дробилка/Кольцо стопорное 40 ГОСТ 13942-86.par
Дробилка/Нож 5-1.par
Дробилка/Вал выходной.par
Дробилка/Нож 2.par
Дробилка/Передача.asm
Дробилка/Кольцо 074-080-36-1-0 ГОСТ 9833-73.log
Дробилка/Нож 1.par
Дробилка/Симуляция.avi
Дробилка/Винт_GOST_11738_84_M6x45_v13.00.par
Дробилка/Винт_GOST_11738_84_M8x25_v13.00.par
Дробилка/Нож 5.par
Дробилка/Крышка корпуса 1.par
Дробилка/Колесо 2.par
Дробилка/Резинка сальника.par
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Дробилка дисковая
Рейтинг: 200
Софт: КОМПАС-3D 19
Состав: Сборочные чертежи, спецификаци
1
2
5
394
Дробилка дисковая

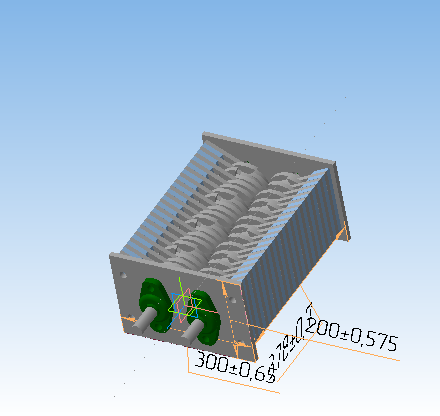

Кассета дробилки двухвальная. Подшипник 205в корпусе, вал шестигранный.
