Промышленный измельчитель шредер

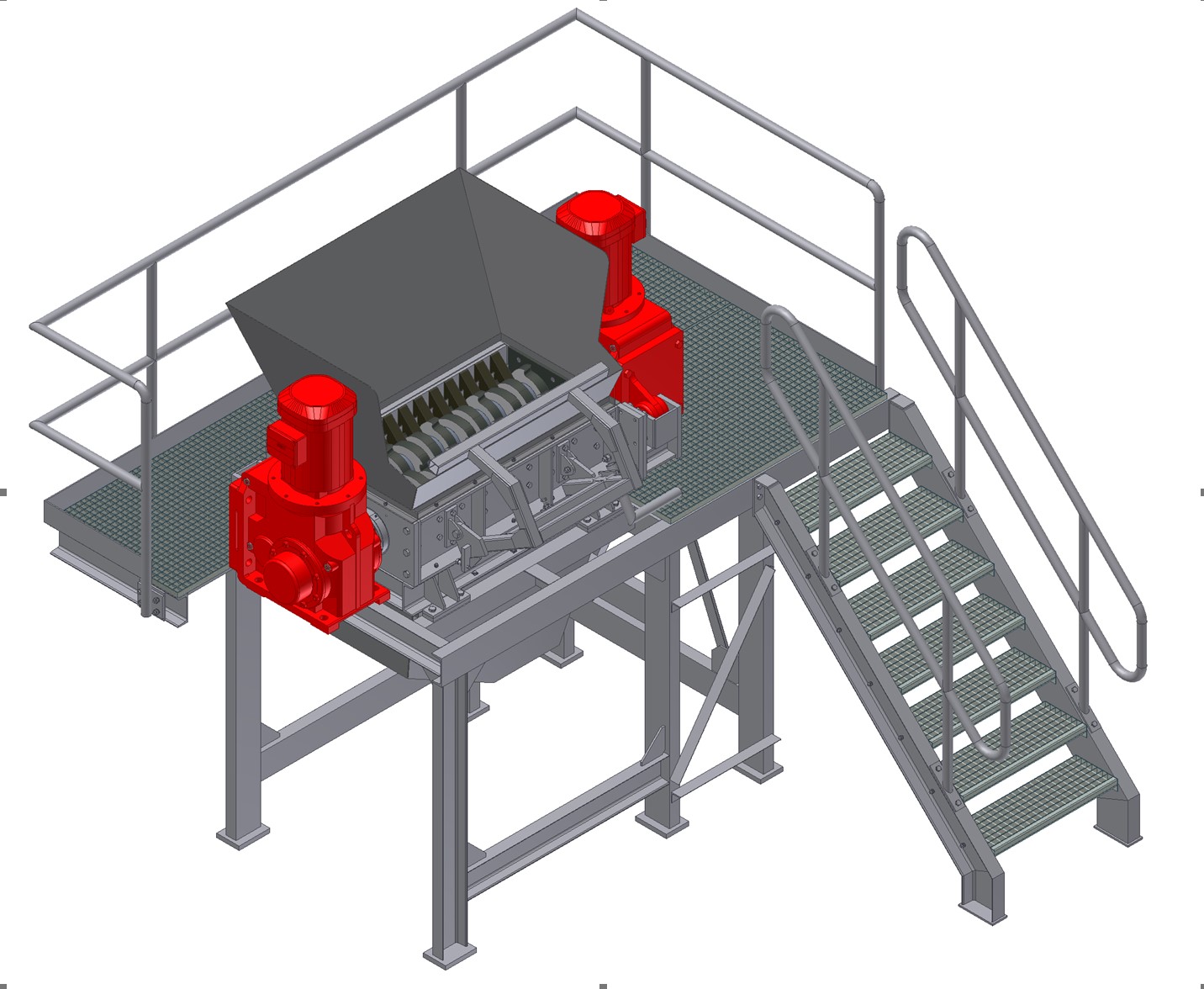

3D Модель двухвальной дробилки 2x15 кВт

ТЕХНИЧЕСКИЕ ДАННЫЕ:
Мощность привода: 2x15 кВт
Вращение вала №1: 13 об / мин.
Число оборотов вала 2:16 об / мин
Расстояние по оси: 235 мм
Толщина клинка: 49,5 мм
Количество лезвий: 25 шт.

При открытии может ругаться на 2а файла. Они есть в архиве, укажите путь к ним сами. Это из за того что разработчик из Польши, и некоторые буквы в пути к файлам могут отобразиться не корректно, пример "Stopień".

Состав: 3D Сборка

Софт: Autodesk Inventor 2016

Файлы:
Workspace/
Workspace/20215-4.iam
Workspace/20219.iam
Workspace/20195-N1.ipt
Workspace/ISO 657-1 - L60x60x6-650.ipt
Workspace/20198.ipt
Workspace/20217-3-N1.ipt
Workspace/20220.iam
Workspace/20200-N1.iam
Workspace/20197.ipt
Workspace/ISO 657-1 - L40x40x4-1261,5.ipt
Workspace/ISO 657-1 - L40x40x4-776.ipt
Workspace/ISO 4200 - 48.3x3.6 - 768,3.ipt
Workspace/20218-1.ipt
Workspace/20218-N1.iam
Workspace/PN EN 10220(3) - 159 x 10 - 49,5.ipt
Workspace/20191-NOWE.ipt
Workspace/20211-2.ipt
Workspace/20216.iam
Workspace/ISO 4200 - 48.3x3.6 - 1250.ipt
Workspace/ISO 4200 - 48.3x3.6 - 2000.ipt
Workspace/20203.ipt
Workspace/ISO 4200 - 48.3x3.6 - 1926,3.ipt
Workspace/ISO 657-1 - L80x80x8-545.ipt
Workspace/ISO 4200 - 48.3x3.6 - 676,3.ipt
Workspace/20216-5.ipt
Workspace/ISO 657_14 - 60x60x4 - 310.ipt
Workspace/20213_MIR.iam
Workspace/20209.ipt
Workspace/20222.ipt
Workspace/20219-1.ipt
Workspace/20219-3.ipt
Workspace/20207.iam
Workspace/20193-4.ipt
Workspace/20199.ipt
Workspace/20206.ipt
Workspace/ISO 657-2 - 120x80x10 - 1354.ipt
Workspace/Bok1-N1.iam
Workspace/Bok2-N1.iam
Workspace/ISO 4200 - 48.3x3.6 - 1131,4.ipt
Workspace/20207-3.ipt
Workspace/20207-5.ipt
Workspace/ISO 657-1 - L40x40x4-1271,5.ipt
Workspace/Ramie reakcyjne.iam
Workspace/20225-1.ipt
Workspace/20213-3.ipt
Workspace/20193-2-N1.ipt
Workspace/20225.iam
Workspace/DIN1026 - U 160 - 1306,5.ipt
Workspace/20204.ipt
Workspace/20196-N1.ipt
Workspace/DIN1026 - U 160 - 1326.ipt
Workspace/WAL 1-nowy.iam
Workspace/20223-1.ipt
Workspace/DIN1026 - U 160 - 670.ipt
Workspace/20213-1.iam
Workspace/ISO 657_14 - 60x60x4 - 275.ipt
Workspace/20213-1_MIR.iam
Workspace/20214.iam
Workspace/20215.iam
Workspace/ISO 4200 - 48.3x3.6 - 473,3.ipt
Workspace/20211-N1.iam
Workspace/20213-4.ipt
Workspace/20219-2.ipt
Workspace/20212-3.iam
Workspace/20207-4.ipt
Workspace/DIN1026 - U 160 - 3270.ipt
Workspace/20216-2.ipt
Workspace/Wspornik.iam
Workspace/20218-2-N1.ipt
Workspace/20201.ipt
Workspace/20218-3-N1.ipt
Workspace/20212-4.ipt
Workspace/DIN1026 - U 160 - 1525.ipt
Workspace/ISO 4200 - 48.3x3.6 - 1193.ipt
Workspace/20223-5.ipt
Workspace/20225-2.ipt
Workspace/20216-1.ipt
Workspace/ISO 657_14 - 60x60x4 - 1100.ipt
Workspace/DIN1026 - U 160 - 2960.ipt
Workspace/20223-2.ipt
Workspace/Rekojesc.iam
Workspace/20217-1.ipt
Workspace/20193-3.ipt
Workspace/DIN1026 - U 160 - 1365,5.ipt
Workspace/20223.iam
Workspace/20207-2.ipt
Workspace/ISO 657_14 - 60x60x4 - 585.ipt
Workspace/20212-8.ipt
Workspace/20212-9.ipt
Workspace/20212-10.ipt
Workspace/KATALOGOWE/
Workspace/KATALOGOWE/Kraty pomostowe WEMA/
Workspace/KATALOGOWE/Kraty pomostowe WEMA/30x3x1000x1400.ipt
Workspace/KATALOGOWE/Kraty pomostowe WEMA/30x3x2000x830.ipt
Workspace/KATALOGOWE/Kraty pomostowe WEMA/Stopieф 800x270/
Workspace/KATALOGOWE/Kraty pomostowe WEMA/Stopieф 800x270/Stopieф-1.ipt
Workspace/KATALOGOWE/Kraty pomostowe WEMA/Stopieф 800x270/Stopieф-4.ipt
Workspace/KATALOGOWE/Kraty pomostowe WEMA/Stopieф 800x270/Stopieф 800x270.iam
Workspace/KATALOGOWE/Kraty pomostowe WEMA/Stopieф 800x270/Stopieф-3.ipt
Workspace/KATALOGOWE/Kraty pomostowe WEMA/Stopieф 800x270/Stopieф-2.ipt
Workspace/KATALOGOWE/SEW/
Workspace/KATALOGOWE/SEW/KH127B T DRE 180M4/
Workspace/KATALOGOWE/SEW/KH127B T DRE 180M4/KH127B TDRE180M4 M4A 180-1.ipt
Workspace/DIN1026 - U 160 - 3335.ipt
Workspace/20207-1.ipt
Workspace/20211-1.ipt
Workspace/BIBLIOTEKA/
Workspace/BIBLIOTEKA/DIN 15 058/
Workspace/BIBLIOTEKA/DIN 15 058/25x6 DIN 15 058.ipt
Workspace/BIBLIOTEKA/pl-PL/
Workspace/BIBLIOTEKA/pl-PL/ISO 4017(1)/
Workspace/BIBLIOTEKA/pl-PL/ISO 4017(1)/ISO 4017 - M16 x 35ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 4017(1)/ISO 4017 - M10 x 45ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 4017(1)/ISO 4017 - M16 x 65ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 4017(1)/ISO 4017 - M12 x 35ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 4017(1)/ISO 4017 - M16 x 40ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 4017(1)/ISO 4017 - M10 x 35ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 4017(1)/ISO 4017 - M10 x 25ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 4017(1)/ISO 4017 - M16 x 45ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 4017(1)/ISO 4017 - M20 x 45ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 4017(1)/ISO 4017 - M20 x 80ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 4017(1)/ISO 4017 - M12 x 80ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 4017(1)/ISO 4017 - M10 x 30ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 4017(1)/ISO 4017 - M10 x 20ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 4017(1)/ISO 4017 - M16 x 50ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/PN-81 M-85111(1)/
Workspace/BIBLIOTEKA/pl-PL/PN-81 M-85111(1)/PN-81_M-85111 - Z 110.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 7089/
Workspace/BIBLIOTEKA/pl-PL/ISO 7089/ISO 7089 - 10 - 140 HV(1).ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 7089/ISO 7089 - 12 - 140 HV(1).ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 10642(1)/
Workspace/BIBLIOTEKA/pl-PL/ISO 10642(1)/ISO 10642 - M12 x 40.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 5251 B 3D/
Workspace/BIBLIOTEKA/pl-PL/ISO 5251 B 3D/ISO 5251 Bends 3D without straight ends(90 deg) DN40 3,6 3,6.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 4032(2)/
Workspace/BIBLIOTEKA/pl-PL/ISO 4032(2)/ISO 4032 - M10ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 4032(2)/ISO 4032 - M16ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 4032(2)/ISO 4032 - M12ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 4032(2)/ISO 4032 - M20ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 7042(2)/
Workspace/BIBLIOTEKA/pl-PL/ISO 7042(2)/ISO 7042 - M16ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/ISO 7042(2)/ISO 7042 - M10ISO.ipt
Workspace/BIBLIOTEKA/pl-PL/PN-77 M-82008/
Workspace/BIBLIOTEKA/pl-PL/PN-77 M-82008/PN-77_M-82008 - 20,5.ipt
Workspace/BIBLIOTEKA/pl-PL/PN-77 M-82008 Z/
Workspace/BIBLIOTEKA/pl-PL/PN-77 M-82008 Z/PN-77_M-82008 - Z 10,2.ipt
Workspace/BIBLIOTEKA/pl-PL/PN-77 M-82008 Z/PN-77_M-82008 - Z 12,2.ipt
Workspace/BIBLIOTEKA/pl-PL/PN-77 M-82008 Z/PN-77_M-82008 - Z 16,3.ipt
Workspace/BIBLIOTEKA/pl-PL/PN-77 M-82008 Z/PN-77_M-82008 - Z 20,5.ipt
Workspace/BIBLIOTEKA/pl-PL/PN-76 M-86003 A/
Workspace/BIBLIOTEKA/pl-PL/PN-76 M-86003 A/PN-76_M-86003 - M10 sto╛kowa krвtka(1).ipt
Workspace/BIBLIOTEKA/pl-PL/DIN 434/
Workspace/BIBLIOTEKA/pl-PL/DIN 434/DIN 434 - 11.ipt
Workspace/BIBLIOTEKA/pl-PL/DIN 434/DIN 434 - 17,5.ipt
Workspace/BIBLIOTEKA/pl-PL/DIN 3760 A/
Workspace/BIBLIOTEKA/pl-PL/DIN 3760 A/DIN 3760 - A - 125 x 150 x 12 - NBR.ipt
Workspace/BIBLIOTEKA/pl-PL/DIN 635 SKF(1)/
Workspace/BIBLIOTEKA/pl-PL/DIN 635 SKF(1)/DIN 635 SKF - SKF 23022 CC.ipt
Workspace/20212-11.iam
Workspace/20194-N1.ipt
Workspace/20192-NOwe.iam
Workspace/20224.ipt
Workspace/20212-6.ipt
Workspace/20223-3.ipt
Workspace/20208.ipt
Workspace/20221.ipt
Workspace/20217-N1.iam
Workspace/ISO 4200 - 48.3x3.6 - 295.ipt
Workspace/WAL 2-nowy.iam
Workspace/20212-1.iam
Workspace/ISO 657-2 - 120x80x10 - 216.ipt
Workspace/DIN 1025 - IPB 120-201.ipt
Workspace/ISO 657_14 - 60x60x4 - 510.ipt
Workspace/20215-1.ipt
Workspace/20210.iam
Workspace/DIN1026 - U 200 - 2113.ipt
Workspace/ISO 657-1 - L60x60x6-1120.ipt
Workspace/ISO 4200 - 48.3x3.6 - 733,3.ipt
Workspace/ISO 4200 - 48.3x3.6 - 325.ipt
Workspace/ISO 4200 - 48.3x3.6 - 1109,5.ipt
Workspace/20212-5.ipt
Workspace/20216-4.ipt
Workspace/20212.iam
Workspace/DIN1026 - U 160 - 601.ipt
Workspace/20217-2.ipt
Workspace/ISO 4200 - 48.3x3.6 - 3536,6.ipt
Workspace/20193-1-N1.ipt
Workspace/DIN1026 - U 160 - 1130.ipt
Workspace/20215-2.ipt
Workspace/Dociskacz.iam
Workspace/20202.ipt
Workspace/ISO 657-1 - L80x80x8-543.ipt
Workspace/20205.ipt
Workspace/ISO 657-1 - L80x80x8-670.ipt
Workspace/ISO 4200 - 48.3x3.6 - 1510.ipt
Workspace/20213-2.ipt
Workspace/20215-3.iam
Workspace/20216-3.ipt
Workspace/20212-7.ipt
Workspace/20223-6.ipt
Workspace/DIN1026 - U 160 - 1936.ipt
Workspace/20193-N1.iam
Workspace/Mechanizm tnacy-2-NOWY.iam
Workspace/ISO 657-1 - L60x60x6-1083.ipt
Workspace/20223-4.ipt
Workspace/DIN1026 - U 160 - 825.ipt
Workspace/DIN1026 - U 200 - 241.ipt
Workspace/DIN1026 - U 200 - 2113-wer2.ipt
Workspace/20212-2.iam
Workspace/ISO 657-2 - 120x80x10 - 160.ipt
Workspace/20213.iam
20220.ipj
