Назначение:

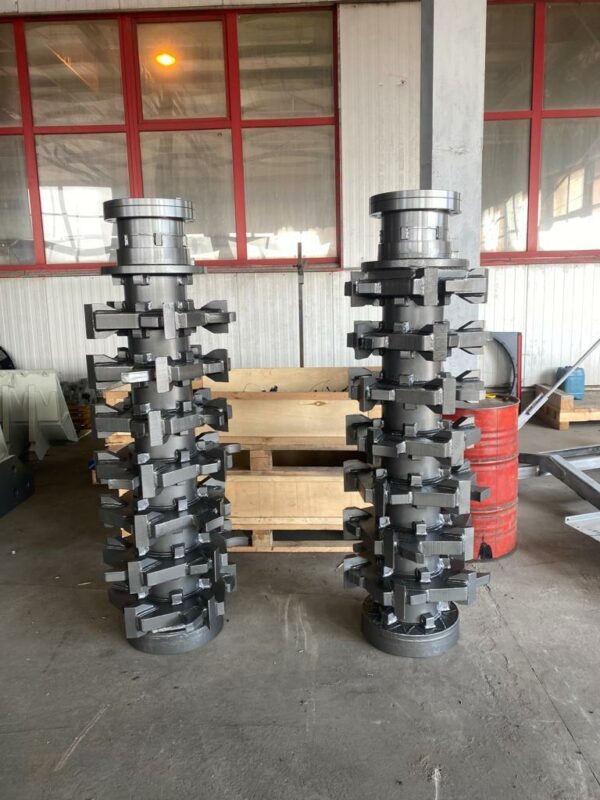

Проектируемые валы предназначены для установки в двухвальный шредер по переработке твёрдых отходов (пластик, дерево, резина, бытовой мусор). Основная задача – обеспечить надёжное захватывание, измельчение и проталкивание материала в рабочей камере с высокой стойкостью к износу и ударным нагрузкам.
Состав проекта валов для двухвального шредера
Проект разработан в соответствии с требованиями ЕСКД и включает полный комплект конструкторской документации, обеспечивающий изготовление, контроль и сборку изделия.
В состав проекта входят:
1. 3D-модели (SolidWorks):
• параметрические модели каждой отдельной детали (вал, ножи, втулки, подшипники, и т.д.);

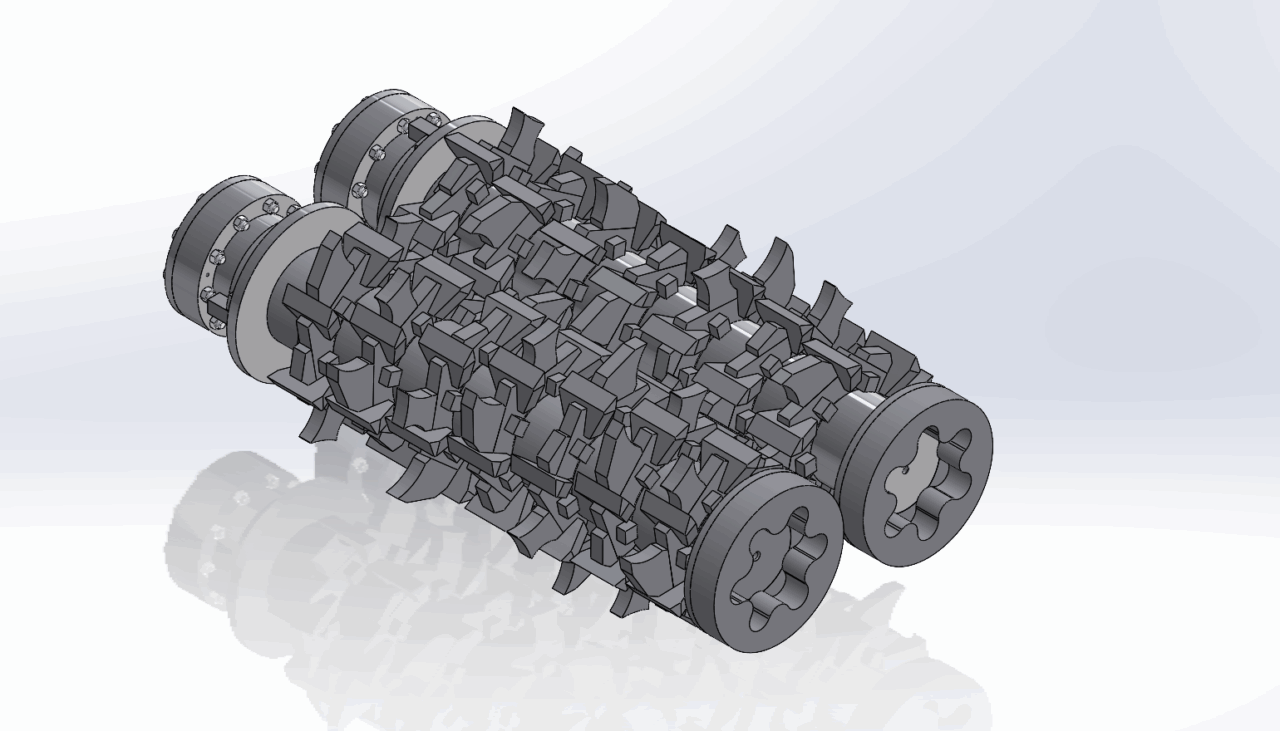

• сборочные 3D-модели узлов и общая сборка двух валов с подшипниковыми опорами.

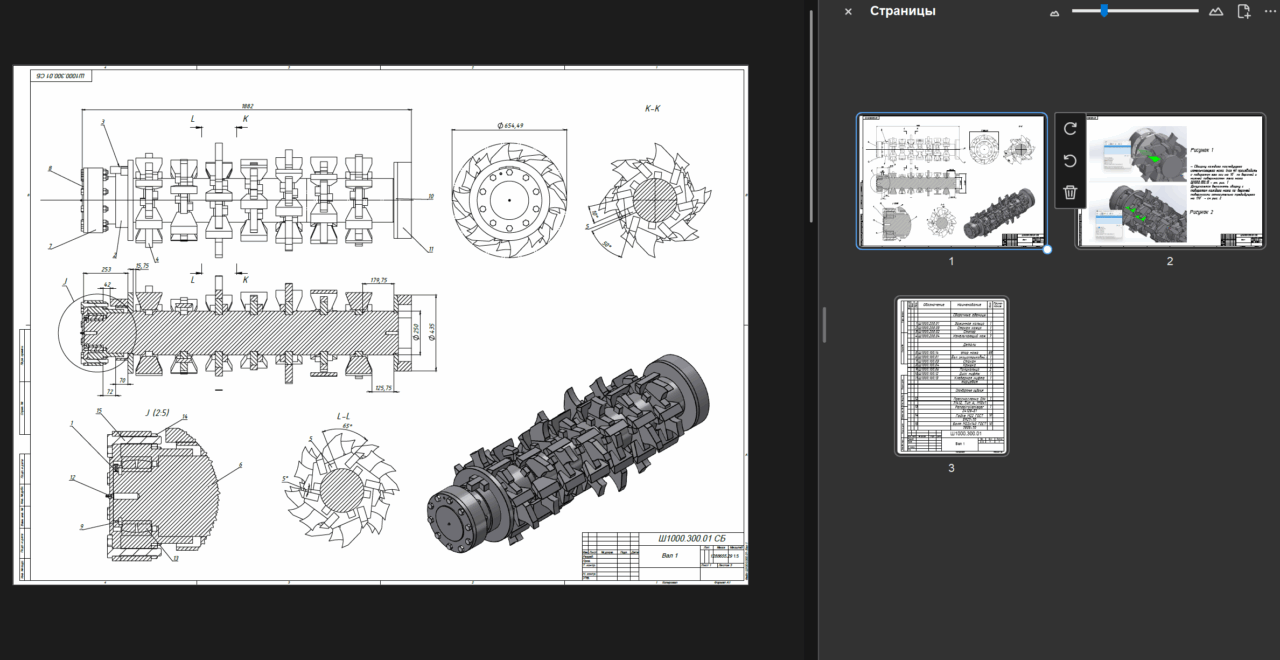

2. Чертежи в формате PDF:

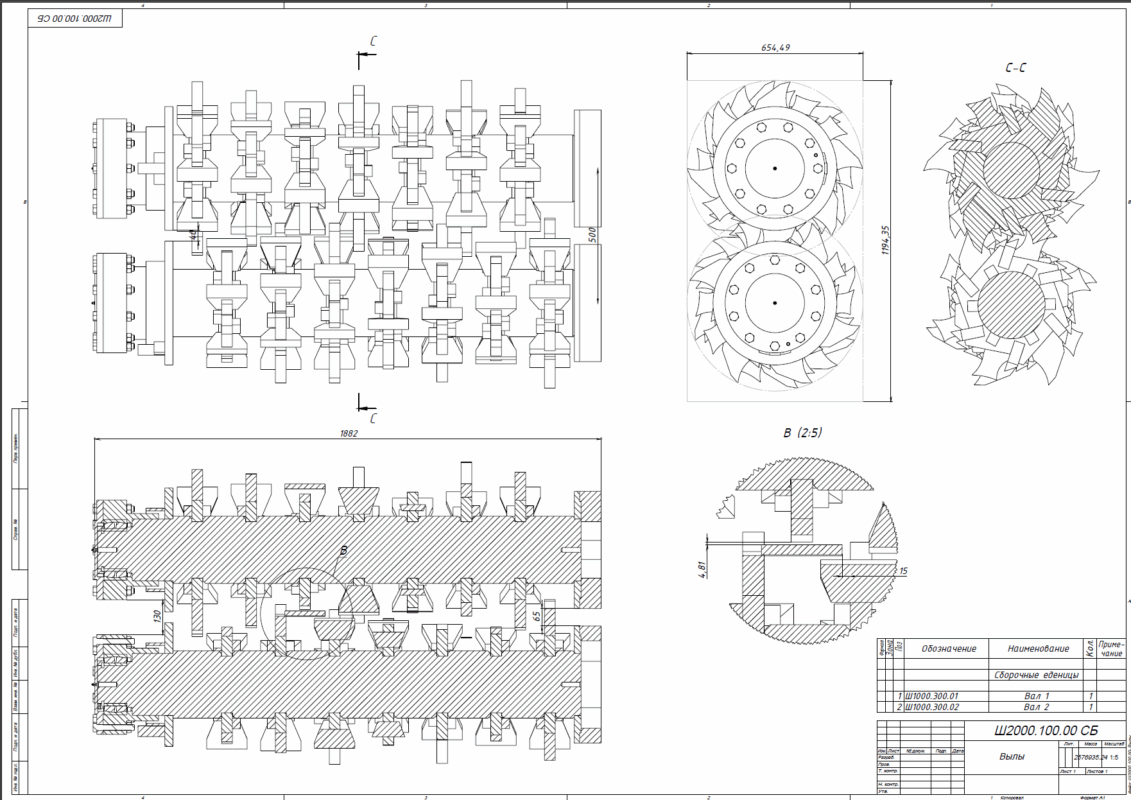

• сборочный чертёж двух валов с указанием посадок, зазоров и технических требований;
• спецификация изделия;
• чертежи всех деталей (валы, ножи, дистанционные кольца, крепёжные элементы и пр.) с размерами, допусками и техническими требованиями;
• общие виды сборки для наглядности.
3. Файлы для производства (DXF):
• раскрои и контуры ножей, втулок и других элементов из листового металла;
• посадочные шаблоны и монтажные пластины (при необходимости).
4. Сборочные документы:
• ведомость спецификаций;
• сборочные чертежи валов и узлов с порядком установки элементов;
• схемы расположения ножей на валу с указанием шага и последовательности.
Назначение комплекта:
Данный пакет документации обеспечивает полный производственный цикл: от 3D-моделирования и подготовки файлов для раскроя листового металла до выпуска чертежей деталей, их механообработки, сборки валов и установки в шредер.
