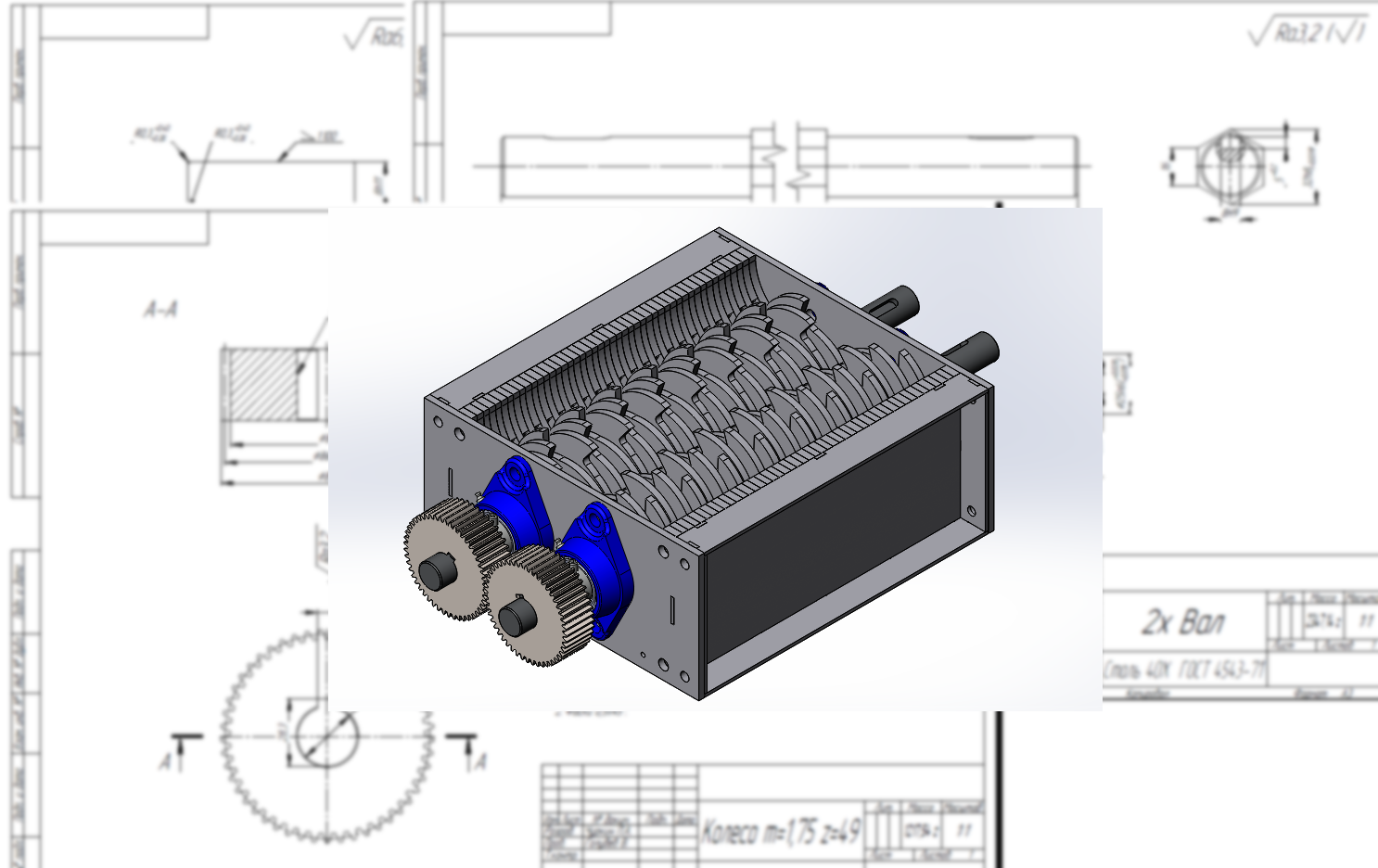

Шредер двухвальный с ножами для измельчения пластика, древесины и подобных материалов.
Толщина ножей 6 мм, фланцевый подшипниковый узел D25 (крепёжные отверстия под FLCTE25), вал шестигранный, зубчатые колёса (m=1.75, z=49) с шпоночным соединением. Чертежи и эскизы для изготовления прилагаются (без крепёжных элементов).
- Главная -
- Чертежи -
- Промышленность -
- Химическая промышленность (ПАХТ и ПАПП) -
- Шредер для измельчения пластиковых отходов
Шредер для измельчения пластиковых отходов
1
38
6740
22
6
150
Сообщить о проблеме
Автор
Павел
Чуркин
Дата
29.10.2019
Язык
Русский
Состав
3D сборка и чертежи
Софт
SolidWorks 2017
Как открыть?
Отзывов пока нет
Содержимое архива
-
Шредер для измельчения пластика
-
3mm 2x bottom1.SLDPRT
-
2х Вал.STEP
-
Опора подъшипниковая фланцевая D 25.SLDPRT
-
Колесо m=1,75 z=49.pdf
-
6mm 15x Knife1.SLDPRT
-
3mm 2x middle.SLDPRT
-
2х Вал.m3d
-
3mm 4x BearingSpacer.DXF
-
6mm 2x Side.DXF
-
6mm 16x Knife3.SLDPRT
-
7mm 4x 01.04.02 Bearing Spacer.SLDPRT
-
Зубчатое колесо 49з 1.75м 25мм.SLDPRT
-
6mm 15x Knife1.DXF
-
7mm 47x Fixed Knife small.SLDPRT
-
3mm 2x bottom1.DXF
-
2х Шестерня 25мм 49з 1.75мод.m3d
-
2х Шпонка.m3d
-
2х Шпонка.pdf
-
6mm 16х Knife2.DXF
-
3mm 2x middle.DXF
-
2х Шпонка.STEP
-
3mm 4x BearingSpacer.SLDPRT
-
3mm 2x Sieve.DXF
-
7mm 47x KnifeSpacer.DXF
-
7mm 47x Fixed Knife small.DXF
-
6mm 2x Side.SLDPRT
-
6mm 46x Fixed Knife big.DXF
-
3mm 2x top 1.DXF
-
7mm 1x Fixed Knife big.DXF
-
2х Вал.sldprt
-
7mm 1x Fixed Knife big.SLDPRT
-
6mm 46x Fixed Knife big.SLDPRT
-
3mm 2x top 1.SLDPRT
-
7mm 47x KnifeSpacer.SLDPRT
-
2х Шпонка.cdw
-
6mm 16x Knife3.DXF
-
Колесо m=1,75 z=49.cdw
-
2х Вал.cdw
-
2х Шпонка.sldprt
-
3mm 2x Sieve.SLDPRT
-
3mm 4x Side 1.DXF
-
7mm 4x 01.04.02 Bearing Spacer.DXF
-
Сборка Шредер.SLDASM
-
Зубчатое колесо 49з 1.75м 25мм.STEP
-
2х Вал.pdf
-
3mm 4x Side 1.SLDPRT
-
6mm 16х Knife2.SLDPRT
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Олег
James
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Подскажите пожалуйста размеры рабочей зоны и под какой мотор все это рассчитано?
если ножи разместить так, чтобы они жевали по центру, то 130х300 мм, если по краям, то 70х300 2 зоны.
Под мотор не расчитывалось, было взято по аналогу с одной осью и в 2 раза короче.
Там был мотор-редуктор NMRV 075-20-70-2,2 B5-B3. Соответственно нужно брать мощнее в 2 раза, а лучше в 4
И еще вопрос, зачем два хвостовика - если через шестерню, ну или наоборот, и к тому же визуально шестерни одинаковые, почему?
Какой они толщины фрезы, какие габариты, производительность?
Скажите, там сами фрезы есть, ну и весь набор на вал, и какой они толщины, хочу скачать-или нет смысла?
Вопрос не ясен. На картинке же видно что в сборке фрезы все присутствуют.
Для лазера так же контуры имеются.
Вот я не понимаю, мне ваш ответ не ясен, то что присутствует на сборке я и так вижу, а вот сколько позиций фрез и есть ли там промежуточные кольца, я не вижу, задаю вопрос не из праздного любопытства - хочу скачать сборку, и что ж Вы мне тогда на второй вопрос не ответили?
У работы есть автор, если он захочет он ответит на Ваши вопросы и подскажет.
Я могу подсказать только с общими вопросами.
Производительность, она зависит от многих параметров, перерабатываемого материала, двигателя и др. Автор может сказать результаты испытаний.
Габариты - зависят о толщины и количества элементов, в архиве есть на 7мм, 6мм. Длина вала 516мм, ориентируйтесь на него.
Про толщину тут уже писалось в комментариях. Так же как и про количество элементов, пример: открываем список файлов и смотрим 6mm 2x Side.dwg - это две боковые планки из 6мм, 6mm 16x Knife2.dxf - 16 ножей такого типа, и т.д. и т.п. Скачав модель как собрать разберетесь.
По конструктиву и принятию того или иного решения не могу сказать, есть автор - он так видит.
Но давайте думать логически, шестерни одинаковые - одинаковая скорость вращения валов. Везде так сделано, вот тут например. 2а концевика? Видимо просто не определился автор с какой стороны привод поставить.
Да, только я как раз писал, почему шестерни одинаковые, обычно делают разные как раз для разной скорости вращения валов ( ну это европейцы, они просто деньги считают )
Вот теперь большое спасибо за ответ, а то по набору файлов мне честно не очень понятно было. постараюсь связаться с автором!
Вот кстати вариант с двумя концевиками. Делают и разную скорость вращения валов, и реверс по перегрузке, сам хочу себе домой сделать такой для мусора.
шины съест? или тяжеловато будет для ножей 6мм ?
У ножей если профиль подредактируете, чтобы меньше захватывал - то может быть и съест. Для двигателя точно будет тяжеловато. В конструкции более уязвимые валы и каркас, нежели ножи
При резке обнаружилось, что листы 7мм толщиной - редкость, потому сборка и файлы изменены к максимальной толщине листов 6мм
Ну чертежей тут нет. Есть контуры под лазерную резку с указанием толщины и количества.
При резке обнаружилось, что листы 7мм толщиной - редкость, потому сборка и файлы изменены к максимальной толщине листов 6мм. Как изменить файлы скачивания?
Напишите в контакты - я перезалью архив.
а ещё есть вал, шестерня и шпонка, которая под лазерную резку не особо подходит, и у которых есть чертежи. Есть в пдф, раз с компасом нельзя. Но можно всегда их и удалить, если скажите
