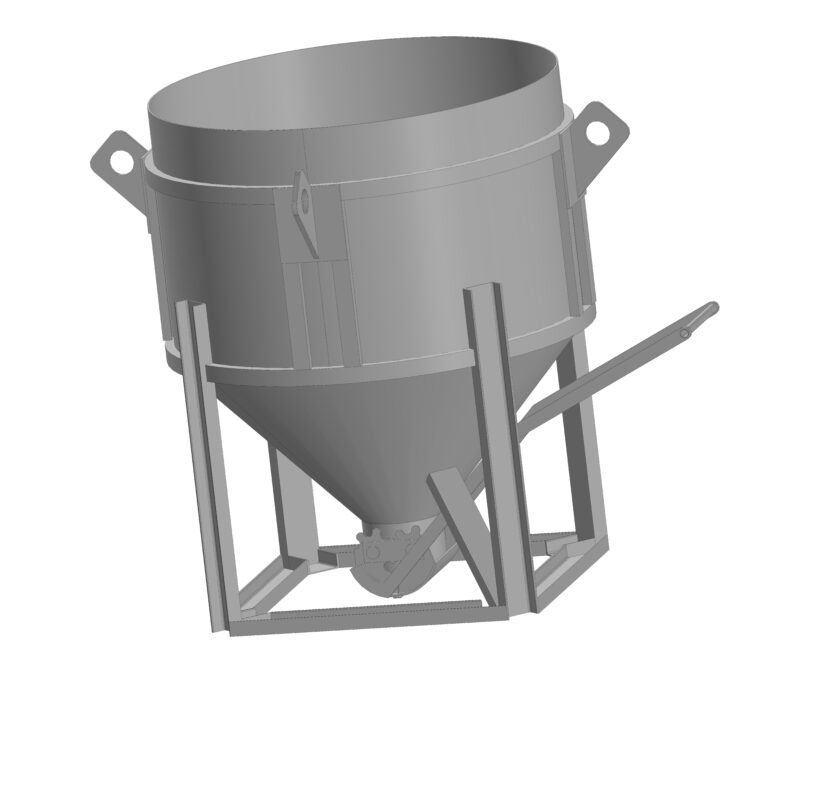

Емкость для бетона V=2.5м3 круглого сечения

Емкость для бетона предназначена для разливки бетона V=2.5м3 по формам для отливки бетонных изделий. Масса емкости - 724кг., Грузоподъемность - 6800кг.В 3д сборке визуально показан вибратор (вместо него АИР63). В спецификации это Вибратор площадочный промышленный Типа ИД-99Б У2, 1,5Квт, 380В, 3000об/мин. необходим для разбивки бетона. Крепление не показываю т.к. габаритные размеры вибраторов разные и крепятся в пределах площадки.

Емкость состоит из: Лист S=6мм. - обечайка емкости, Швеллер №14 - несущие балки емкости, Лист S=20мм. - проушины для транспортировки, Лист S=20мм. - запорный механизм, Лист S=10мм. - затвор.

3D Модели Емкость для бетона V=2.5м3

Автор

Александр

Дата

30.04.2026

Язык

Русский

Состав

3D Сборка (в дереве предупреждения), чертежи согласно списка файлов

Софт

КОМПАС-3D 22 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - Обечайка конусная _ 3036.25.111.002.cdw
  - Патрубок цилиндрический.m3d
  - Пластина подкладная поз.14.cdw
  - Поз.3 Обечайка нижняя.cdw
  - Поз.9 Обод нижний.cdw
  - Поз.10 Звездочка приводная.cdw
  - Поз.11 Пластина обечайки.cdw
  - Поз. 12 Пластина малая.cdw
  - Поз.13 Шайба.cdw
  - Поз.15 Рычаг.cdw
  - Поз.16 Ось.cdw
  - Поз.18 Укосина.cdw
  - Поз. 23 Фиксатор.cdw
  - Поз. 24 Основание запирающего мех-ма Поз.24.cdw
  - Сборка.cdw
  - Сборка для паспорта.jpg
  - Спецификация.spw
  - поз.1 Обечайка верхняя.cdw
  - поз.6 Проушина для строповки.cdw
  - поз.8 Обод верхний.cdw
- - - Поз.1 S6- 1шт..dft
    - Поз.1 S6- 1шт..dxf
    - Поз.2 S6 - 1шт..dft
    - Поз.2 S6 - 1шт..frw
    - Поз.2 S6 - 2шт..dft
    - Поз.2 S6 - 2шт..dxf
    - Поз.2 S6 - 2шт..frw
    - Поз.3 S6-1шт..dft
    - Поз.3 S6-1шт..dxf
    - Поз.3 S6-1шт..frw
    - Поз.11 S6-2шт..dft
    - Поз.11 S6-2шт..dxf
    - Поз.12 S6 -2шт..dft
    - Поз.12 S6 -2шт..dxf
  - - Поз.23 S8 - 2 шт..dft
    - Поз.23 S8 - 2 шт..dxf
  - - Поз.5 S10-4шт..dft
    - Поз.5 S10-4шт..dxf
    - Поз.10 1 пара S10 - 2шт..dft
    - Поз.10 1 пара S10 - 2шт..dxf
    - Поз.10 2 пара S10 - 2шт..dft
    - Поз.10 2 пара S10 - 2шт..dxf
    - Поз.15 S10 -2шт..dft
    - Поз.15 S10 -2шт..dxf
    - Поз.20 S10-1шт..dft
    - Поз.20 S10-1шт..dxf
  - - поз.6 S20-4шт..dft
    - поз.6 S20-4шт..dxf
    - поз.14 S20 - 2шт..dft
    - поз.14 S20 - 2шт..dxf
  - Поз.1 S6- 1шт..cdw
  - Поз.2 S6 - 1шт..cdw
  - Поз.3 S6 - 1 шт..cdw
  - Поз.5 S10-4шт..cdw
  - Поз.10 1 пара S10 - 2шт..cdw
  - Поз.10 2 пара S10 - 2шт..cdw
  - Поз.11 S6-2шт..cdw
  - Поз.12 S6 -2шт..cdw
  - Поз.15 S10 -2шт..cdw
  - Поз.20 S10-1шт..cdw
  - Поз.23 S8 - 2 шт..cdw
  - поз.6 S20-4шт..cdw
  - поз.14 S6 - 2шт..cdw
  - поз.14 S20 - 2шт..frw
- - Звездочка МАМА.m3d
  - Звездочка ПАПА.m3d
  - ОСЬ.m3d
  - Обечайка цилиндр нижняя.m3d
  - Ось.cdw
  - Ось запорного мех-ма.m3d
  - Пластина.m3d
  - Пластина основания.m3d
  - Пластина основания БЕЗ ОТВЕРСТИЯ.m3d
  - РЫЧАГ.m3d
  - Сборка нового мех-ма запорного.cdw
  - Сборка нового мех-ма запорного для паспорта.cdw
  - Сборка нового мех-ма запорного для паспорта.jpg
  - Сборка с новым запорным мех-мом.a3d
  - Сборка с новым запорным мех-мом.stp
  - Чертеж черновик.cdw
  - Шайба ЗАПОРНОГО МЕХ-МА.m3d
  - Щека радиусная узкая.m3d
  - Щека радиусная широкая.m3d
- - - S1.5мм..DOC
    - S1.5мм..Dsp
    - S1.5мм..Ord
    - S1.5мм.001.Dft
    - S1.5мм.001.FNC
    - S1.5мм.001.Fnf.DOC
    - S1.5мм.001.mpf
    - S1.5мм.001_AUT.TXT
    - S1.5мм.dxf
    - S1.5мм._AUT.TXT
    - Шаблон для вальцовки.cdw
    - Шаблон для вальцовки.dft
    - Шаблон для вальцовки.dxf
  - - S6-1-1шт. Обечайка нижняя.cdw
    - S6-1-1шт. Обечайка нижняя.dft
    - S6-1-1шт. Обечайка нижняя.dxf
    - S6мм..DOC
    - S6мм..Dsp
    - S6мм..Ord
    - S6мм.001.Dft
    - S6мм.001.FNC
    - S6мм.001.Fnf.DOC
    - S6мм.001.mpf
    - S6мм.001_AUT.TXT
    - S6мм.dxf
    - S6мм._AUT.TXT
  - - S10-1-1шт. - Щека радиусная узкая.cdw
    - S10-1-1шт. - Щека радиусная узкая.dft
    - S10-1-1шт. - Щека радиусная узкая.dxf
    - S10-1-1шт. Щека радиусная широкая.cdw
    - S10-1-1шт. Щека радиусная широкая.dft
    - S10-1-1шт. Щека радиусная широкая.dxf
    - S10-1-2шт. Звездочка МАМА.dft
    - S10-1-2шт. Звездочка МАМА.dxf
    - S10-1-2шт. Звездочка МАМА.frw
    - S10-1-2шт. Звездочка ПАПА.dft
    - S10-1-2шт. Звездочка ПАПА.dxf
    - S10-1-2шт. Пластина.cdw
    - S10-1-2шт. Пластина.dft
    - S10-1-2шт. Пластина.dxf
    - S10мм..DOC
    - S10мм..Dsp
    - S10мм..Ord
    - S10мм.001.Dft
    - S10мм.001.FNC
    - S10мм.001.Fnf.DOC
    - S10мм.001.mpf
    - S10мм.001_AUT.TXT
    - S10мм.dxf
    - S10мм._AUT.TXT
    - Звездочка МАМА.cdw
    - Звездочка ПАПА.cdw
  - - S20-1-2шт. Пластина.cdw
    - S20-1-2шт. Пластина.dft
    - S20-1-2шт. Пластина.dxf
    - s20-1-2шт. Рычаг.cdw
    - s20-1-2шт. Рычаг.dft
    - s20-1-2шт. Рычаг.dxf
    - S20.DOC
    - S20.Dsp
    - S20.Ord
    - S20_AUT.TXT
    - S20001.Dft
    - S20001.FNC
    - S20001.Fnf.DOC
    - S20001.mpf
    - S20001_AUT.TXT
- - s6-2-2шт..cdw
  - s6-2-2шт..dxf
  - S6-4-4шт..dxf
  - Кольца нижние малые S6-3-8шт..dxf
  - Кольцо.cdw
  - Кольцо верхнее большое S6-1-4шт..dxf
  - Кольцо нижнее из частей.cdw
  - Подгибка полосы между кольцами прорисовка.cdw
  - Полоса малая для жесткости между швеллерами.cdw
  - Прорисовка в сборе колец и полос.cdw
  - Прорисовка в сборе колец и полос малых между швеллерами.cdw
  - полоса малая между швеллерами.cdw
- АИР-63.m3d
- Бадья Круглая СБ.cdw
- Для объема.m3d
- Звездочка приводная поз.10 1 пара+.m3d
- Звездочка приводная поз.10 2 пара+.m3d
- Звездочка приводная поз.10.m3d
- Обод верхний поз.8.m3d
- Обод нижний .m3d
- Обод нижний 1 сегмент поз.9.m3d
- Обод нижний 2 поз.9.m3d
- Обод нижний 3 поз.9.m3d
- Обод нижний 4 поз.9.m3d
- Основание запирающего мех-ма.m3d
- Ось поз.16.m3d
- Патрубок конический.cdw
- Патрубок конический.dxf
- Патрубок конический.frw
- Патрубок конический.m3d
- Патрубок цилиндрический.cdw
- Патрубок цилиндрический.dxf
- Патрубок цилиндрический.frw
- Патрубок цилиндрический.m3d
- Пластина малая поз.12.m3d
- Пластина обечайки поз.11.m3d
- Поз.3 Обечайка нижняя.m3d
- Поз.16 Ось.cdw
- Проушина для страповки поз.6.m3d
- Рычаг+ поз.15.m3d
- Сборка.cdw
- Сборка с новым запорным мех-мом.jpg
- Сборка с новым запорным мех-мом 2.jpg
- Укосина поз.18.m3d
- Фиксатор поз.23.m3d
- Шайба диам.24.m3d
- Шайба поз.13.m3d
- Швеллер распорка 4.m3d
- Швеллер распорка угловая1.m3d
- Швеллер угловой 2.m3d
- рычаг+.m3d
- швеллер угловой распорка 3.m3d
