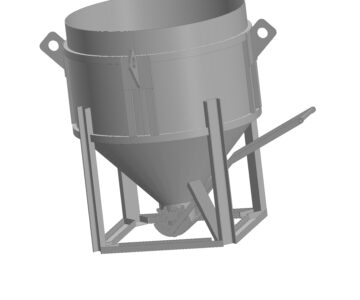

Емкость предназначена для разливки бетона по формам и имеет вибратор для разбивки бетона. Проектировалась в 3D модели сборка, деталировка, а так же имеются чертежи 2D сборка, 2D деталировка, спецификация.

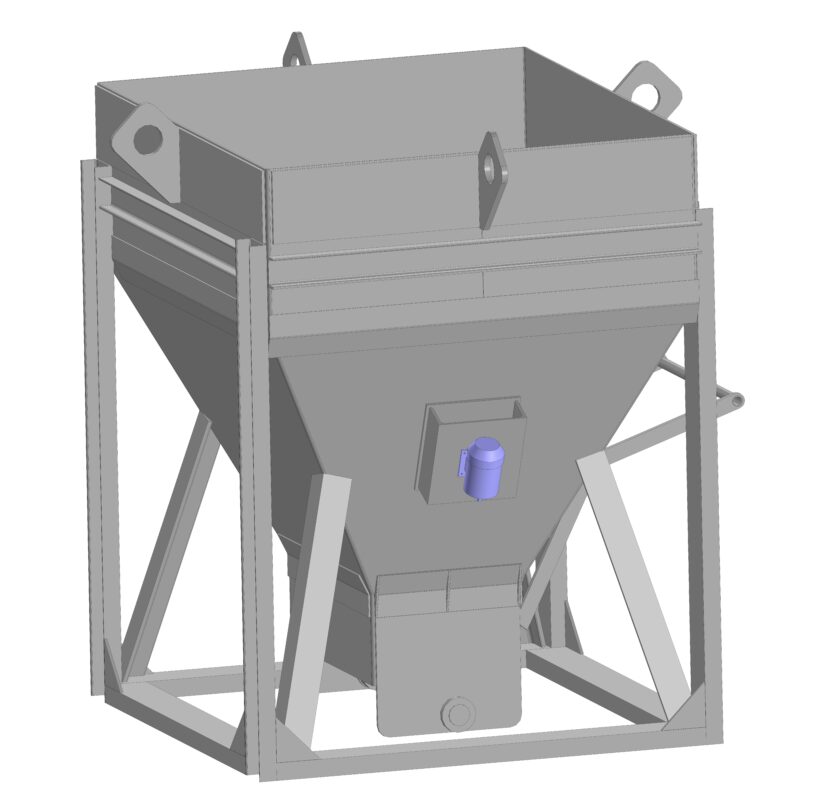

В 3д сборке визуально показан вибратор (вместо него АИР63). В спецификации поз.32 это Вибратор площадочный промышленный Типа ИД-99Б У2, 1,5Квт, 380В, 3000об/мин. необходим для разбивки бетона. Крепление не показываю т.к. габаритные размеры вибраторов разные и крепятся в пределах площадки.
Александр Василенко
S6 - поз. 11- 2шт..cdw
S6 - поз. 11- 2шт..dft
S6 - поз. 11- 2шт..dxf
s6 поз.1 длинный - 2шт..cdw
s6 поз.1 длинный - 2шт..dft
s6 поз.1 длинный - 2шт..dxf
s6 поз.1 длинный - 2шт..frw
s6 поз.1 короткий - 2шт..cdw
s6 поз.1 короткий - 2шт..dft
s6 поз.1 короткий - 2шт..dxf
S6-ПОЗ.8 Стенка большая-2шт..cdw
S6-ПОЗ.8 Стенка большая-2шт..dft
S6-ПОЗ.8 Стенка большая-2шт..dxf
S6-ПОЗ.8 Стенка большая-2шт..frw
S6-ПОЗ.8 Стенка малая-2шт..cdw
S6-ПОЗ.8 Стенка малая-2шт..dft
S6-ПОЗ.8 Стенка малая-2шт..dxf
S6- Поз.6- 2 шт..dft
S6- Поз.6- 2 шт..dxf
S6- Поз.6- 2 шт..frw
S6-Поз.9- 2шт.длинный.cdw
S6-Поз.9- 2шт.длинный.dft
S6-Поз.9- 2шт.длинный.dxf
S6-Поз.9- 2шт.короткий.cdw
S6-Поз.9- 2шт.короткий.dft
S6-Поз.9- 2шт.короткий.dxf
S6-Поз.12 Косынка -14 шт..cdw
S6-Поз.12 Косынка -14 шт..dft
S6-Поз.12 Косынка -14 шт..dxf
s6- поз.7 - 2шт..cdw
s6- поз.7 - 2шт..dft
s6- поз.7 - 2шт..dxf
S6- поз.10 - 2шт..cdw
S6- поз.10 - 2шт..dft
S6- поз.10 - 2шт..dxf
S10 - Поз.15 - 2шт..cdw
S10 - Поз.15 - 2шт..dft
S10 - Поз.15 - 2шт..dxf
S10 - Поз.16 Пластина большая- 2 шт..cdw
S10 - Поз.16 Пластина большая- 2 шт..dft
S10 - Поз.16 Пластина большая- 2 шт..dxf
S10 - Поз.28 Упор- 2шт..cdw
S10 - Поз.28 Упор- 2шт..dft
S10 - Поз.28 Упор- 2шт..dxf
S10 - Поз.30 - 8 шт..cdw
S10 - Поз.30 - 8 шт..dft
S10 - Поз.30 - 8 шт..dxf
S10 - Рычаг поз.14 - 2шт..cdw
S10 - Рычаг поз.14 - 2шт..dft
S10 - Рычаг поз.14 - 2шт..dxf
S10 - поз.2 длинный -2 шт..cdw
S10 - поз.2 длинный -2 шт..dft
S10 - поз.2 длинный -2 шт..dxf
S10 - поз.2 короткий - 2шт..dft
S10 - поз.2 короткий - 2шт..dxf
S10-Поз.13 Звездочка Мама -2шт..cdw
S10-Поз.13 Звездочка папа -2шт..cdw
S10-Поз.13 Звездочка папа -2шт..dft
S10-Поз.13 Звездочка папа -2шт..dxf
S10- Поз.22 - Дно приводного мех-ма - 2 шт..cdw
S10- Поз.22 - Дно приводного мех-ма - 2 шт..dft
S10- Поз.22 - Дно приводного мех-ма - 2 шт..dxf
S10- Поз. 29 - 1шт..cdw
S10- Поз. 29 - 1шт..dft
S10- Поз. 29 - 1шт..dxf
S20- поз.3-4 шт..cdw
S20- поз.3-4 шт..dft
S20- поз.3-4 шт..dxf
S25- Поз.17 - 2шт..cdw
S25- Поз.17 - 2шт..dft
S25- Поз.17 - 2шт..dxf
дублер поз.2 короткий -2шт..cdw
S1,5-1-1шт. ШАБЛОН ДЛЯ ВАЛЬЦОВКИ ЩЕКИ.cdw
S1,5-1-1шт. ШАБЛОН ДЛЯ ВАЛЬЦОВКИ ЩЕКИ.dxf
S10--3-1шт. ЗАСЛОНКА.cdw
S10--3-1шт. ЗАСЛОНКА.dxf
S10-1-1шт. пластина подкладная.cdw
S10-1-1шт. пластина подкладная.dxf
s10-2-2шт. пластины боковые.cdw
s10-2-2шт. пластины боковые.dxf
S10-4-2шт. Боковины под Заслонку.cdw
S10-4-2шт. Боковины под Заслонку.dxf
S20-1-2шт..cdw
S20-1-2шт..dxf
S6.DOC
S6.Dsp
S6.Ord
S6_AUT.TXT
S6001.Dft
S6001.dxf
S6001.FNC
S6001.Fnf.DOC
S6001.frw
S6001.mpf
S6001_AUT.TXT
S6002.Dft
S6002.dxf
S6002.FNC
S6002.Fnf.DOC
S6002.mpf
S6002_AUT.TXT
S10.DOC
S10.Dsp
S10.Ord
S10_AUT.TXT
S10001.Dft
S10001.dxf
S10001.FNC
S10001.Fnf.DOC
S10001.mpf
S10001_AUT.TXT
S20.DOC
S20.Dsp
S20.Ord
S20_AUT.TXT
S20001.Dft
S20001.dxf
S20001.FNC
S20001.Fnf.DOC
S20001.mpf
S20001_AUT.TXT
S25.DOC
S25.Dsp
S25.Ord
S25_AUT.TXT
S25001.Dft
S25001.dxf
S25001.FNC
S25001.Fnf.DOC
S25001.mpf
S25001_AUT.TXT
S6.DOC
S6.Dsp
S6.Ord
S6_AUT.TXT
S6001.Dft
S6001.dxf
S6001.FNC
S6001.Fnf.DOC
S6001.mpf
S6001_AUT.TXT
S1.5.DOC
S1.5.Dsp
S1.5.Ord
S1.5_AUT.TXT
S1.5001.Dft
S1.5001.FNC
S1.5001.Fnf.DOC
S1.5001.mpf
S1.5001_AUT.TXT
S1.dxf
S20-1-2шт..cdw
S20-1-2шт..dxf
S9-1-2шт..cdw
S9-1-2шт..dft
S9-1-2шт..dxf
S9-2-2шт. фиксатор малый.cdw
S9-2-2шт. фиксатор малый.dft
S9-2-2шт. фиксатор малый.dxf
s9.DOC
s9.Dsp
s9.Ord
s9_AUT.TXT
s9001.Dft
s9001.dxf
s9001.FNC
s9001.Fnf.DOC
s9001.mpf
s9001_AUT.TXT
Фиксатор.m3d
Фиксатор малый.m3d
S6- Поз.6- 2 шт..cdw
S10 - Рычаг поз.14 - 2шт..cdw
АИР-63.m3d
Бадья для бетона прямоугольная V=2,5м3 для паспорта.cdw
ДУБЛЕР ПОЗ.2 ДЛИННЫЙ.m3d
Деталь для объема.m3d
Дно приводного мех-ма.m3d
Дно приводного мех-ма 2.m3d
Дублер поз.2 короткий.cdw
ЗАСЛОНКА.m3d
Конус поз.8.cdw
Конус поз.8.m3d
ОСЬ ПРИВОДНОГО МЕХ-МА.m3d
Обечайка.m3d
Обечайка СБ.m3d
Обечайка верхняя поз.1.cdw
Обечайка верхняя поз.1.m3d
Обечайка нижняя поз.9.cdw
Обечайка нижняя поз.9.m3d
Ось запорног мех-ма.m3d
Ось запорного мех-ма.m3d
Поз.2 Дублер длинный.cdw
Поз.12 Косынка.cdw
Поз.12 Косынка.m3d
Поз.13 Звездочка приводная.cdw
Поз.14 Рычаг.cdw
Поз.15 Пластина звездочки малая.cdw
Поз.15 пластина звездочки малая.m3d
Поз.16 Пластина большая.cdw
Поз.16 Пластина большая.m3d
Поз.18 Ось приводного мех-ма.cdw
Поз.18 Ось приводного мех-ма.m3d
Поз. 19 Шайба оси.m3d
Поз.19 Шайба оси.m3d
Поз. 19 Шайба оси прив. мех-ма.cdw
Поз.22 Дно приводного мех-ма.cdw
Поз.28 Упор.cdw
Поз.28 Упор .m3d
Поз.30 Косынки опорные.cdw
Проушина поз.3.cdw
Проушина поз.3.m3d
Резервуар сборка.cdw
Ручка запорного мех-ма.m3d
Рычаг поз.14.m3d
Сборка+++ механизма затвора.stp
Сборка.cdw
Сборка ПРОРИСОВКА ОТВЕРСТИЙ ПОД ЗАПОРНЫЙ МЕХ-М.cdw
Сборка вставка картинки.cdw
Сборка для нового мех-ма.a3d
Сборка для нового мех-ма.igs
Сборка для нового мех-ма.jpg
Сборка для нового мех-ма.x_t
Сборка для нового мех-ма stp.stp
Сборка для нового мех-ма с поворотом запорного мех-ма.a3d
Сборка для паспорта.jpg
Сборка конуса.a3d
Тара для бетона V=2,5м3.spw
Тело 27.m3d
Усиление длинное поз.7.cdw
Усиление длинное поз.7.m3d
Усиление короткое Поз.6.cdw
Усиление короткое Поз.6.m3d
дублер поз.2 короткий.m3d
конус поз.8 -1.m3d
поз. 11 Усиление обечайки длинное.cdw
поз. 11 Усиление обечайки длинное.m3d
поз.30 косынки опорные.m3d
тяга.m3d
усиление обечайки нижней поз.10.cdw
усиление обечайки нижней поз.10.m3d
