Форма для шлакоблоков 390х270х225

149

200

3D модель Форма для шлакоблоков 390х270х225

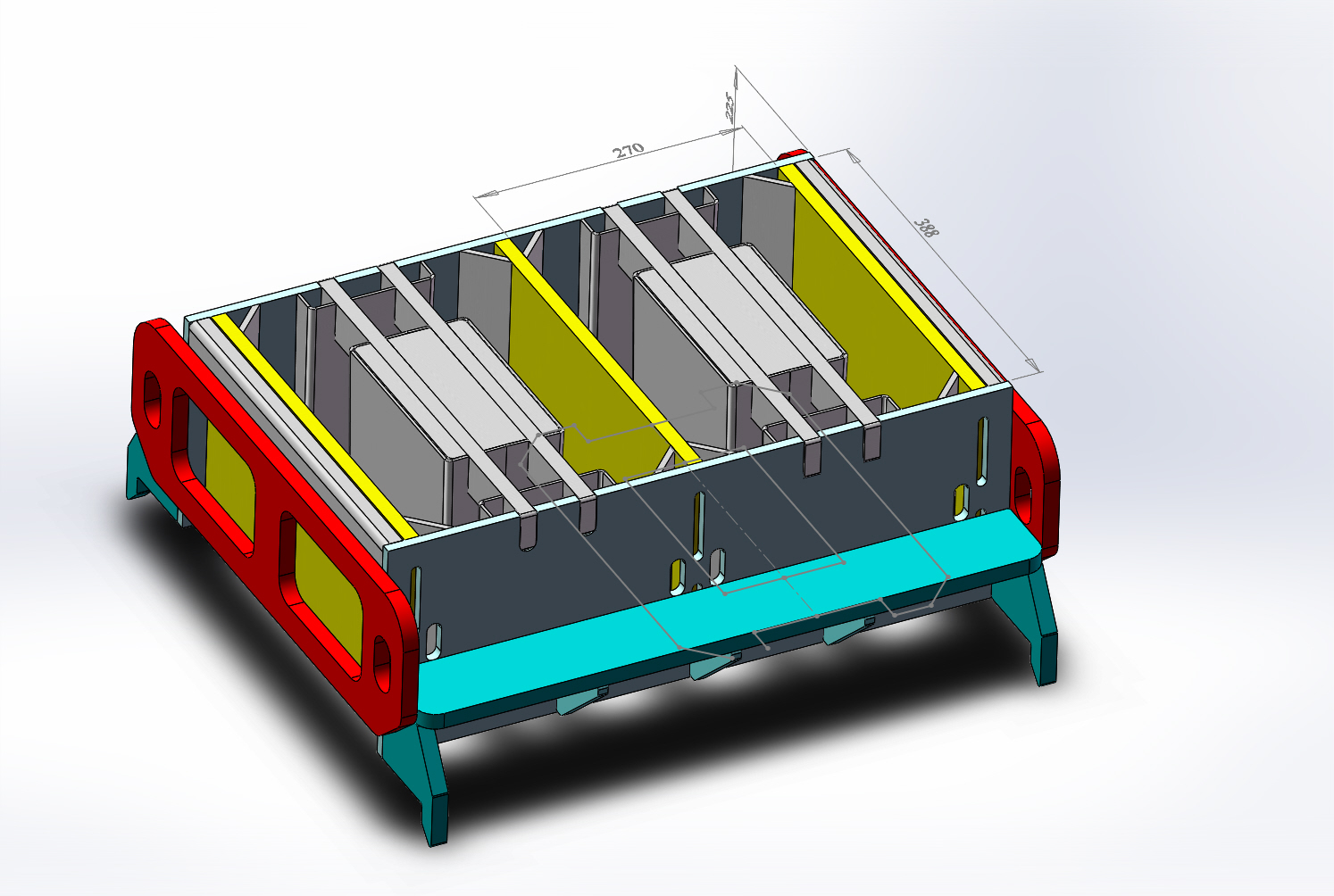

Двух-местная форма. Предназначена для изготовления шлакоблоков, размеры - 390х270х225 мм.

3D Модели форма Шлакоблок

Автор

Жушков Вячеслав

Дата

14.02.2020

Язык

Русский

Состав

3Д сборочная модель, деталировка, рабочие чертежи формата drw; pdf, спецификация, файлы для плазменной резки dxf..

Софт

SolidWorks 2018SP-3 Как открыть?

Содержимое архива

СтМ00.00.00 Матрица столбовая
- СтМ01.00.00 СБ Корпус.SLDASM
- СтМ02.00.00 Пуансон
  - СтМ02.00.01 Прижим.SLDPRT
  - СтМ02.00.03 Стойка.SLDPRT
  - СтМ02.00.00 СБ Пуансон.SLDASM
  - СтМ02.00.00 СБ Пуансон.SLDDRW
  - СтМ02.00.04 Стойка 2.SLDPRT
  - СтМ02.00.04 Стойка 2.SLDDRW
  - Thumbs.db
  - СтМ02.00.01 Прижим.SLDDRW
  - СтМ02.00.02 Плита.SLDDRW
  - СтМ02.00.02 Плита.SLDPRT
  - СтМ02.00.03 Стойка.SLDDRW
- Лазер на столбовую
  - Лист 16
    - С01.04.01.04 zacep x4.DXF
    - StM 02.00.01 prijim x4.DXF
    - С01.04.01.05 polka x2.SLDPRT
    - StM02.00.02 plita x4.SLDDRW
    - StM02.00.02 plita x4.SLDPRT
    - С01.11.03.02 plita x2.DXF
    - С01.04.01.03 plita x2.SLDDRW
    - С01.04.01.101 peremicka x2.DXF
    - С01.04.01.101 peremicka x4.SLDPRT
    - StM02.00.02 plita x4.DXF
    - С01.11.01.02 stenka x3.SLDDRW
    - С01.04.01.04 zacep x4.SLDPRT
    - Thumbs.db
    - С01.04.01.03 plita x2.SLDPRT
    - С01.04.01.03 plita x2.DXF
    - С01.11.01.02 stenka x3.SLDPRT
    - StM 02.00.01 prijim x4.SLDPRT
    - StM 02.00.01 prijim x4.SLDDRW
    - С01.11.03.02 plita x2.SLDDRW
    - С01.11.03.02 plita x2.SLDPRT
    - С01.11.01.02 stenka x3.DXF
  - Столбовая на отправку
    - Лист 16
      - С01.04.01.101 peremicka x4.DXF
      - С01.04.01.05 polka x2.DXF
      - С01.04.01.04 zacep x4.DXF
      - StM 02.00.01 prijim x4.DXF
      - С01.11.03.02 plita x2.DXF
      - StM02.00.02 plita x4.DXF
      - Thumbs.db
      - С01.04.01.03 plita x2.DXF
      - С01.11.01.02 stenka x3.DXF
    - Лист 10
      - StM01.00.01 torec x2.DXF
      - Thumbs.db
      - С01.04.01.06 rebro x6.DXF
  - Лист 10
    - С01.04.01.06 rebro x6.SLDDRW
    - StM01.00.01 torec x2.DXF
    - С01.04.01.06 rebro x6.SLDPRT
    - Thumbs.db
    - StM01.00.01 torec x2.SLDPRT
    - С01.04.01.06 rebro x6.DXF
    - StM01.00.01 torec x2.SLDDRW
- 2хместная форма шлакоблоки.JPG
- СтМ01.00.00 Корпус
  - СтМ01.00.02 Продольная стенка.SLDPRT
  - СтМ01.00.05 Знак.SLDPRT
  - СтМ01.00.03 Вкладыш.SLDDRW
  - СтМ01.00.03 Вкладыш.SLDPRT
  - СтМ01.00.04 Уголок.SLDPRT
  - Thumbs.db
  - СтМ01.00.01 Торец.SLDPRT
  - СтМ01.00.05 Знак.SLDDRW
  - СтМ01.01.00 Знак
    - СтМ01.01.04 Стенка.SLDDRW
    - СтМ01.01.02 Дно.SLDPRT
    - СтМ01.01.00 СБ Знак.SLDDRW
    - СтМ01.01.01 Половинка.SLDDRW
    - Thumbs.db
    - СтМ01.01.00 СБ Знак.SLDASM
    - СтМ01.01.03 Стенка.SLDDRW
    - СтМ01.01.03 Стенка.SLDPRT
    - СтМ01.01.04 Стенка.SLDPRT
    - СтМ01.01.01 Половинка.SLDPRT
    - СтМ01.01.02 Дно.SLDDRW
  - СтМ01.00.04 Уголок.SLDDRW
  - СтМ01.00.01 Торец.SLDDRW
  - СтМ01.00.02 Продольная стенка.SLDDRW
  - СтМ01.00.00 СБ Корпус.SLDDRW
