Форма двухместная для изготовления канала лоткового марки КЛ 50х25

Техническая характеристика
1.Тип формуемого изделия - КЛ 50х25
2.Количество одновременно
формуемых изделий, шт. - 2
3.Габаритные размеры
формуемого изделия, мм - 350 700 2500
4.Масса формуемого изделия, кг - 900
5.Основной конструкционный материал - сталь 09Г2С
Технические требования
1.Форма предназначена для изготовления каналов
лотковых КЛ 50х25
Конструкция сборно-сварная

Общие технические условия на изготовление по ГОСТ 25781-83
"Формы стальные для изготовления железобетонных изделий"

Состав: 3D сборка + модели и модель плиты перекрытия

Софт: КОМПАС-3D 16

Файлы:

Каталог
Промышленность
Промышленность строительных материалов
Форма двухместная для изготовления канала лоткового марки КЛ 50х25

ОКБ 1004.00.00/

ОКБ 1004.00.00/ОКБ 1004.00.02-Ребро жесткости.m3d

ОКБ 1004.00.00/ОКБ 1004.00.00 СБ.cdw

ОКБ 1004.00.00/ОКБ 1004.04.00 - Борт торцовый/

ОКБ 1004.00.00/ОКБ 1004.04.00 - Борт торцовый/ОКБ 1004.04.02 - Балка продольная.m3d

ОКБ 1004.00.00/ОКБ 1004.04.00 - Борт торцовый/ОКБ 1004.04.04 - Стенка верхняя.m3d

ОКБ 1004.00.00/ОКБ 1004.04.00 - Борт торцовый/ОКБ 1004.03.03 - Стенка боковая.m3d

ОКБ 1004.00.00/ОКБ 1004.04.00 - Борт торцовый/ОКБ 1004.04.01 - Стенка передняя.m3d

ОКБ 1004.00.00/ОКБ 1004.04.00 - Борт торцовый/ОКБ 1004.04.00 - Борт торцовый.a3d

ОКБ 1004.00.00/НСЖИ -2008-15 - Плита марки КЛ 50х25.m3d

ОКБ 1004.00.00/ОКБ 1004.03.00 - Борт боковой/

ОКБ 1004.00.00/ОКБ 1004.03.00 - Борт боковой/ОКБ 1004.03.04 - Стенка верхняя.m3d

ОКБ 1004.00.00/ОКБ 1004.03.00 - Борт боковой/ОКБ 1004.03.06 - Накладка.m3d

ОКБ 1004.00.00/ОКБ 1004.03.00 - Борт боковой/ОКБ 1004.03.03 - Стенка боковая.m3d

ОКБ 1004.00.00/ОКБ 1004.03.00 - Борт боковой/ОКБ 1004.03.05 - Втулка направляющая.m3d

ОКБ 1004.00.00/ОКБ 1004.03.00 - Борт боковой/ОКБ 1004.03.01 - Стенка передняя.m3d

ОКБ 1004.00.00/ОКБ 1004.03.00 - Борт боковой/ОКБ 1004.03.00 - Борт боковой.a3d

ОКБ 1004.00.00/ОКБ 1004.03.00 - Борт боковой/ОКБ 1004.03.02 - Балка продольная.m3d

ОКБ 1004.00.00/ОКБ 1004.00.01 - Скоба.m3d

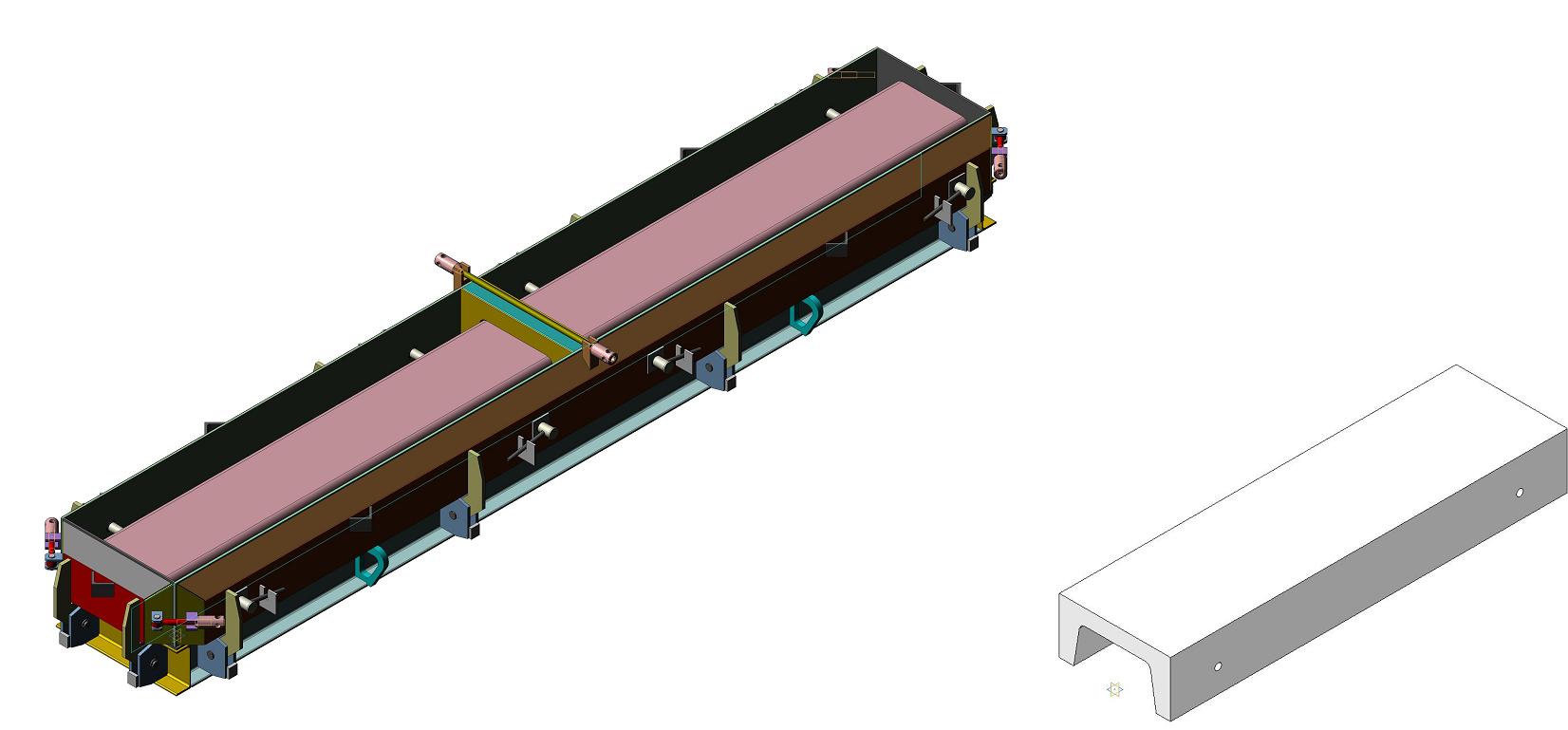

ОКБ 1004.00.00/Фрагмент.jpg

ОКБ 1004.00.00/ОКБ 1004.07.00 - Разделитель/

ОКБ 1004.00.00/ОКБ 1004.07.00 - Разделитель/ОКБ 1004.07.00 - Разделитель.a3d

ОКБ 1004.00.00/ОКБ 1004.07.00 - Разделитель/ОКБ 1004.07.02 - Стенка торцовая.m3d

ОКБ 1004.00.00/ОКБ 1004.07.00 - Разделитель/ОКБ 1004.07.01 - Стенка боковая.m3d

ОКБ 1004.00.00/ОКБ 1004.07.00 - Разделитель/ОКБ 1004.07.03- Стенка верхняя.m3d

ОКБ 1004.00.00/ОКБ 1004.09.00 - Зажим центральный/

ОКБ 1004.00.00/ОКБ 1004.09.00 - Зажим центральный/ОКБ 1004.09.00 - Зажим центральный.a3d

ОКБ 1004.00.00/ОКБ 1004.09.00 - Зажим центральный/ОКБ 1004.09.02 - Винт специальный.m3d

ОКБ 1004.00.00/ОКБ 1004.09.00 - Зажим центральный/ОКБ 1004.09.01 - Вилка.m3d

ОКБ 1004.00.00/ОКБ 1004.09.00 - Зажим центральный/ОКБ 1004.09.02 -Шпилька.m3d

ОКБ 1004.00.00/ОКБ 1004.02.00 - Основание/

ОКБ 1004.00.00/ОКБ 1004.02.00 - Основание/ОКБ 1004.02.02 - Стенка торцовая.m3d

ОКБ 1004.00.00/ОКБ 1004.02.00 - Основание/ОКБ 1004.02.01 - Дно.m3d

ОКБ 1004.00.00/ОКБ 1004.02.00 - Основание/ОКБ 1004.02.00 - Основание .a3d

ОКБ 1004.00.00/ОКБ 1004.01.00 - Рама/

ОКБ 1004.00.00/ОКБ 1004.01.00 - Рама/ОКБ 1004.01.03 - Связь.m3d

ОКБ 1004.00.00/ОКБ 1004.01.00 - Рама/ОКБ 1004.01.06 - Проушина.m3d

ОКБ 1004.00.00/ОКБ 1004.01.00 - Рама/ОКБ 1004.01.05 - Накладка поперечная.m3d

ОКБ 1004.00.00/ОКБ 1004.01.00 - Рама/ОКБ 1004.01.01 - Балка продольная.m3d

ОКБ 1004.00.00/ОКБ 1004.01.00 - Рама/ОКБ 1004.01.00 - Рама.a3d

ОКБ 1004.00.00/ОКБ 1004.01.00 - Рама/ОКБ 1004.01.02 - Балка поперечная.m3d

ОКБ 1004.00.00/ОКБ 1004.01.00 - Рама/ОКБ 1004.01.04 - Накладка продольная.m3d

ОКБ 1004.00.00/ОКБ 1004.08.00 - Вставка/

ОКБ 1004.00.00/ОКБ 1004.08.00 - Вставка/ОКБ 1004.08.02 - Ручка.m3d

ОКБ 1004.00.00/ОКБ 1004.08.00 - Вставка/Вставка - ОКБ 1004.08.00.a3d

ОКБ 1004.00.00/ОКБ 1004.08.00 - Вставка/ОКБ 1004.08.01 - Штырь.m3d

ОКБ 1004.00.00/ОКБ 1004.00.03 - Кронштейн.m3d

ОКБ 1004.00.00/ОКБ 1004.06.00 - Зажим винтовой/

ОКБ 1004.00.00/ОКБ 1004.06.00 - Зажим винтовой/ОКБ 1004.06.03 - Вилка.m3d

ОКБ 1004.00.00/ОКБ 1004.06.00 - Зажим винтовой/ОКБ 1004.06.05 - Шайба.m3d

ОКБ 1004.00.00/ОКБ 1004.06.00 - Зажим винтовой/ОКБ 1004.06.01 - Винт специальный.m3d

ОКБ 1004.00.00/ОКБ 1004.06.00 - Зажим винтовой/ОКБ 1004.06.04 - Палец.m3d

ОКБ 1004.00.00/ОКБ 1004.06.00 - Зажим винтовой/ОКБ 1004.06.02 - Гайка специальная.m3d

ОКБ 1004.00.00/ОКБ 1004.06.00 - Зажим винтовой/ОКБ 1004.06.00 - Зажим винтовой.a3d

ОКБ 1004.00.00/ОКБ 1004.06.00 - Зажим винтовой/ОКБ 1004.06.06 - Вилка.m3d

ОКБ 1004.00.00/ОКБ 1004.06.00 - Зажим винтовой/ОКБ 1004.06.00- Зажим винтовой (палец перевернут) .a3d

ОКБ 1004.00.00/ОКБ 1004.00.00 -Форма двухместная для изготовления плит марки КЛ 50х25.a3d

ОКБ 1004.00.00/ОКБ 1004.05.00 - Шарнир/

ОКБ 1004.00.00/ОКБ 1004.05.00 - Шарнир/ОКБ 1004.05.02 - Рычаг/

ОКБ 1004.00.00/ОКБ 1004.05.00 - Шарнир/ОКБ 1004.05.02 - Рычаг/ОКБ 1004.05.02.01 - Рычаг.m3d

ОКБ 1004.00.00/ОКБ 1004.05.00 - Шарнир/ОКБ 1004.05.02 - Рычаг/ОКБ 1004.05.02.02 - Кольцо.m3d

ОКБ 1004.00.00/ОКБ 1004.05.00 - Шарнир/ОКБ 1004.05.02 - Рычаг/ОКБ 1004.05.02 - Рычаг.a3d

ОКБ 1004.00.00/ОКБ 1004.05.00 - Шарнир/ОКБ 1004.05.04 - Палец.m3d

ОКБ 1004.00.00/ОКБ 1004.05.00 - Шарнир/ОКБ 1004.05.01 - Корпус/

ОКБ 1004.00.00/ОКБ 1004.05.00 - Шарнир/ОКБ 1004.05.01 - Корпус/ОКБ 1004.05.01 - Корпус.a3d

ОКБ 1004.00.00/ОКБ 1004.05.00 - Шарнир/ОКБ 1004.05.01 - Корпус/ОКБ 1004.05.01.02 -Перемычка.m3d

ОКБ 1004.00.00/ОКБ 1004.05.00 - Шарнир/ОКБ 1004.05.01 - Корпус/ОКБ 1004.05.01.01 - Щека.m3d

ОКБ 1004.00.00/ОКБ 1004.05.00 - Шарнир/ОКБ 1004.05.00 - Шарнир.a3d

ОКБ 1004.00.00/ОКБ 1004.05.00 - Шарнир/ОКБ 1004.05.03 - Шайба.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
