Инерционный грохот (вид общий)

Белорусский государственный технологический университет
Кафедра химической технологии вяжущих материалов

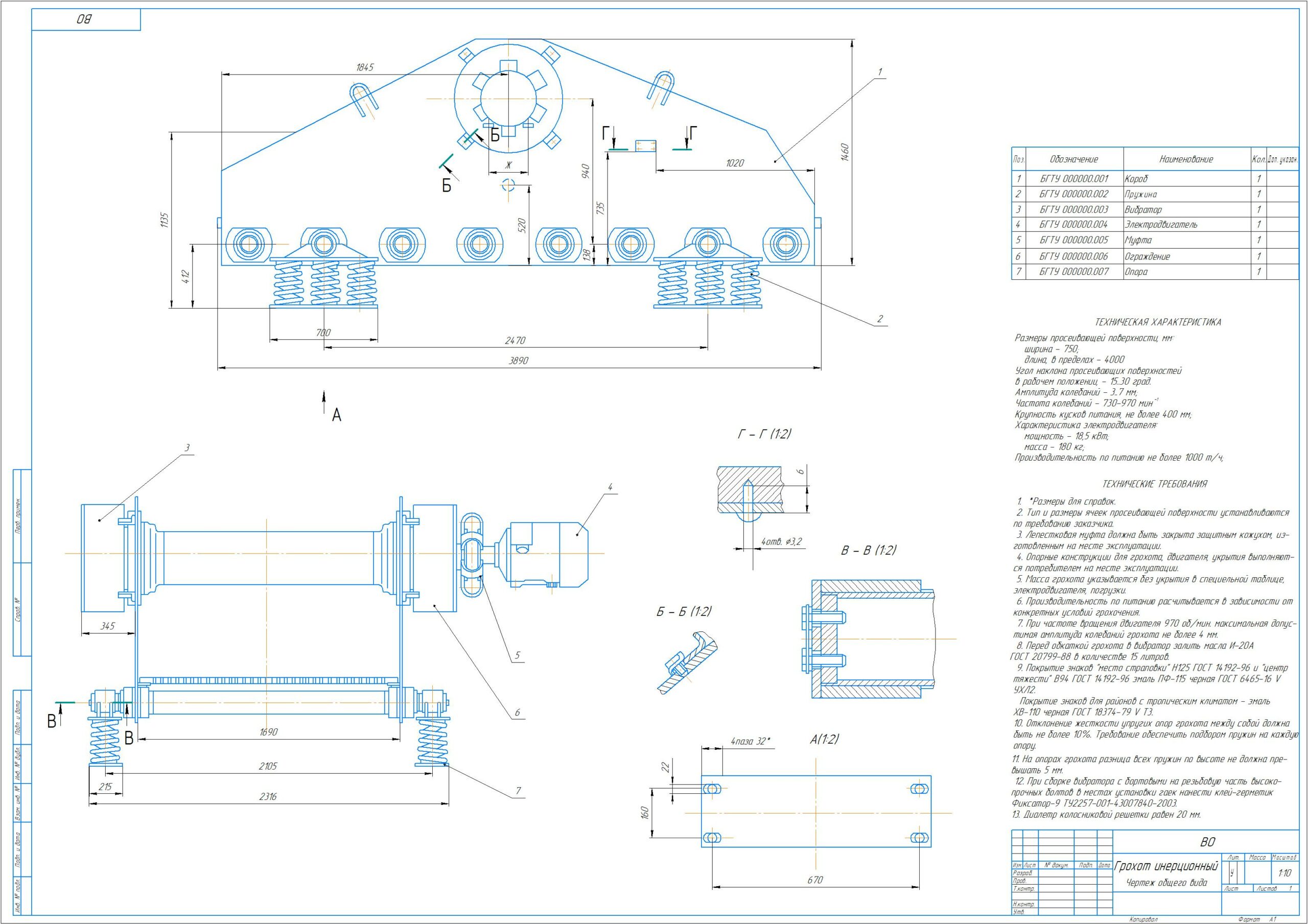

Чертеж общего вида "Инерционный грохот"
Минск 2018

Инерционный грохот предназначен для рассеивания измельченного материала по фракциям
Техническая характеристика
Размеры просеивающей поверхности, мм:
ширина - 750;
длина, в пределах - 4000
Угол наклона просеивающих поверхностей
в рабочем положении, - 15..30 град.
Амплитуда колебаний - 3..7 мм;
Частота колебаний - 730-970 мин
Крупность кусков питания, не более 400 мм;
Характеристика электродвигателя:
мощность - 18,5 кВт;
масса - 180 кг;
Производительность по питанию не более 1000 т/ч;

Состав: Инерционный грохот (ВО) Язык документа

Софт: КОМПАС-3D 17

Просмотр файлов
грохот 07.00.cdw
