"Колормикс" установка для изготовления разноцветной тротуарной плитки

"Колормикс" установка для изготовления разноцветной тротуарной плитки

1128

150

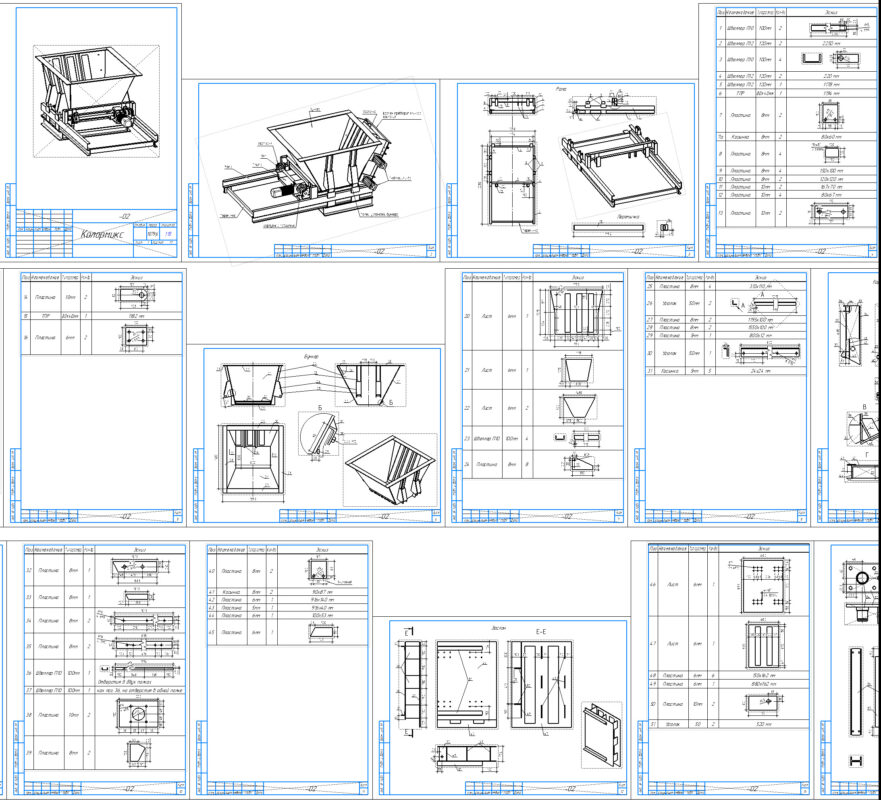

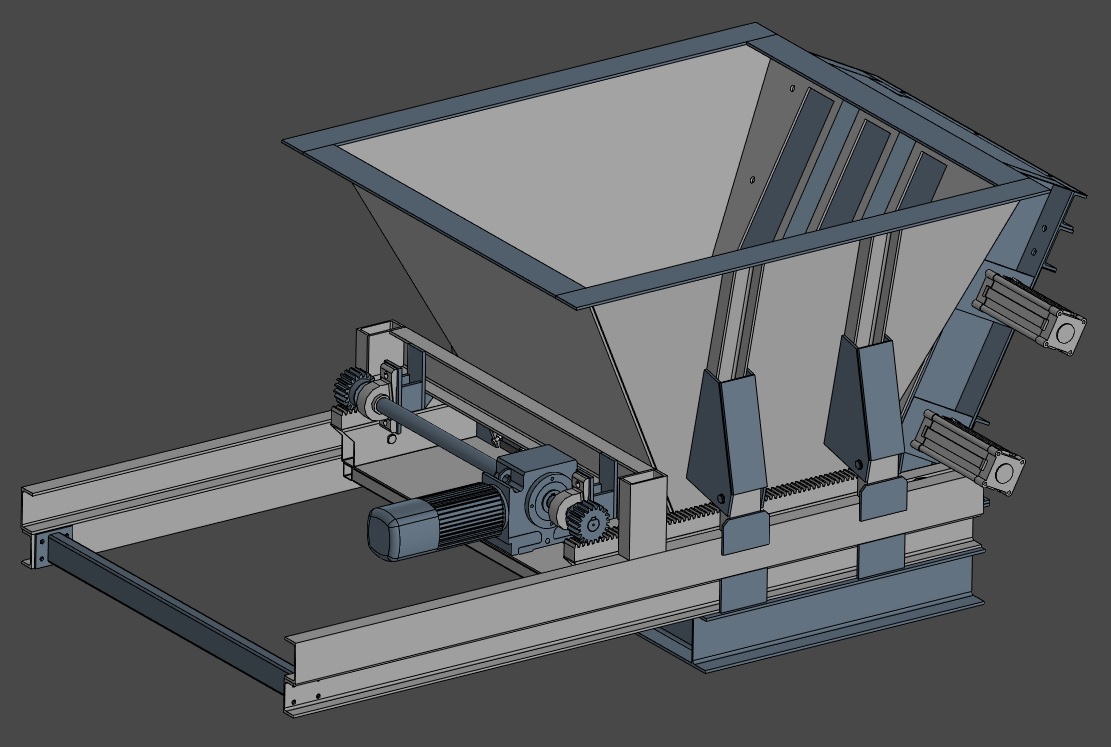

3D модель "Колормикс" установка для изготовления разноцветной тротуарной плитки

Устанавливается сверху бункера облицовочной части вибропресса. Накапливает послойно смеси разных цветов и при открытии боковой заслонки все слои первоначально смешиваются. После сдвигается вытяжная плита и в трансферкару падает первоначально смешанная масса, а затем из основного бункера так же послойно. Трансферкара порционно сдвигает смесь под вибропресс, распределяя её равномерно на форме и далее происходит формование. Для одноцветных изделий необходимость в работе боковой заслонки отпадает. Посадочные размеры 1300х900 мм, нижний проём бункера 800х500 мм. Объём бункера 0,92 куб/м.

Вибропрессование колормикс облицовка полусухая смесь разноцветная плитка

Автор

dob_rom

Дата

18.02.2022

Язык

Русский

Состав

3D сборка, рабочие чертежи

Софт

КОМПАС-3D v18.1 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- 40х40.m3d
- 120х60.m3d
- 160х120.m3d
- FS 100R.m3d
- SW 10025R.m3d
- UCP208.m3d
- Болт М10.m3d
- Болт М20.m3d
- Бункер.a3d
- Вал.m3d
- Вилка штока Y для VBC.m3d
- Винт М8х1,25.m3d
- Гайка М10.m3d
- Гайка М20.m3d
- Задвижка.a3d
- Заслонка.a3d
- Карман.a3d
- Косынка.m3d
- Косынка чистика.m3d
- Крепёжная пластина двигателя.m3d
- Кронштейн с роликами.a3d
- Крышка 2 мм.m3d
- Крышка верхняя.m3d
- Лист 5 мм.m3d
- Мотор SA67.m3d
- Направляющая.a3d
- Основание.m3d
- Ось 204.m3d
- Ось 305806.m3d
- Ось пальца крепления бункера.m3d
- П24 из 8.a3d
- П24 из лист 8.m3d
- Палец крепления бункера.a3d
- Перемычка.a3d
- Пластина задвижки.m3d
- Пластина крепления бункера.m3d
- Пластина крепления кармана.m3d
- Пластина перемычки.m3d
- Пластина пневмоцилиндра.m3d
- Пластина подшипника.m3d
- Пластина роликов.m3d
- Пластина чистика.m3d
- Площадка мотора.m3d
- Пневмоцилиндр FVBC ход 200 мм.m3d
- Подшипник 204.m3d
- Подшипник 305806.m3d
- Полоса 40х5.m3d
- Полоса 100х8.m3d
- Полумуфта GBRR40.m3d
- Прижим резины.m3d
- Пятка пальца .m3d
- Рама.a3d
- Резина чистика.m3d
- Рейка+уголок.a3d
- Рейка зубчатая.m3d
- Сайлент блок буфер форм.m3d
- Сборка.a3d
- Сборка.cdw
- Сборка.pdf
- Сборка.stp
- Стенка боковая.m3d
- Стенка внутренняя.m3d
- Стенка задняя.m3d
- Стенка передняя.m3d
- ТПР 80х40.m3d
- Токарка.cdw
- Токарка.pdf
- У 45.m3d
- У 50.m3d
- Уголок чистика.m3d
- Упор резины.m3d
- Ф25.m3d
- Швеллер 10П.m3d
- Швеллер 12П.m3d
- Швеллер 16П.m3d
- Шестерня М5 Z=20.m3d
- Шпонка 12х8.m3d
