Машина трубоформовочная АТМ-4М

БЕЛГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ ИМ. В.Г. ШУХОВА
Кафедра «Механического оборудования»
Курсовой проект по дисциплине «Специальное оборудование»
на тему: «Машина трубоформовочная АТМ-4М ».
Белгород 2015

Введение
1. Технологическая часть
1.1 Описание конструкции и принципа действия трубоформовочной машины АТМ-4М
1.2 Особенности фильтрования суспензии на сетчатом цилиндре и их влияние на структуру асбестоцементного слоя
1.3 Последовательность технологического процесса производства асбестоцементных труб
2. Специальная часть
2.1 Патентный поиск по модернизируемой трубоформовочной машине
2.2 Сущность модернизации
2.3.Расчет основных параметров трубоформовочной машины
2.3.1. Производительность трубоформовочной машины
2.3.2. Расчет мощности привода лопастной мешалки ванны сетчатого цилиндра
2.3.3 Расчёт мощности привода сукнобойки
2.3.4. Расчет ширины живого сечения вакуум-коробки высокого вакуума
2.4. Прочностные и проверочные расчеты
2.4.1. Расчет опорного вала
2.4.2. Расчет сукноправки
2.4.2. Расчет фильц-рамы
2.4.4 Расчёт привода подъёма гауг-валов
2.4.5 Расчёт подъёма редуктора сукноправки
2.4.6 Расчёт балки экипажа давления
2.4.7 Расчёт гидроцилиндра экипажа давления на устойчивость.
2.4.8 Расчёт отжимного вала
2.4.9 Баланс расхода воды на трубоформовочную машину для промывки сетчатых цилиндров и технических сукон.
Заключение
Литература
Приложение
Техническая характеристика:
Производительность
усл. м/ч 263
шт/ч 19
Диапазон наружных диаметров труб, мм 211 ... 680
Длина формуемых труб, мм 5 000
Количество сетчатых цилиндров, шт 2
Диаметр сетчатого цилиндра, мм 1 000
Длина применяемых сукон, мм 25 000
Установленная мощность, кВт 560
Габаритные размеры, мм:
длина 20 000
ширина 16 300
высота 6 000
Масса, кг 362 400

Состав: Привод (СБ),Трубоформовочная машина (2-а листа СБ),Экипаж давления (СБ),ПЗ Язык документа

Софт: AutoCAD 14

Файлы:
Трубоформовочная машина\~$_трубоформовочная машина.doc
Трубоформовочная машина\ПЗ_трубоформовочная машина.doc
Трубоформовочная машина\Привод.dwg
Трубоформовочная машина\титул.doc

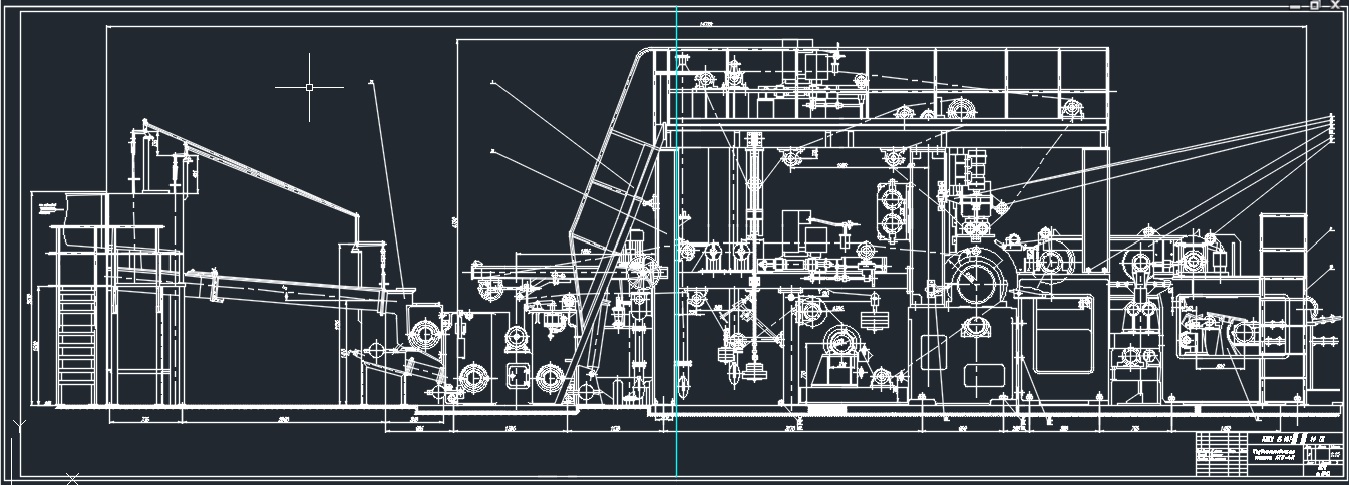

Трубоформовочная машина\Трубоформовочная машина (2-а листа СБ).dwg
Трубоформовочная машина\экипаж давления.dwg
Трубоформовочная машина
