Машина листоформовочная

БЕЛГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ ИМ. В.Г. ШУХОВА
Кафедра «Механического оборудования»
Курсовой проект по дисциплине «Специальное оборудование»
на тему: «Машина листоформовочная».
Белгород 2015

Введение
1 Технологическая часть
1.1 Описание технологической линии производства
асбестоцементных листов
1.2 Характеристика выпускаемой продукции
1.3 Применяемые сырьевые материалы
2 Специальная часть
2.1 Назначение, конструкция и принцип действия машины
2.2 Патентные исследования
3 Расчетная часть
Список литературы
Техническая характеристика:

Производительность,
т/ч 9,3
усл. пл/ч 7 584
Полезная ширина наката, мм до 2500
Скорость движения технического сукна, м/мин 40–75
Регулирование скорости - бесступенчатое
Число сетчатых цилиндров 3
Диаметр сетчатого цилиндра, мм 1000
Удельное линейное давление пресс-валов, Н/см:
основного до 700
первого дополнительного до 450
второго дополнительного до 250
Частота вращения, с-1:
сукнобойки 1,2–4,5
мешалок ванны сетчатых цилиндров 3,27
Установленная мощность, кВт 90
Габаритные размеры, мм:
длина 14 300
ширина 7 200
высота 6 200
Масса, кг 58 000

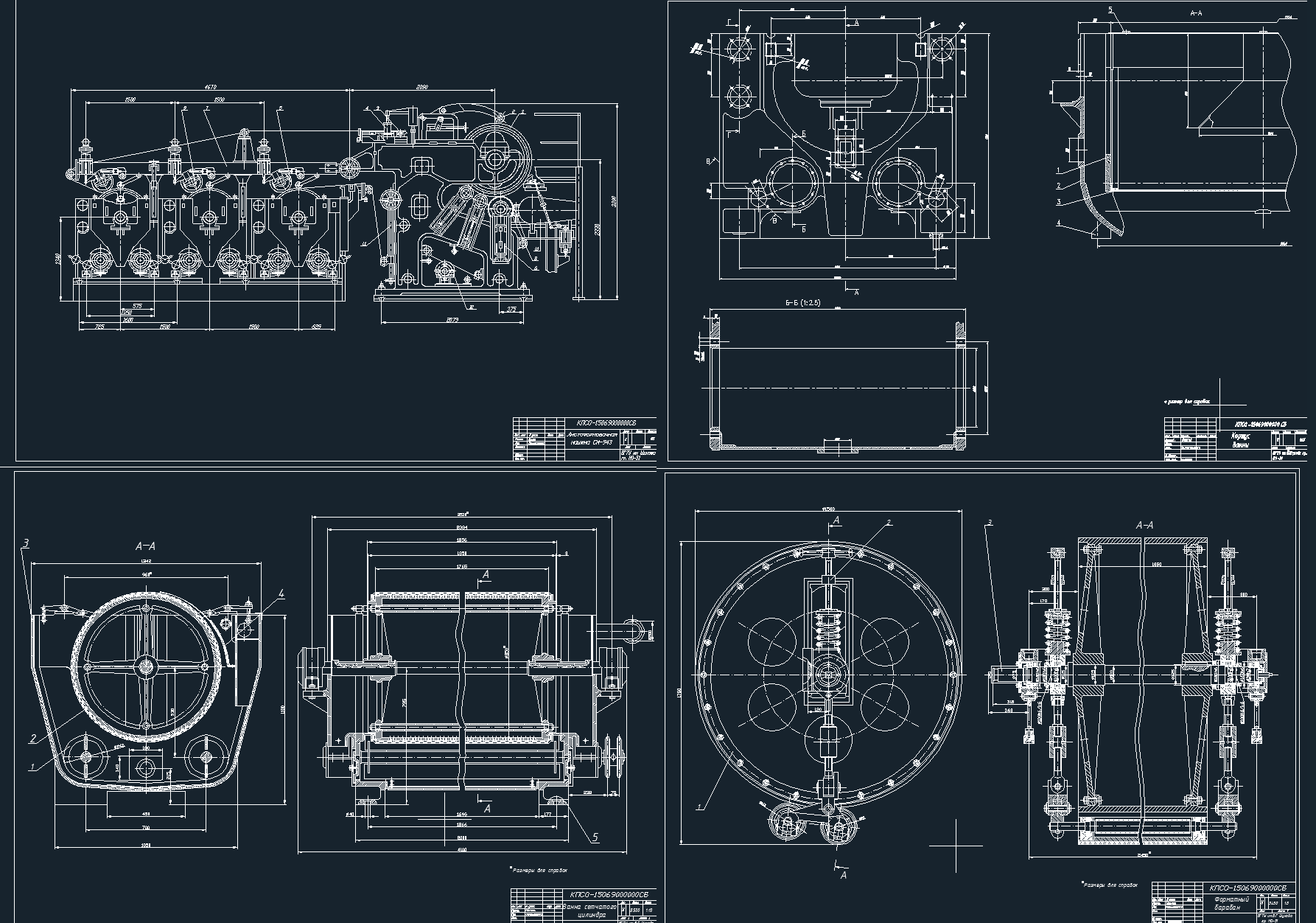

Состав: Форматный барабан(СБ),Корпус Ванны(СБ),ЛФМ(СБ),Спецификация,ПЗ Язык документа

Софт: AutoCAD 14

Файлы:
ЛФМ\Ванна
ЛФМ\Записка.doc
ЛФМ\Корпус Ванны.dwg
ЛФМ\листоформ..dwg
ЛФМ\Содержание.doc
ЛФМ\СПЕЦИФИКАЦИЯ корпус ванны.doc
ЛФМ\спецификация листоформовочная.doc
ЛФМ\Спецификация.doc
ЛФМ\титул.doc
ЛФМ
