КОМПАС 3D 18

Модернизация газогенератора установки для термовлажностной обработки ЖБИ в ямных камерах

Учреждение образования «БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»
Кафедра Машины и аппараты химических и силикатных производств
Специализация 1-36 07 01 02 Машина и оборудование предприятий строительных материалов, изделий и конструкций
Дипломный проект на тему:
"Модернизация газогенератора установки для термовлажностной обработки ЖБИ в ямных камерах"
2016

ГАЗОГЕНЕРАТОР, ГОРЕЛКА, КАМЕРА СМЕШЕНИЯ, ГАЗ ПРИРОДНЫЙ, РОТОР, ВЕНТИЛЯТОР, КАМЕРА ЯМНАЯ, РАСХОД, ПЛОТНОСТЬ, ПРОЧНОСТЬ, ПЕРЕДАЧА РЕМЕННАЯ
Целью дипломного проекта является модернизация газогенератора установки для термовлажностной обработки ЖБИ в ямных камерах.
Объект проектирования – газогенератор.
В дипломном проекте проведено описание технологии и оборудования производства, где представлена общая характеристика производства и производимой продукции. Выполнено описание технологического процесса.
Произведено описание объекта дипломного проектирования, где описаны основные недостатки в работе в настоящее время, приведено описание схем и способов производства на заводах ЖБИ, описание установок для тепловлажностной обработки ЖБИ. Произведено расчет и конструирование газогенератора, который включает в себя технологический расчет газогенератора, расчет горелки, механические расчеты.
Эксплуатация газогенератора заключается в проведении технического, текущего обслуживания и проведении капитального ремонта. Составлен сетевой график ремонта оборудования, произведен расчет параметров технологического восстановления деталей.
Приведен выбор приборов контроля и регулирования процесса тепловлажностной обработки ЖБИ в ямных камерах.
Рассмотрены мероприятия по охране труда и безопасности жизнедеятельности. Экономический раздел дипломного проекта включает в себя определение капитальных затрат на проведение модернизации, определение срока окупаемости, рентабельности капитальных вложений.

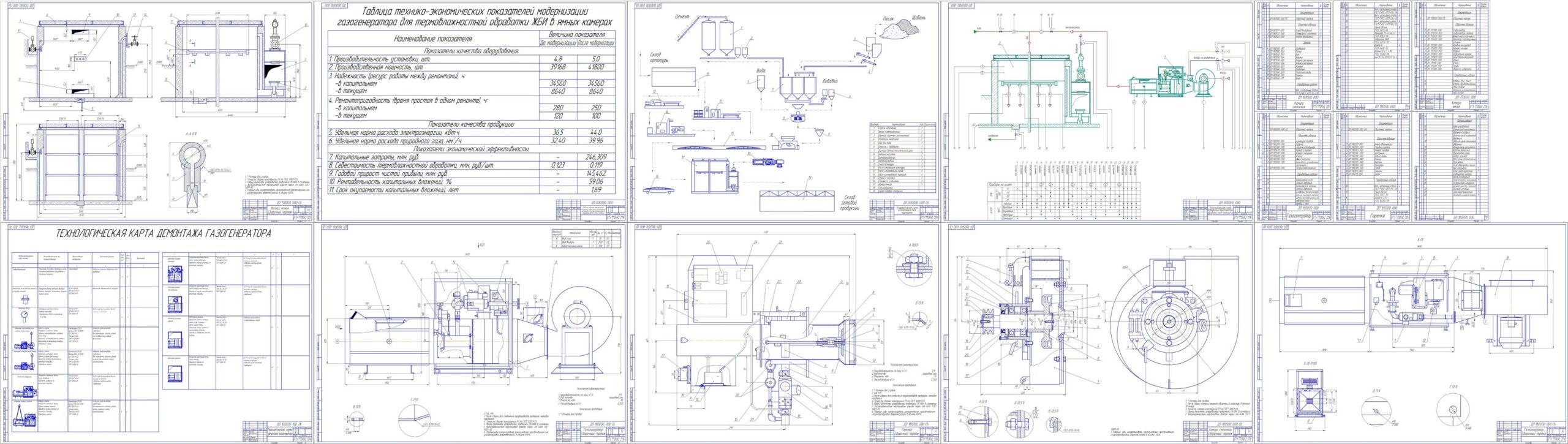

Графическая часть включает: технологическую схему (1 лист ф. А1), сборочный чертеж газогенератора (2 листа ф. А1), сборочный чертеж горелки
(1 лист, ф. А1), сборочный чертеж камеры смешения (1 лист ф. А1), сборочный чертеж камеры ямной (1 лист, ф. А1), рабочие чертежи (1 лист ф. А1), технологическую карту демонтажа газогенератора (1 лист ф. А1), чертеж функциональной схемы автоматизации (1 лист, ф. А1), таблицу технико-экономических показателей (1 лист ф. А1).

Реферат 4
The abstract 5
Содержание 6
Введение 8
1 Технология и оборудование производства 10
1.1 Технология производства 10
1.2 Оборудование производства 19
2 Объект модернизации 21
2.1 Описание газогенератора 21
2.2 Основные направления модернизации 22
2.3 Обоснование модернизации 50
3 Расчет и конструирование газогенератора 52
3.1 Технологический расчет газогенератора 52
3.2 Механические расчеты 67
4 Эксплуатация и ремонт газогенератора 83
4.1 Описание газогенератора по ремонтным узлам 83
4.2 Перечень работ, выполняемых при техническом обслуживании, текущем и капитальном ремонтах 85
4.3 Контрольно-регулировочные работы 86
4.4 Составление графика планово-предупредительных ремонтов 87
4.5 Составление сетевого графика капитального ремонта 89
4.6 Расчет параметров технологических операций восстановления вала 90
4.7 Возможные неисправности в работе и методы их устранения 98
5 Автоматизация и электропривод 99
5.1 Обоснование и выбор параметров процесса, подлежащих контролю и регулированию 99
5.2 Выбор приборов автоматического контроля и регулирования 101
5.3 Расчет погрешностей параметров технологического процесса 105
5.4 Разработка функциональной схемы автоматизации объекта 107
6 Мероприятия по охране труда и безопасности жизнедеятельности 110
6.1 Мероприятия по охране труда 110
6.2 Мероприятия по безопасности жизнедеятельности 122
7 Экономическая оценка проекта 126
7.1 Расчёт капитальных затрат на модернизацию 126
7.2 Расчёт эксплуатационных расходов 129
7.3 Расчёт показателей экономической эффективности 137

Заключение 139
Перечень графического материала 140
Список использованных источников 141

Состав: - Технологическая схема изготовления ЖБИ в ямных камерах. ДП 000000. 000 СЗ. – 1 лист формата А1. - Газогенератор. ДП 180000. 000 СБ. – 2 листа формата А1. - Горелка. ДП 180200. 000 СБ – 1 лист формата А1. - Камера смешения. ДП 180500. 000 СБ – 1 листа формата А1. - Камера ямная. ДП 170000. 000 СБ – 1 листа формата А1. - Диффузор. ДП 180500. 001 – 1 листа формата А3. - Ротор. ДП 180500. 002 – 1 листа формата А3. - Крышка. ДП 180500. 007 – 1 листа формата А3. - Шкив. ДП 180500. 011 – 1 листа формата А3. - Технологическая карта демонтажа газогенератора. ДП 180000. 100 ТК – 1 лист формата А1. - Функциональная схема автоматизации термовлажностной обработки плит перекрытия. ДП 000000. 000 – 1 лист формата А1. - Таблица технико-экономических показателей модернизации модернизации газогенератора установки для термовлажностной обработки ЖБИ в ямных камерах– 1 лист формата А1. Язык документа

Софт: КОМПАС-3D V16
