Ямная пропарочная камера для жби

Рудненский индустриальный институт
Кафедра строительства и строительного материаловедения
Курсовой проект по дисциплине "Теплотехническое оборудование"
На тему: "Ямная пропарочная камера для ЖБИ"
Рудный 2016

Основные задачи курсового проекта:
- на основе глубокого изучения технической информации описать конструкцию и принцип работы тепловой установки;
- охарактеризовать основные процессы, протекающие при обработке материала в установке;
- обосновать выбор режима тепловой обработки изделий;
- выполнить технологический расчет установки и определить ее габариты;
- выполнить тепловой расчет установки, составить тепловой баланс и провести анализ основных затрат тепла;
- выполнить аэродинамический расчет установки;
- выполнить гидравлический расчет системы теплоснабжения установки;
- определить основные технико-экономические показатели тепловой обработки изделий в установке.
Курсовой проект предусматривает анализ режима работы и технико-экономических показателей. В данной работе выбрана производительность установки – 45 000 м3/год, объектом тепловлажностной обработки является наружная стеновая панель.

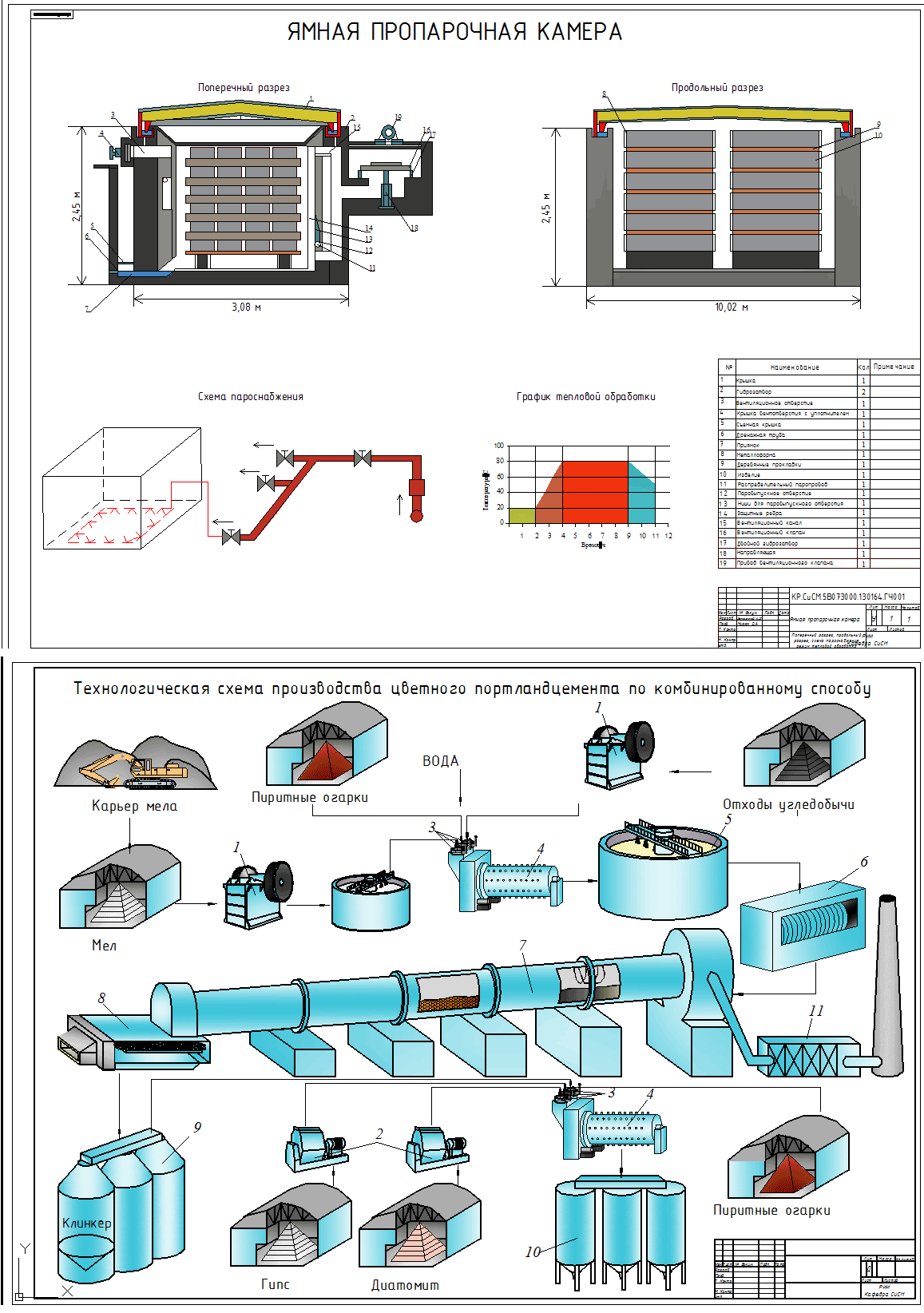

Курсовой проект представлен в виде расчетно – пояснительной записки объемом страниц и листом формата А1 графической части с изображением ямной камеры и схем, характеризующих ее работу

СОДЕРЖАНИЕ
Введение 3
1 Описание конструкции и принципа работы ямной пропарочной камеры 5
2 Технологический расчет 8
2.1 Характеристика изделий, подвергаемых тепловой обработке
2.2 Выбор режима тепловой обработки
2.3 Физико-химические процессы, протекающие при тепловой обработке стеновых блоков в ямной пропарочной камере 8
2.4 Основные размеры ямной пропарочной камеры 15
2.5 Продолжительность рабочего цикла ямной пропарочной камеры 17
2.6 Производительность и необходимое количество тепловых установок
2.7 Материальный баланс ямной пропарочной камеры
3 Тепловой расчет
3.1 Период нагрева
3.2 Период изотермической выдержки
3.3 Период охлаждения 21
4 Аэродинамический расчет 38
5 Гидравлический расчет
5.1 Гидравлический расчет общего паропровода
5.2 Гидравлический расчет перфорированной трубы
5.3 Гидравлический расчет конденсатоотводящей системы
5.4 Технико-экономические показатели тепловой обработки
6 Охрана труда и техника безопасности при работе с ямной пропарочной камерой 40
Заключение
Список используемой литературы 48

Состав: Пояснительная записка объемом страниц и листом формата А1 графической части с изображением ямной камеры и схем, характеризующих ее работу. Язык документа

Софт: AutoCAD 2007

Файлы:
проект.dwg
тепл оборуд.docx
