Определение основных параметров бетоноукладчика и виброплощадки

Белорусский государственный университет транспорта
Кафедра «Строительное производство»
Расчетно графическая работа по дисциплине "Детали машин и механическое оборудование"
На тему: "Определение основных параметров бетоноукладчика и виброплощадки"
Гомель, 2017

Исходные данные:
Количество бункеров, шт. – 1;
Ширина ленты питателя, мм –2300;
Рабочая длина питателя, мм- 2200;
Скорость передвижения бетоноукладчика, м/сек – 0,15;
Вес бетонной смеси в одном бункере, кН- 48;
Грузоподъёмность – 15 т.
Количество вибраторов –8 шт.
Частота вращения приводного вала – 50 в 1 сек.
Амплитуда колебаний – 0,4 мм.

В данной расчетно-графической работе изложены основные принципы работы однобункерного бетоноукладчика с ленточным питателем и вибрационной площадки с вертикально направленными гармоническими колебаниями блочного типа, а также расчёт их основных параметров и техника безопасности при работе с данными машинами.

1. Введение 2
2. Назначение, устройство и принцип действия бетоноукладчика 3
3. Определение основных параметров бетоноукладчика 5
4.Определение объёмной производительности ленточного питателя 6
5. Назначение, устройство и принцип действия вибрационной площадки 9
6. Расчет основных параметров виброплощадки 10
7. Основные правила техники безопасности при работе бетоноукладчика и виброплощадки 15
Список литературы 19

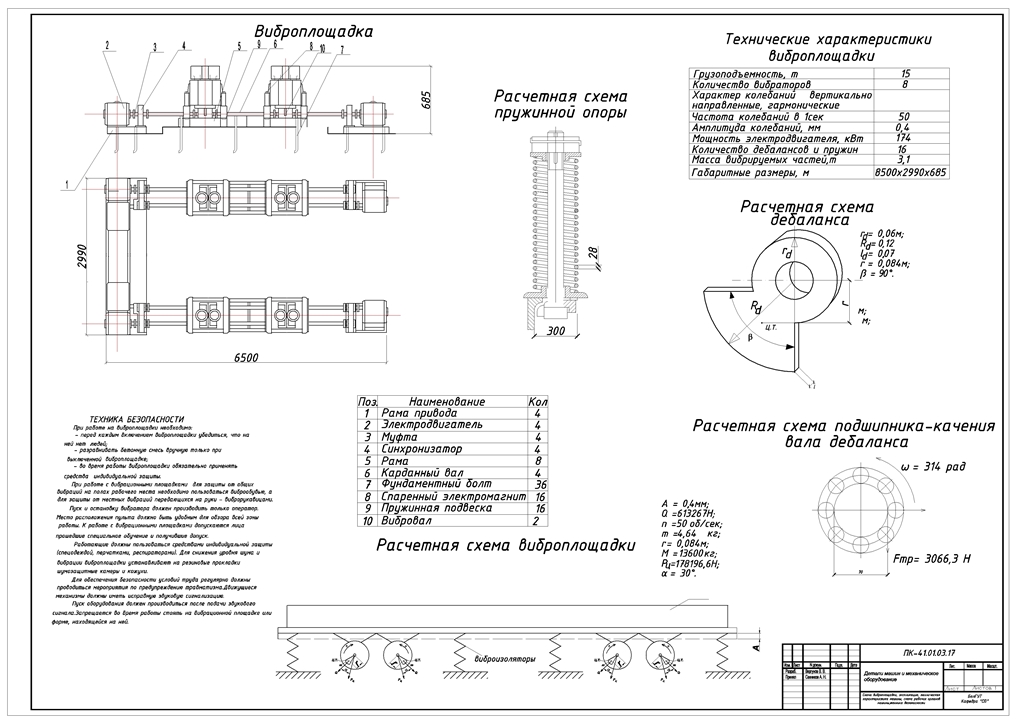

Состав: Схема виброплощадки, экспликация, техническая характеристика машины, схема рабочих органов машины, техника безопасности Язык документа

Софт: AutoCAD 2017

Файлы:

Каталог / Промышленность / Промышленность строительных материалов / Определение основных параметров бетоноукладчика и виброплощадки

МЕХ ОБОРУДОВАНИЕ ВЕРГУНОВ.docx
МЕХ ОБОРУДОВАНИЕ ВЕРГУНОВ.dwg
