Расчёт параметров виброплощадки и бетоноукладчика

Белорусский государственный университет транспорта
Кафедра "Механическое оборудование и механизмы"
Курсовой проект по дисциплине "Механическое оборудование предприятий строительства"
На тему "Расчёт параметров виброплощадки и бетоноукладчика"
Гомель 2018

Исходные данные
Gсмi = 34 кH
vб = 12 м/мин = 0,2 м/с
B = 2,5 м
h = 0,1 … 0,2 м
vп = 6 м/мин = 0,1 м/с
ρ = 2400 кг/м3

В данной работе рассматривается расчёт параметров бетоноукладчика и виброплощадки, а также описывается их устройство и принцип работы.

Оглавление
Введение. 4
Назначение, устройство и принцип действия бетоноукладчика. 5
1. Определение основных параметров проектируемой машины. 7
1.1. Сила сопротивления передвижению бетоноукладчика по рельсовому пути. 7
1.2. Мощность привода бетоноукладчика. 7
2. Определение объемной производительности ленточного питателя бетоноукладчика. 8
2.1. Объемная производительность ленточного питателя бетоноукладчика. 8
2.2. Массовая производительность ленточного питателя. 8
3. Определение мощности электродвигателя. 8
3.1. Определение мощности для преодоления трения лент питателя о поддерживающий металлический лист. 8
3.2. Определение мощности для преодоления сопротивления, вызываемого трением бетона о неподвижные борта питателя. 9
3.3. Определение мощности, требуемой для транспортирования бетонной смеси на ленте. 9
3.4. Определение общей мощности электродвигателя. 10
Назначение, устройство и принцип действия вибрационной площадки. 11
4. Расчет основных параметров виброплощадки. 13
4.1 Определение общей вибрируемой массы. 13
4.2. Геометрические размеры центробежных вибровозбудителей. 13
4.3. Определение конструктивных размеров опорных пружин виброплощадки. 15
4.4. Определяем силу притяжения электромагнитов виброплощадки. 16
4.5. Определение мощности, необходимой для уплотнения бетонной смеси. 16
4.6. Определение мощности, необходимой для преодоления трения в подшипниках качения вала дебаланса. 16
4.7. Суммарная расчетная мощность электродвигателя 16
Техника безопасности. 17
Список литературы. 19

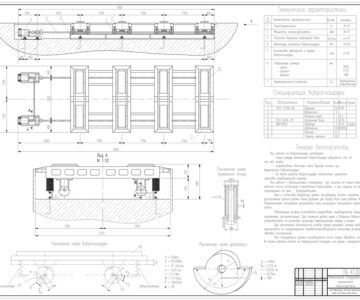

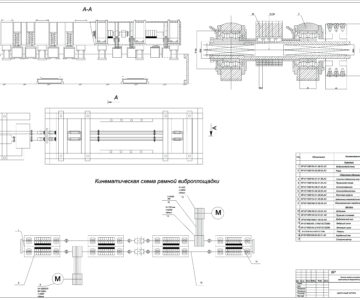

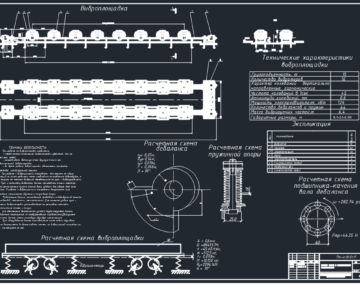

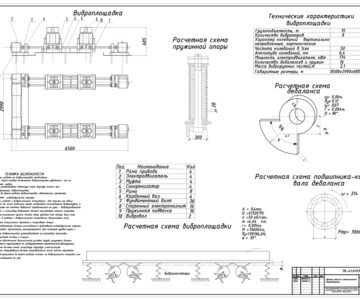

Состав: План виброплощалки, разрез виброплощадки, дебаранс, техника безопасности Язык документа

Софт: AutoCAD 2017
