Проектирование барабанной сушилки

Сибирский Федеральный Университет
Кафедра ПСК
Курсовой проект по дисциплине «Теплотехническое оборудование предприятий»
На тему: Проектирование барабанной сушилки
Красноярск 2013

В данном проекте проектируется барабанная сушилка для сушки глины.

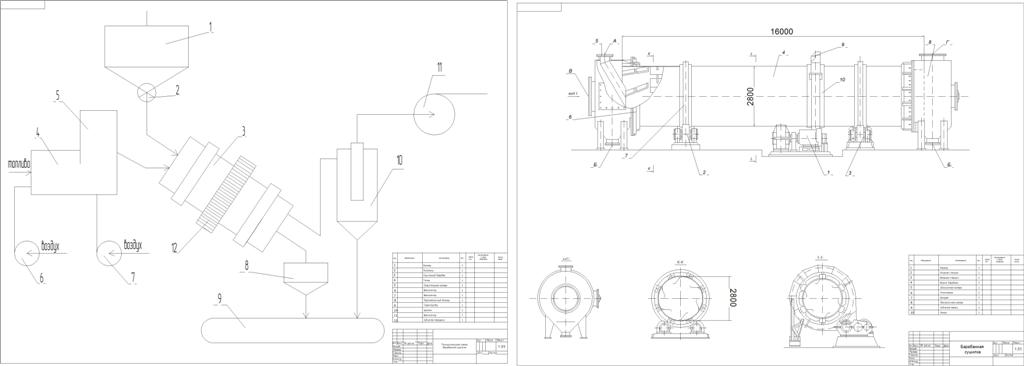

Графическая часть содержит: принципиальную схему работы барабанной сушилки, чертёж барабанной сушилки

Задание:
Спроектировать барабанную сушилку для сушки глины.
Исходные данные:
Производительность по высушенной глине G2 – 20 т/ч;
Начальная влажность глины ????1 – 25 %;
Конечная влажность глины ????2 – 5 %;
Плотность сухого материала, ρс – 1400 кг/м^3 ;
Начальная температура глины tн – 15 ̊С;
Конечная температура глины tк – 80 ̊С;
Температура газов при входе в барабан t_н^газ – 800 ̊С;
Температура газов на выходе из барабана t_к^газ – 100 ̊С;
Удельная теплоёмкость сухой глины с_с – 0,92кДж/(кг ̊С);
Относительная влажность воздуха φ – 60 %;
Температура наружного воздуха, t0 –18 ̊С.

Содержание:
1 Выбор типа барабанной сушилки и сушильного агента………………...5
2 Расчет материального баланса процесса сушки…............………….........5
3 Расчет времени сушки..……………………………………………………7
4 Расчет горения топлива……………………………………………………8
5 Графический расчёт процесса сушки в I – d диаграмме…………….…11
6 Расчет материального и теплового баланса сушильного барабана…...16
7 Расчет удельного количества теплоты, топлива и к.п.д. сушилки….....19
8 Расчет частоты вращения и мощности привода сушильного барабана……………………………………………………………………..20
9 Аэродинамический расчёт, подбор тягодутьевых устройств
9.1 Подбор горелочного устройства………………………………..21
9.2 Подбор вентиляторов и дымососа……………………………...22
10 Расчёт дымовой трубы…………………………………………...….….27
11 Список литературы……………………………………………………..29
